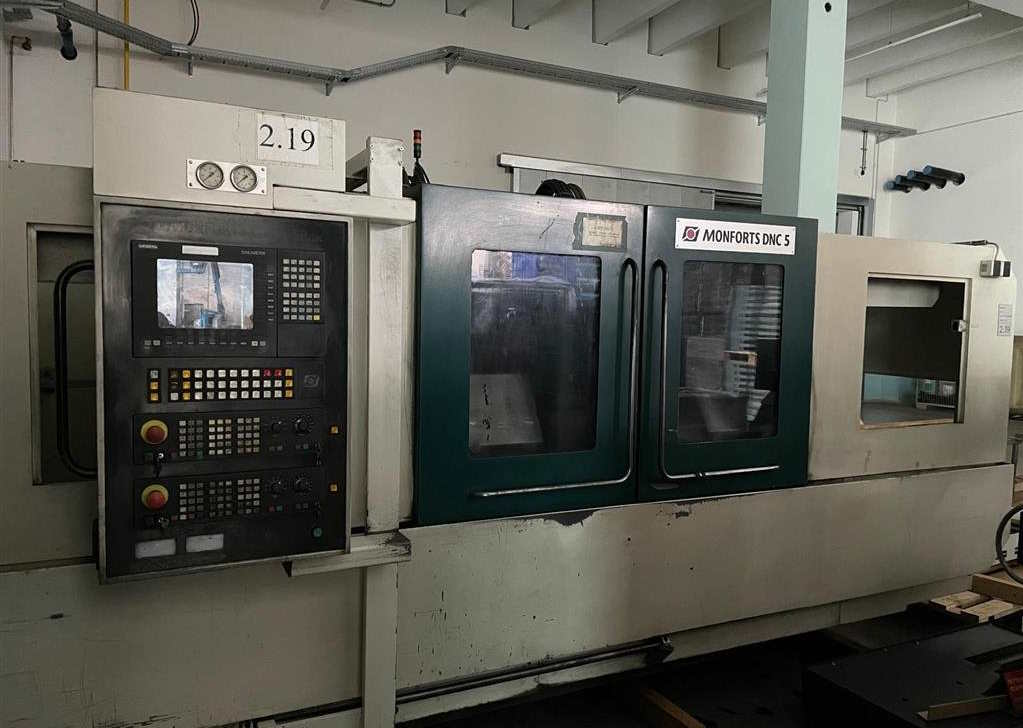

Токарно-фрезерный станок с ЧПУ MONFORTS DNC 5-ID17742

Производитель: MONFORTS
Модель: DNC 5
Год выпуска: 2002

Описание

Monforts DNC 5 — это высокоточный немецкий токарно-фрезерный станок с ЧПУ, предназначенный для обработки деталей средних размеров. Как и вся линейка Monforts, серия DNC строилась на принципах экстремальной жесткости и долговечности, что делает эти станки популярными на вторичном рынке даже спустя десятилетия эксплуатации.

Технологические особенности

  • Гидростатические направляющие: Главная «визитная карточка» Monforts. В отличие от стандартных направляющих качения, здесь используется масляная прослойка. Это полностью исключает трение и износ, а также обеспечивает идеальное гашение вибраций.
  • Термическая симметрия: Конструкция станка спроектирована так, чтобы тепловые расширения не влияли на точность обработки. Станок «держит размер» с первой же детали без длительного прогрева.
  • Наклонная станина: Обеспечивает отличный сход стружки и удобный доступ к рабочей зоне для оператора.
  • Приводной инструмент: Позволяет выполнять сверление, фрезерование и нарезание резьбы прямо на токарном станке, исключая дополнительные операции на фрезерном участке.

Характеристики:

  • Диаметр токарной обработки: 370 мм
  • Длина токарной обработки: 200 мм
  • Скорость вращения шпинделя 1: 4000 об/мин

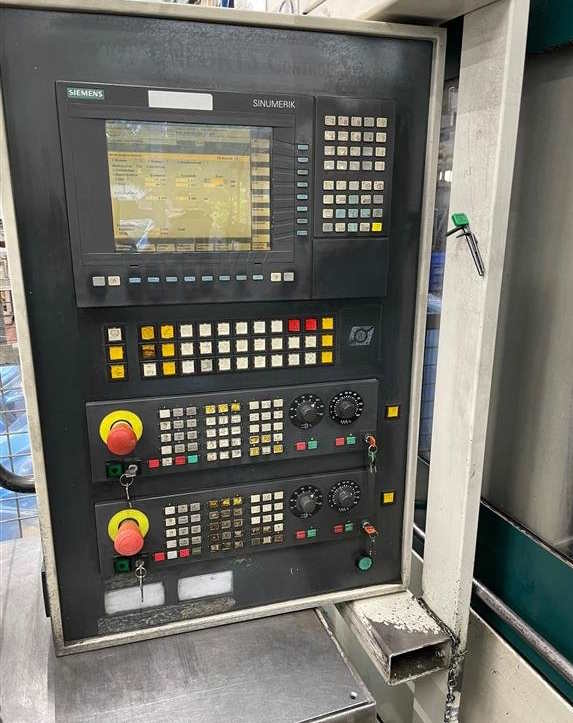

  • Управление: Siemens 840 D
  • Скорость вращения шпинделя 2: 4000 об/мин
  • Мощность привода: L / R 18/24 кВт
  • Крутящий момент шпинделя: 630 Нм
  • Ось C: 0,001°
  • Количество станций поворотного стола № 1 / из которых приводные: 12/12 VDI 40
  • Количество станций поворотного стола № 2 / из которых приводные: 12/12 VDI 40
  • Диапазон скоростей фрезерования: 3000 об/мин
  • Мощность привода фрезерного шпинделя: 8,8 кВт
  • Крутящий момент привода: 28 Нм
  • Диаметр обрабатываемого шпинделя 1: 85 мм
  • Общая потребляемая мощность: 65 кВА
  • Приблизительный вес станка: 13 т
  • Приблизительные габариты: 5,7 x 2,4 x 2,1 м
  • Перемещение x1: 260 мм
  • Перемещение x2: 260 мм
  • Перемещение y1: 600 мм
  • Перемещение y2: 600 мм
  • Мощный патрон: 2 x 250 мм
  • Ручной измерительный рычаг инструмента: левый и правый

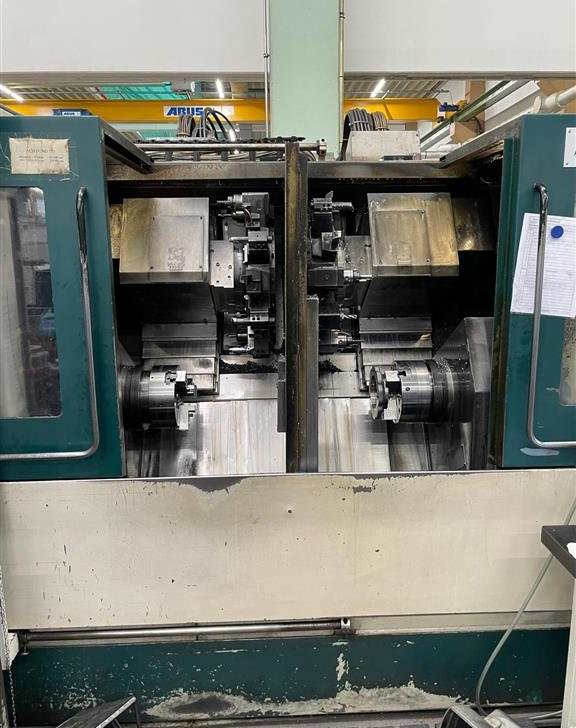

Высокопроизводительный 6-осевой токарный станок с ЧПУ, контршпинделем, 2 револьверными головками и приводными инструментами.

Оба шпинделя имеют частичное полое зажимание с глубиной зажима 500 мм и полноразмерные зажимные цилиндры.

Давление охлаждающей жидкости: 1,5 и 5 бар
