Токарно-фрезерный станок с ЧПУ MORI SEIKI NTX 3000/1500 2-го поколения-ID17741

Mori Seiki NTX 3000 / 1500 (2-е поколение) — это многозадачный токарно-фрезерный центр премиум-класса, воплощающий концепцию «Done-in-One» (готовая деталь за один установ). Это мощный интеллектуальный станок, предназначенный для полной обработки сложнейших деталей больших габаритов.

Технологические особенности

• B-ось с технологией DDM: Поворотная фрезерная головка оснащена двигателем с прямым приводом (Direct Drive Motor), что исключает люфты и обеспечивает сверхточную 5-осевую одновременную обработку.
• Нижняя револьверная головка (опция): Позволяет вести параллельную обработку двумя инструментами одновременно или использовать ее как поддержку для длинных деталей.
• Технология тепловой компенсации: Станок оснащен сложной системой датчиков и охлаждения, что критично для поддержания точности при длине обработки 1,5 метра.
• Компактный фрезерный шпиндель: Конструкция головки минимизирует риск столкновений и позволяет работать в ограниченном пространстве внутри станка.

Описание:

• Диаметр обработки: 670 мм
• Длина обработки: 1540 мм

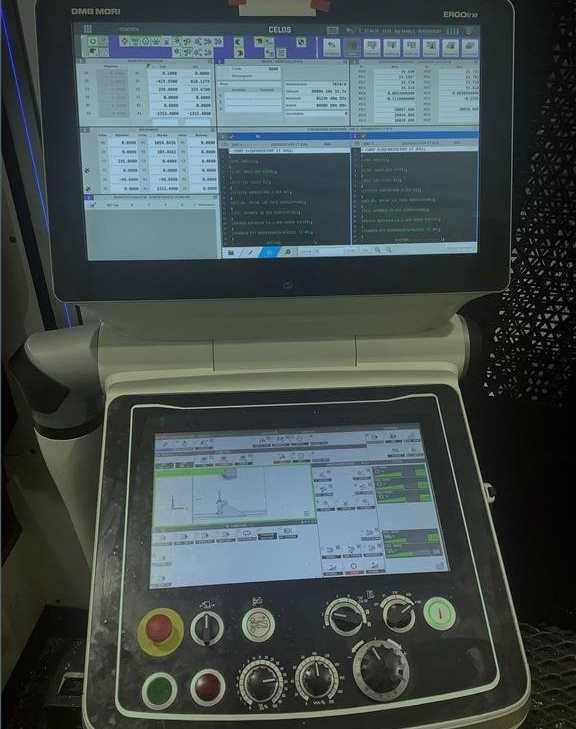

• Управление: F31iB5 Celos Fanuc 35iB5
• Максимальный диаметр обработки над крышкой станины: 700 мм
• Перемещение револьверной головки № 1 (фрезерный шпиндель) x/y/z: 495 / ± 150 / 1562 (+164) мм
• Вращение по оси B: -30° / +210°
• Быстрое перемещение револьверной головки № 1 (фрезерная головка) x/y/z: 40/40/40 м/мин
• Скорость вращения фрезерного шпинделя: 12 000 об/мин
• Мощность привода фрезерного шпинделя: 20,2/18,8 кВт
• Крутящий момент фрезерного шпинделя: 120 / 44 Нм
• Инструментарий для фрезерного шпинделя: Coromant Capto C6
• Магазин инструмента для фрезерного шпинделя (револьверная головка № 1): 76
• Время смены инструмента: 1,25 с
• Скорость вращения шпинделя 1: 3000 об/мин
• Мощность шпинделя 1: 36 / 30 / 25 кВт
• Угол поворота шпинделя 1 по оси C: 0,001°
• Масштаб обработки шпинделя 1: 102 мм
• Скорость вращения шпинделя 2: 4000 об/мин
• Мощность шпинделя 2: 26 / 22 / 15 кВт
• Угол поворота шпинделя 2 по оси C: 0,001°
• Масштаб обработки шпинделя 2: 80 мм
• Приблизительные габариты: 7,8 x 3,6 x 2,9 м
• Линейные стеклянные шкалы на осях: X, Y
• Программируемый люнет: KLU-A530 и SLU-X3.2

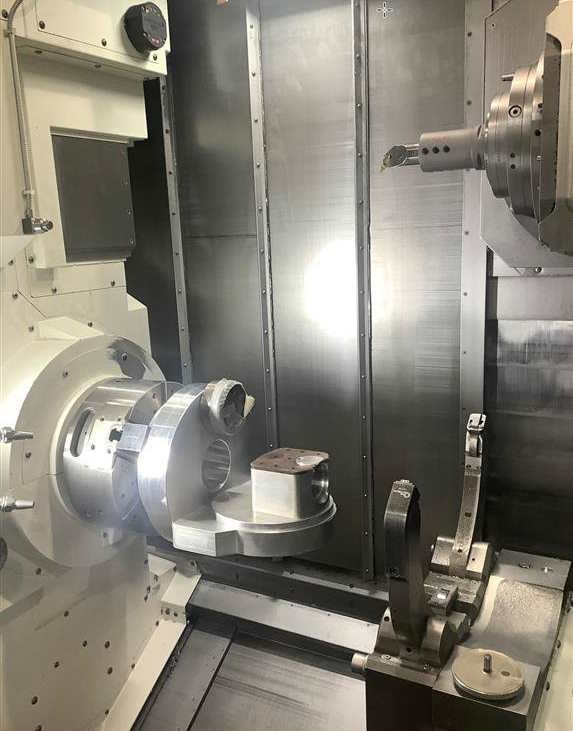

• Патрон для шпинделя 1: Kitagawa 250 (B 210) мм
• Мощность шпинделя 2 Патрон: Kitagawa 250 (B 210 мм)
• Интерфейс для внутренней подачи охлаждающей жидкости: 70 бар
• Измерение заготовки контактным щупом: Renishaw OMP60
• Интерфейс робота: Matris Robot System R-2000iC/165F
• Система внешней подачи воздуха: Дополнительный шпиндель
• Внутренняя подача охлаждающей жидкости 70 бар с фильтрацией: Knoll

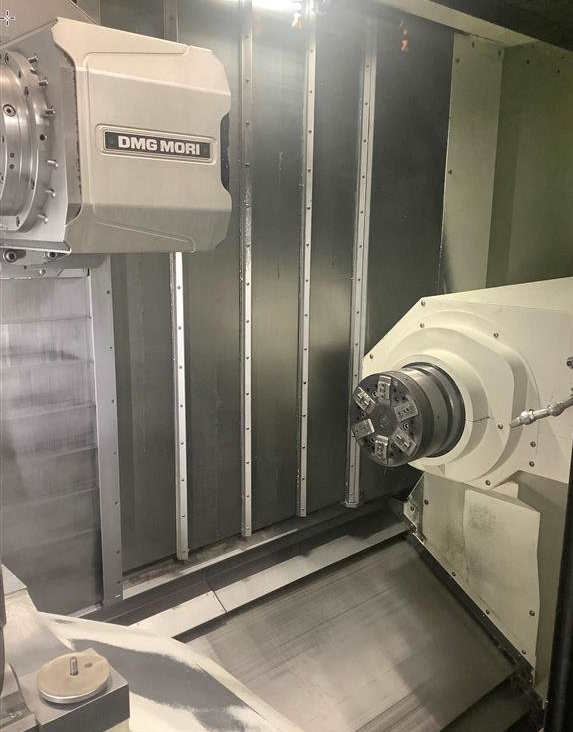

Высококачественный токарно-фрезерный центр с ЧПУ и контршпинделем, который также может использоваться с задней бабкой.

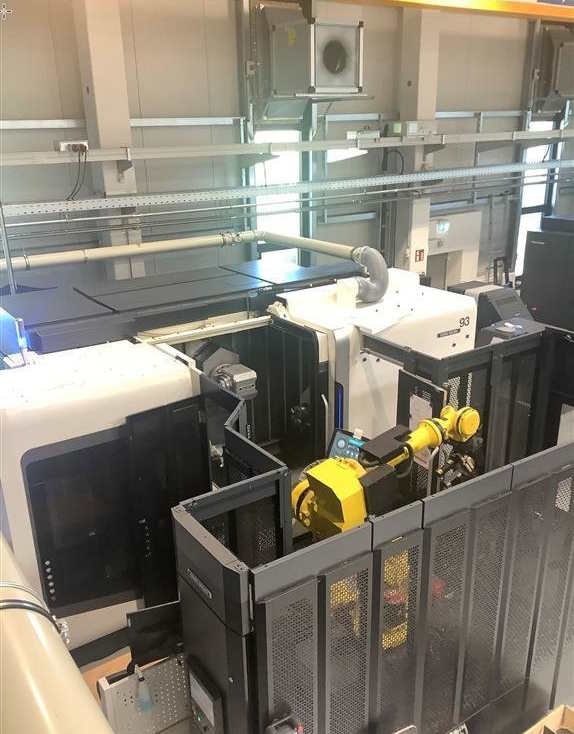

Станок оснащен автоматической дверью и роботизированной системой Matris Robot System типа R-2000iC/165F.
