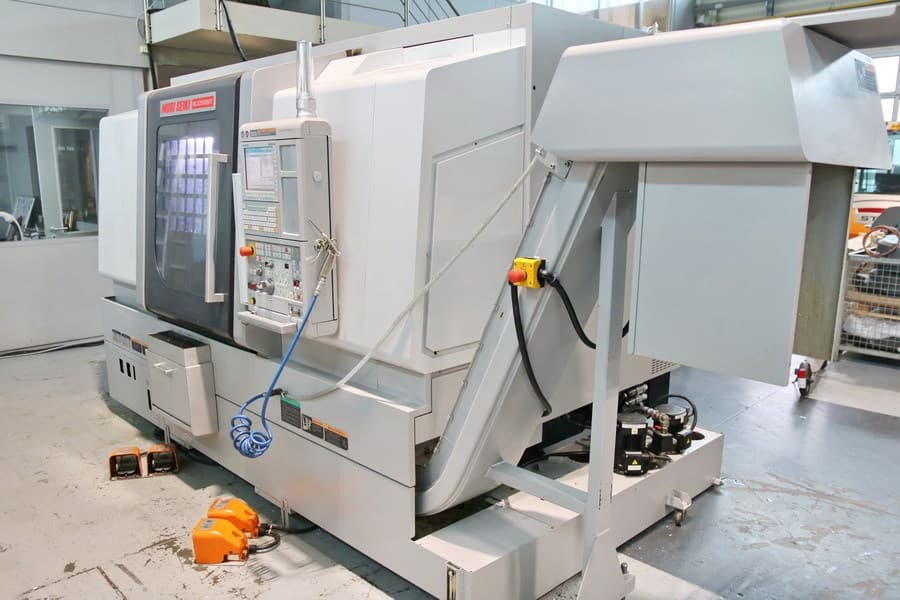

Токарный центр с ЧПУ MORI SEIKI - NLX 2500 SY / 700-ID17380

Технические характеристики:

• Максимальный диаметр обработки: 366 мм
• Длина обработки: 705 мм
• Система управления: M 730 BM MAPPS IV
• Диаметр обработки над станиной: 920 мм
• Диаметр обработки над поперечным суппортом: 742 мм

Главный шпиндель:

• Диапазон скоростей вращения главного шпинделя: 4000 об/мин
• Мощность привода главного шпинделя: 18,5/15 кВт
• Точка шпинделя: JIS A2-8
• Диаметр подшипника шпинделя: 140 мм
• Отверстие в шпинделе: 91 мм

Противошпиндель:

• Диапазон скоростей вращения противошпинделя: 6000 об/мин
• Мощность привода противошпинделя: 11/7,5 кВт
• Точка шпинделя: JIS A2-5
• Диаметр подшипника шпинделя: 85 мм
• Отверстие в шпинделе: 43 мм

Перемещения:

• Ось X: 260 мм
• Ось Z: 795 мм
• Ось Y: +/-50 мм

Ускоренный ход (X / Y / Z): 30 / 10 / 30 м/мин
Револьверная головка:

• Количество позиций инструмента: 12
• Высота хвостовика для квадратных инструментов: 25 мм
• Диаметр хвостовика сверла: 50 мм
• Время индексации револьверной головки: 0,27 с

Позиции приводного инструмента:

• Диапазон скоростей - приводные инструменты: макс. 6000 об/мин
• Мощность привода - приводные инструменты: 5,5 / 3,7 кВт
• Общая потребляемая мощность: 41 кВА

Вес станка: ок. 6,4 т
Занимаемая площадь: ок. 4,0 x 3,0 x 2,3 м
