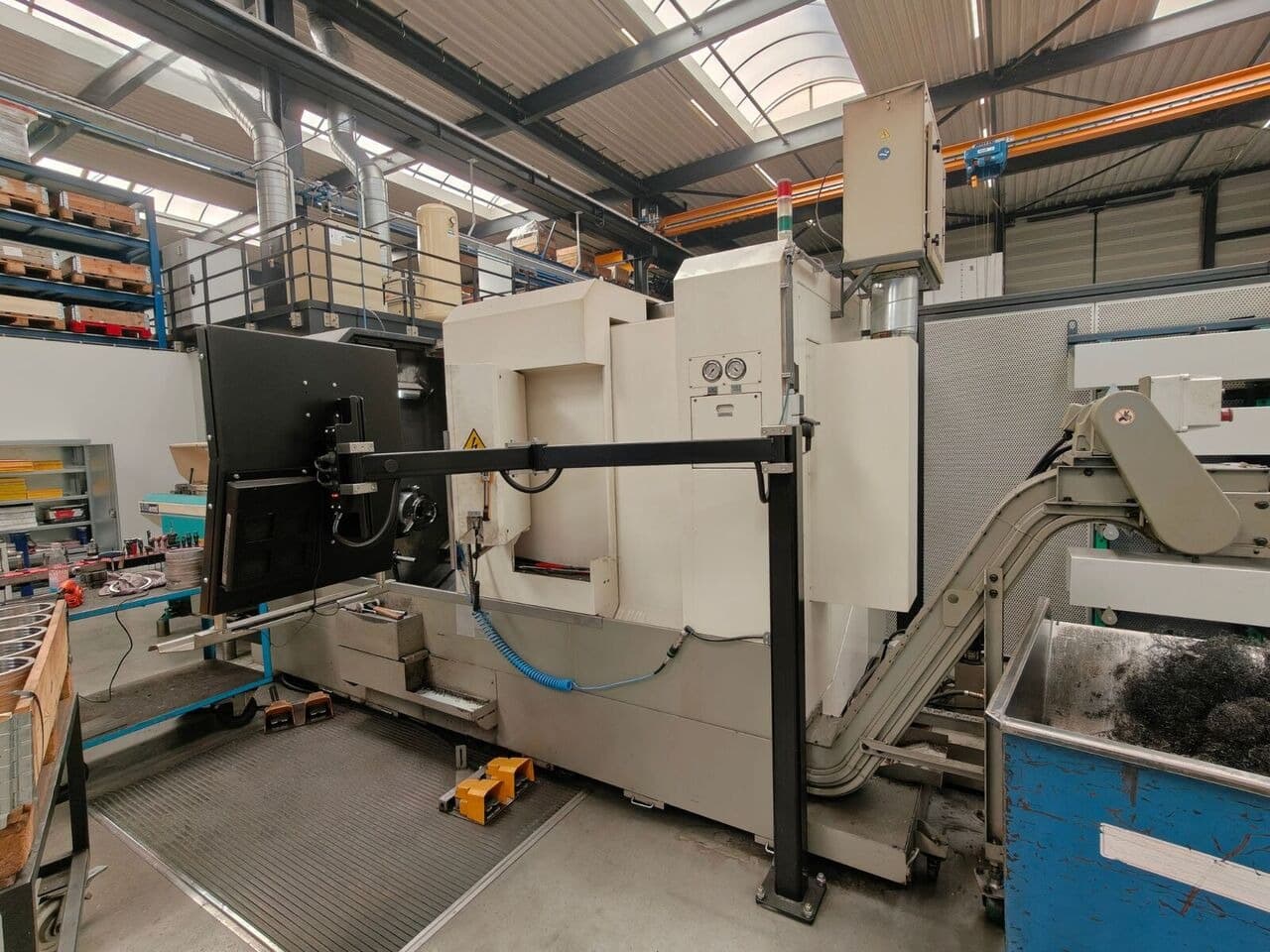

Токарный центр с ЧПУ Victor Vturn A26-ID17859

Victor Vturn-A26 — это высокопроизводительный токарный центр с ЧПУ нового поколения от тайваньского станкостроительного гиганта Victor Taichung. Серия «A» (Advanced) была разработана как более быстрая, жесткая и технологичная замена классической серии Vturn-26, предлагая пользователям повышенную точность и сокращенное время цикла.

Этот станок — «тяжеловес» среди средних токарных центров, идеально подходящий для тяжелых режимов резания в многосменном режиме.

Ключевые особенности Victor Vturn-A26

• Цельнолитая наклонная станина (30°): Victor славится собственным литейным производством. Станина Vturn-A26 выполнена из механового чугуна, что обеспечивает непревзойденное гашение вибраций и термическую стабильность.
• Коробчатые направляющие (Box Ways): В отличие от многих конкурентов на линейных направляющих, Victor использует широкие шлифованные направляющие скольжения. Это позволяет станку уверенно работать с большими припусками и обрабатывать труднообрабатываемые материалы (нержавейка, титан).
• Встроенный мотор-шпиндель (Built-in Spindle): Использование прямого привода (в ряде модификаций) минимизирует вибрации, улучшает чистоту поверхности и ускоряет разгон/торможение шпинделя.
• Сверхнадежная револьверная головка: Собственная разработка Victor с сервоприводом обеспечивает быструю индексацию и мощный зажим, исключая смещение инструмента при тяжелом точении.
• Удобство автоматизации: Станок легко интегрируется с роботами-загрузчиками Victor или прутковыми податчиками, превращаясь в автономную производственную ячейку.

Описание:

Этот 5-осевой токарный станок Victor Vturn A26 был изготовлен в 2010 году.

Он имеет максимальный диаметр обработки 381 мм и стандартный диаметр обработки 294 мм.

Станок оснащен револьверной головкой на 12 инструментов и имеет скорость подачи 24 м/мин.

Марка системы управления: FANUC
Модель системы управления: Серия 18i-TB
Обработка над станиной: 900 мм
Обработка над кареткой: 700 мм
Максимальный диаметр обработки: 381 мм
Стандартный диаметр обработки: Диаметр токарной обработки: 294 мм
Максимальный диаметр прутка: 75 мм

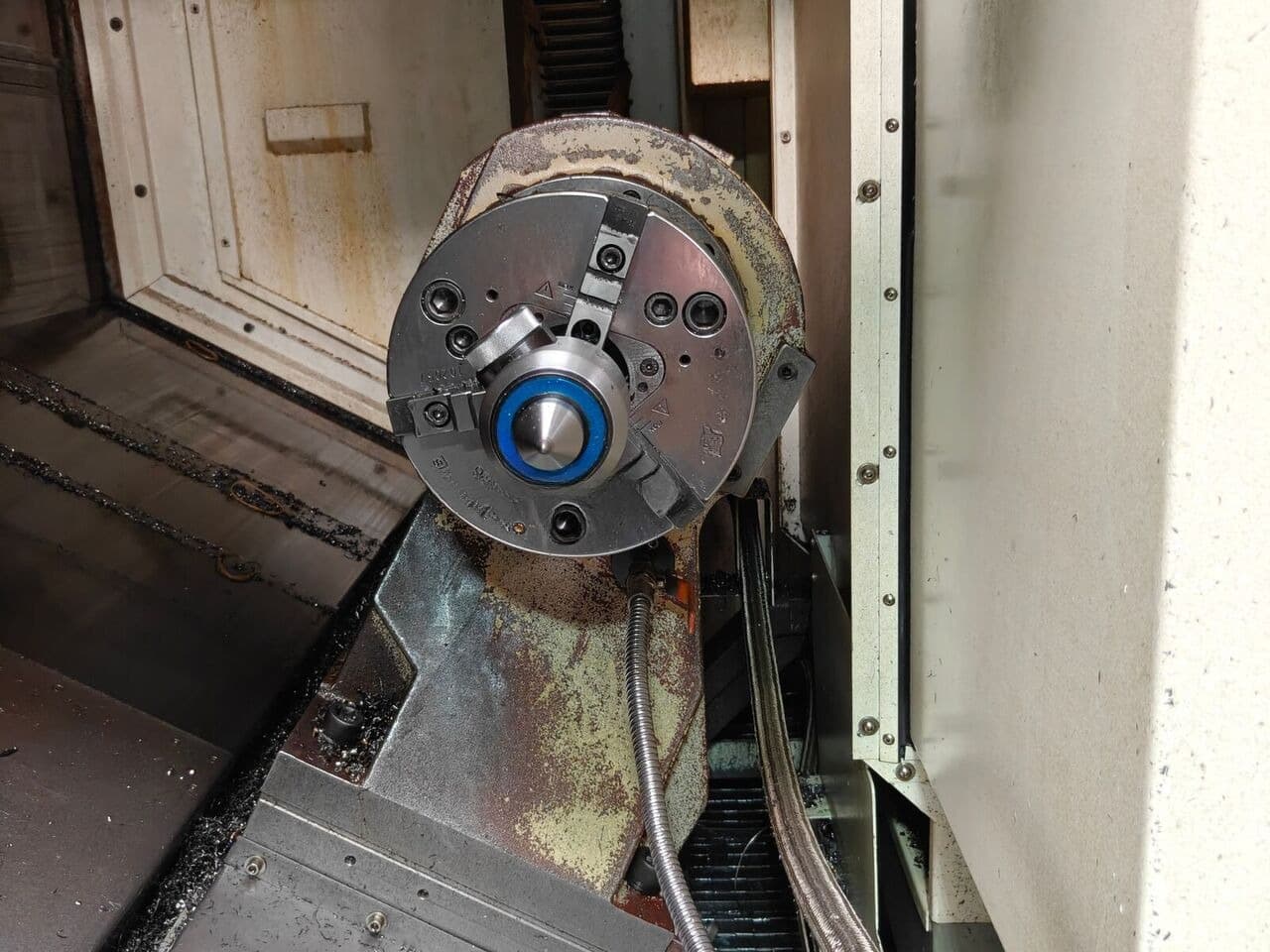

Кончик шпинделя (патрон): A2-8(10")
Диаметр отверстия шпинделя: 86 мм
Внутренний диаметр подшипника: 130 мм

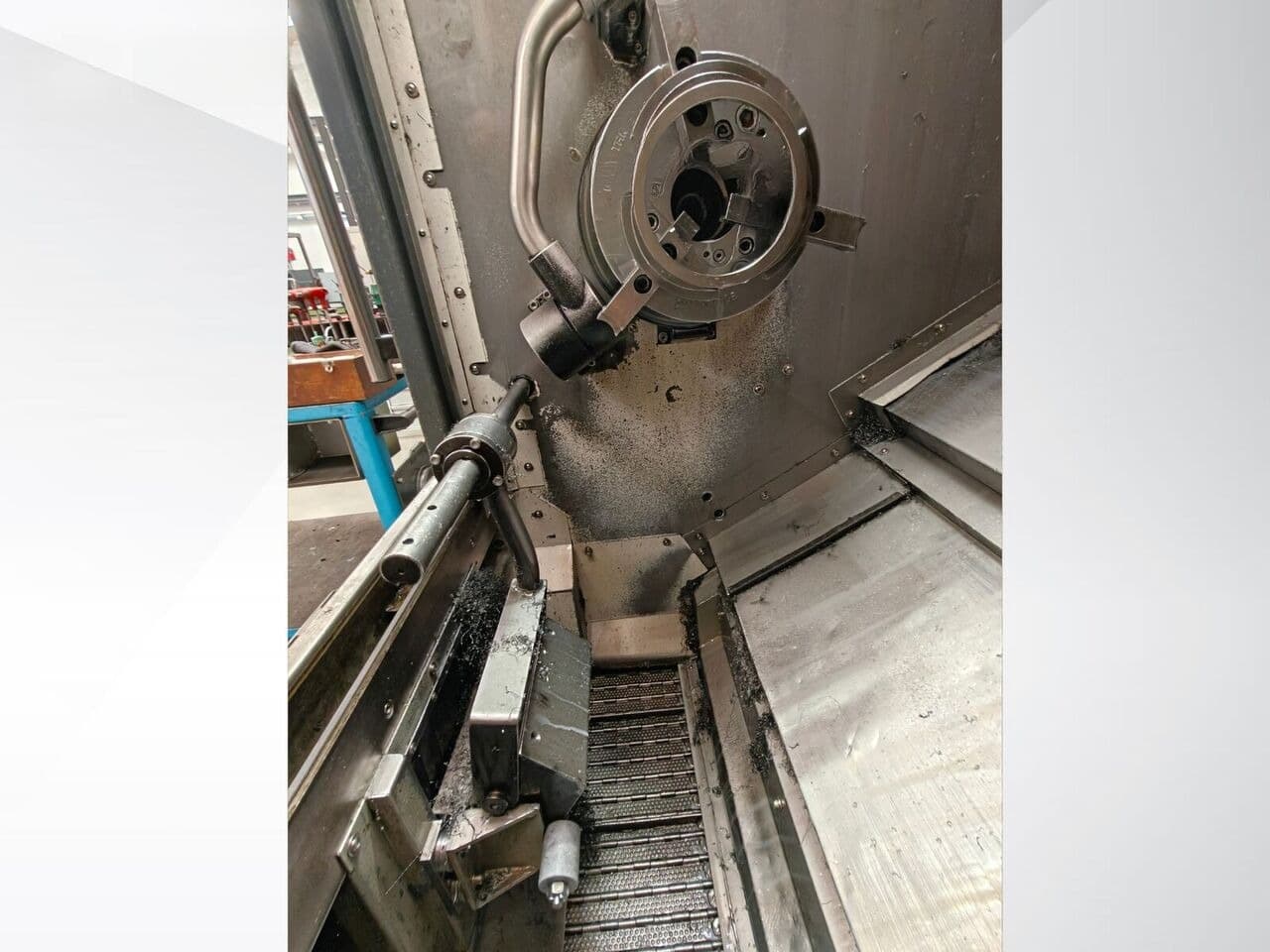

Кончик шпинделя (патрон): A2-5(6")
Диаметр отверстия шпинделя: 52 мм
Внутренний диаметр подшипника: 90 мм
Максимальный угол по оси C вспомогательного шпинделя: 0,001 град.
Количество инструментов на револьверной головке: 12
Размер хвостовика инструмента на револьверной головке: 25 мм
Максимальный угол револьверной головки: Диаметр расточной оправки: 40 мм
Время смены револьверной головки (T-T): 0,2 сек
Скорость вращения оси фрезерования револьверной головки: 3000 об/мин
Скорость быстрой подачи: X/Z/B: 24/24/12 м/мин
Скорость подачи резания: X/Z: 0~1260 мм/мин
Мощность шпиндельного двигателя: 15/18,5 кВт
Мощность вспомогательного шпиндельного двигателя: 5,5/7,5 кВт
Мощность сервомотора подачи: X/Z/B: 3,0/4,0/3,0 кВт
Мощность фрезерного двигателя: 4,0 кВт

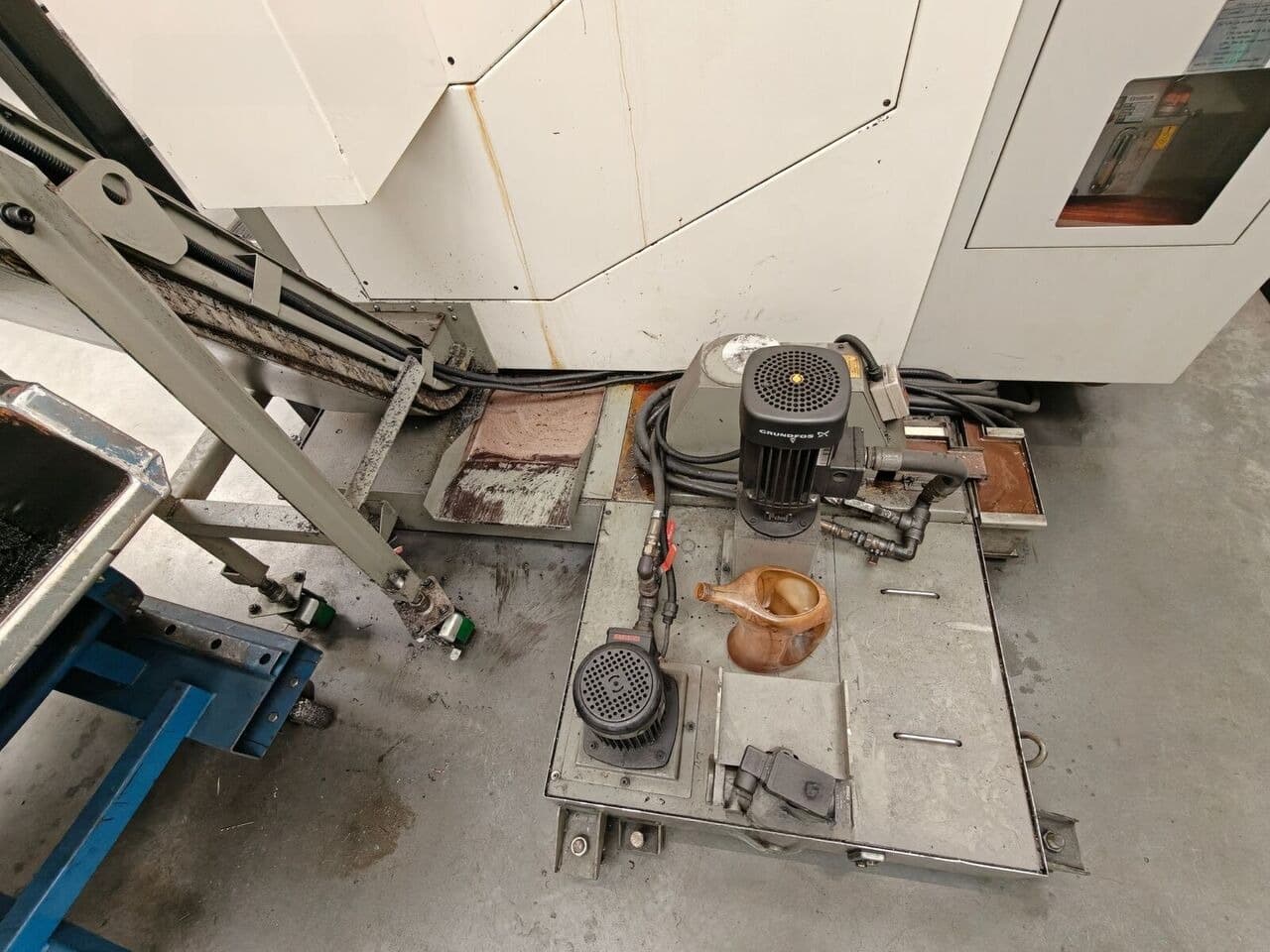

Объем бака: 410 л
Тип конвейера для стружки: цепной
Расстояние между центрами
Диаметр пиноли задней бабки
Конус пиноли задней бабки
Ход пиноли задней бабки
Дополнительное оборудование
