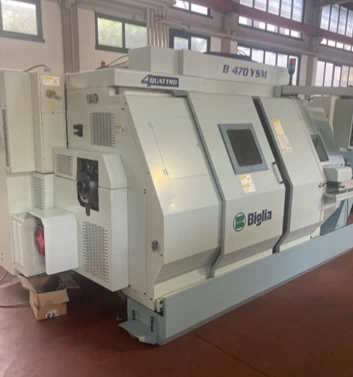

Токарный обрабатывающий центр Biglia B 470 YSM-ID17832

Biglia B 470 YSM — это высокоточный токарный обрабатывающий центр итальянского производства, предназначенный для комплексной серийной обработки деталей из прутка. Модели Biglia ценятся за исключительную жесткость станины и надежность револьверных головок.

Индекс YSM указывает на расширенные возможности: наличие оси Y, приводного инструмента (S — Spindle/Sub-spindle) и контршпинделя (M — Multifunction), что позволяет полностью обработать деталь с двух сторон за один цикл.

Ключевые особенности модели B 470 YSM

Наличие оси Y:

Позволяет выполнять фрезерные операции вне центра детали (фрезерование лысок, пазов, сверление отверстий, смещенных относительно оси).

Контршпиндель (Sub-spindle):

Позволяет перехватывать деталь «на лету» для обработки второй стороны без участия оператора.

Приводной инструмент:

Все 12 позиций револьвера могут вращаться, превращая станок в токарно-фрезерный центр.

Прутковый податчик (Stangenlademagazin):

В комплекте с автоматическим магазином подачи прутка станок превращается в автономную линию, способную работать часами без остановки.

Жесткая наклонная станина:

Литая чугунная конструкция под углом 30 градусов эффективно гасит вибрации и обеспечивает высокую точность размеров (IT6).

Описание станка и оборудование

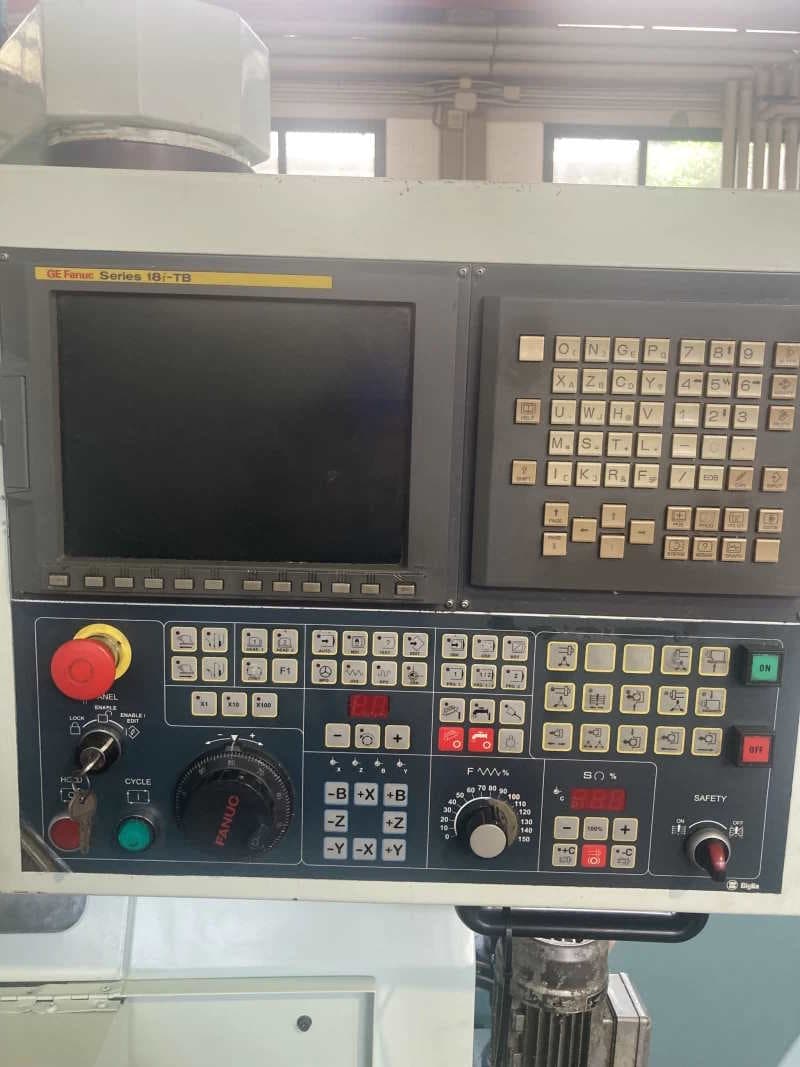

ЧПУ: Fanuc 18i-TB

Рабочая зона:
Максимальный обрабатываемый диаметр из прутка: 80 мм
Максимальный обрабатываемый диаметр из держателя инструмента: 240 мм
Максимальная обрабатываемая длина: 250 мм
Главный шпиндель:
Макс. скорость: 3200 об/мин
Конус шпинделя: ASA 8”
Диаметр отверстия шпинделя: 92 мм
Внутренний диаметр подшипника: 130 мм
Макс. мощность: 26 кВт
Разрешение по оси C: 0,001°
Скорость по оси C: 80 об/мин
Дополнительный шпиндель:
Макс. скорость: 4000 об/мин
Конус шпинделя: ASA 5”
Диаметр отверстия шпинделя: 55 (45 рабочих) мм
Внутренний диаметр подшипника: 80 мм
Макс. Мощность: 11 кВт
Разрешение по оси C: 0,001°
Автоматическое позиционирование по оси B: 420 мм
Быстрое перемещение по оси B: 30 м/мин
Поворотный стол:
Количество позиций: 12
Время поворота (1 позиция): 0,15 сек.

Количество моторизованных позиций: 12
Скорость вращения моторизованного инструмента: 4000 об/мин
Мощность моторизованного инструмента: 3,7 кВт
Перемещение по оси X: 160 мм
Быстрое перемещение по оси X: 12 м/мин
Перемещение по оси Z: 240 мм
Быстрое перемещение по оси Z: 20 м/мин
Габаритные размеры станка:
Длина: 4107 мм
Ширина: 2128 мм
Высота: 2204 мм
Общий вес станка: 7200 кг

Станок в комплекте с:

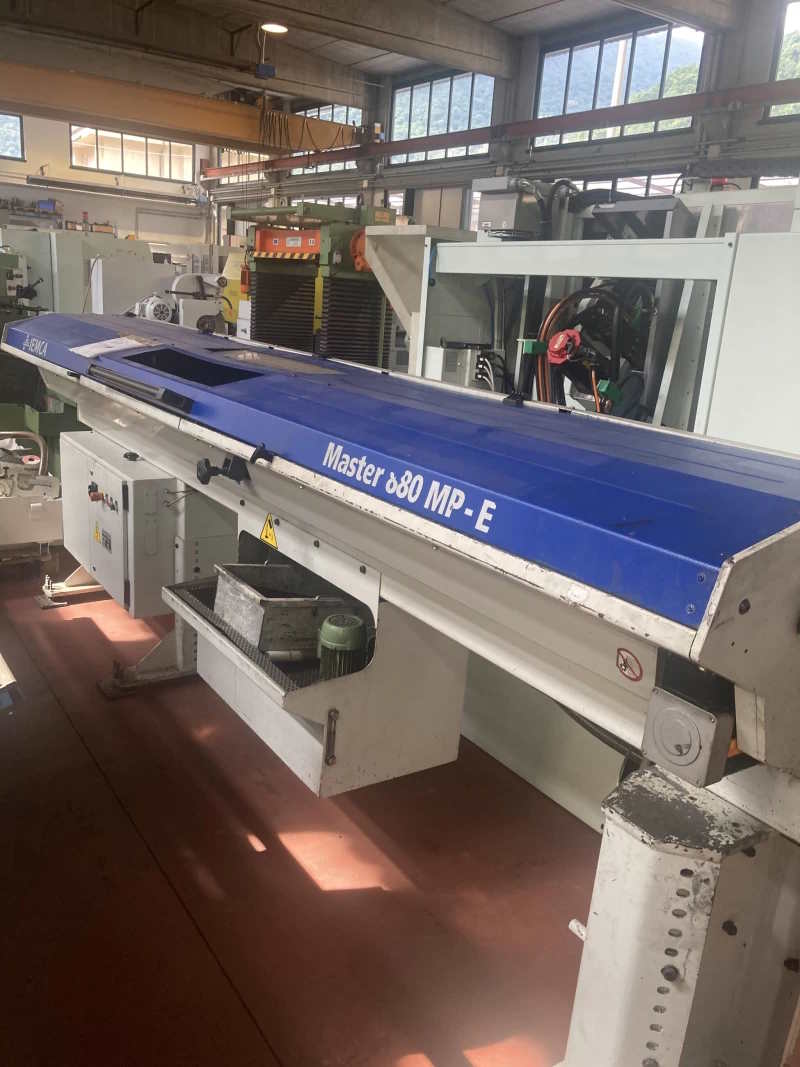

Податчиком прутка: IEMCA MASTER 880MP
Конвейером для выгрузки заготовок
Системой удаления стружки
Роботом для выгрузки заготовок

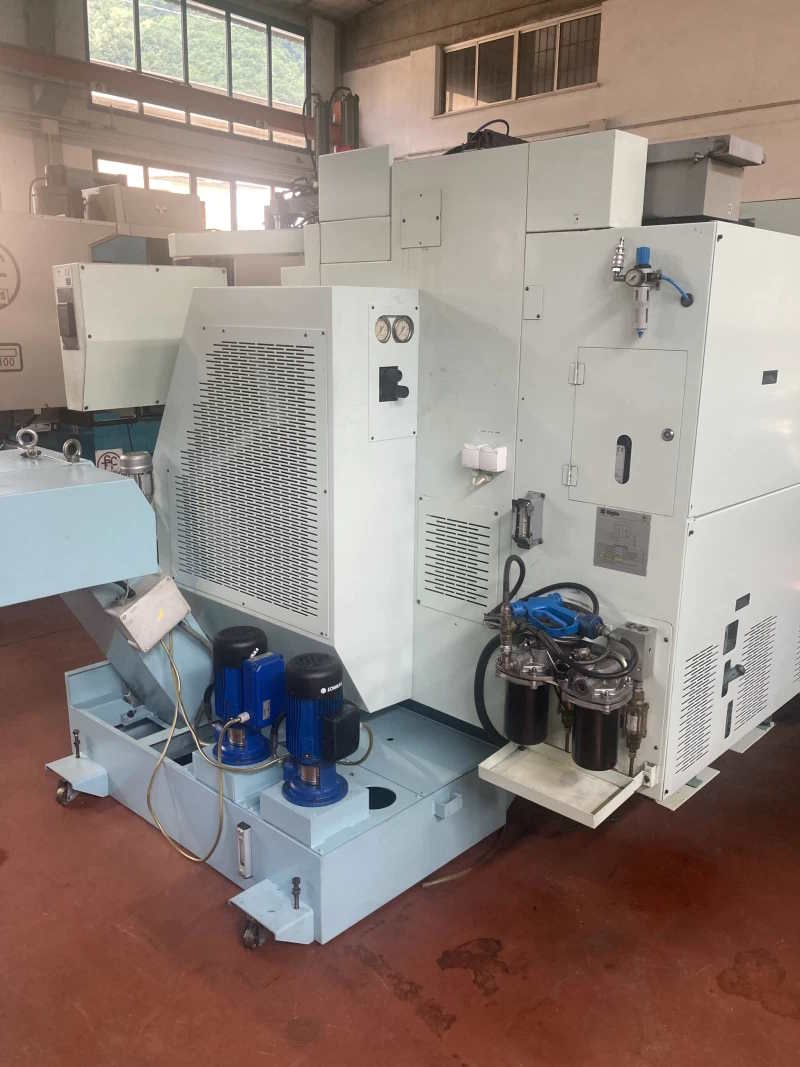

Насосом системы охлаждения


Подробные характеристики

Система управления: Fanuc
Версия системы управления: 18i TB
Длина токарной обработки: 250 мм
Диаметр токарной обработки: 240 мм
Диаметр шпинделя: 80 мм
Конус шпинделя: ASA 8 JIS A-2 / ASA
Скорость вращения: 3200 об/мин
Мощность шпинделя: 26 кВт
Ось X: 160 мм
Ось Z: 240 мм
Конвейер стружки: Да
Количество инструментальных станций: 1
Количество приводных инструментов: 12
Количество осей C: 1
Подача прутка: IEMCA MASTER 880MP
Дополнительный шпиндель: Да
Состояние и размеры
Состояние: Видимое
Состояние: Хорошее
Длина: 4107 мм
Ширина: 2128 мм
Высота: 2204 мм
Вес станка: 7200 кг
