Токарный обрабатывающий центр с ЧПУ Mazak QTN 250 MSY - 1000-ID17834

Mazak Quick Turn Nexus (QTN) 250 MSY — 1000 — это высокотехнологичный токарный обрабатывающий центр с ЧПУ, один из самых востребованных в линейке японского производителя Mazak. Индекс MSY означает максимальную комплектацию: наличие приводного инструмента (M), контршпинделя (S) и оси Y, что позволяет выполнять токарно-фрезерную обработку детали с двух сторон за один установ.

Цифра 1000 указывает на увеличенное расстояние между центрами (РМЦ), позволяющее обрабатывать длинные валы.

Ключевые особенности модели QTN 250 MSY

• Полноценная ось Y: Позволяет выполнять фрезерование плоскостей, пазов и сверление отверстий, смещенных относительно центральной оси детали.
• Контршпиндель (Sub-spindle): Обеспечивает автоматический перехват детали для обработки второй стороны. Это исключает ручную переустановку и повышает точность соосности.
• Интегрированные мотор-шпиндели: В конструкции отсутствуют ремни и шестерни, что минимизирует вибрации, улучшает чистоту поверхности и сокращает время разгона/остановки.
• ЧПУ Mazatrol: Легендарная система диалогового программирования от Mazak. Оператор может быстро составить программу прямо у станка, используя графические подсказки, без глубокого знания G-кодов.
• Интеллектуальные функции: Система термокомпенсации и активный контроль вибрации позволяют сохранять точность даже при длительной работе на высоких режимах.

Описание станка и комплектация
Макс. зазор 675 мм
Макс. диаметр токарной обработки 380 мм
Расстояние между патронами 1000 мм
Диаметр шпинделя 80 мм
Макс. Скорость вращения шпинделя 4000 об/мин
Мощность главного двигателя 26 кВт
Габариты станка 4500 x 2300 x В 2100 мм
Габариты робота 2260 x 1600 x В 2480 мм
Вес 6500 кг + робот 1250 кг

Оборудование:

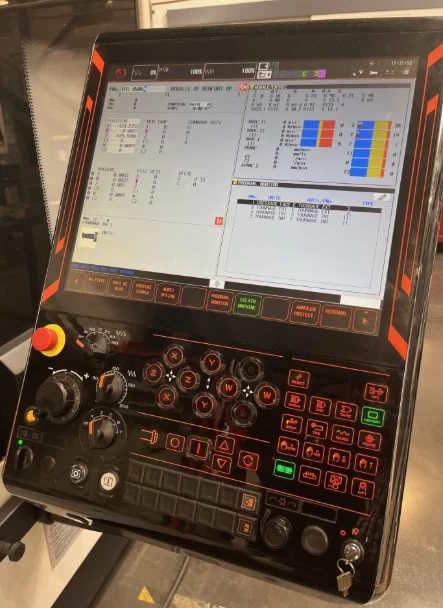

ЧПУ: MAZATROL SMOOTH G

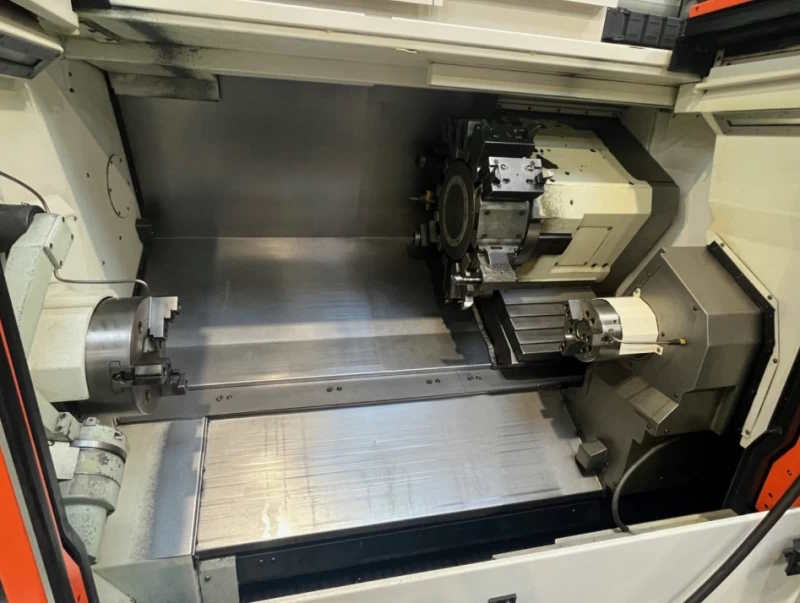

Автоматическая револьверная головка с 12 положениями, устанавливаемая на болтах

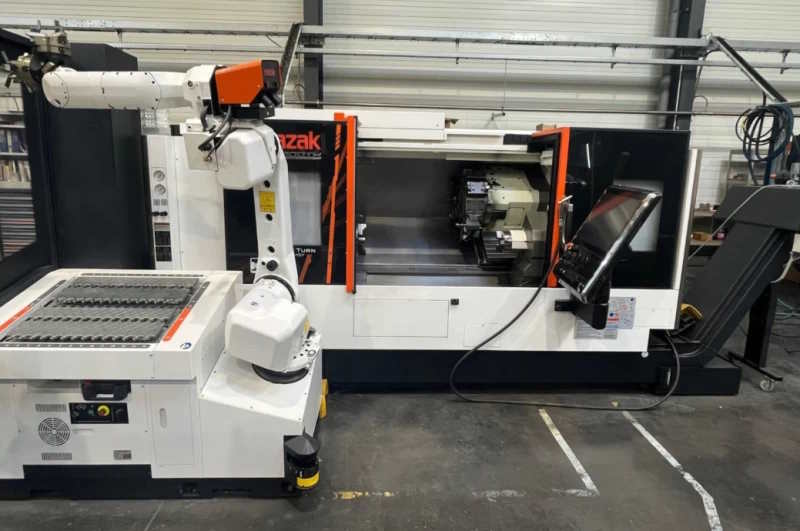

Робот ROBOJOB TA 20/200
1 гидравлический патрон с 3 концентрическими зажимами, ø 10 дюймов на B1
1 гидравлический патрон с 3 концентрическими зажимами, ø 6 дюймов на B2
Ось C 0,0001

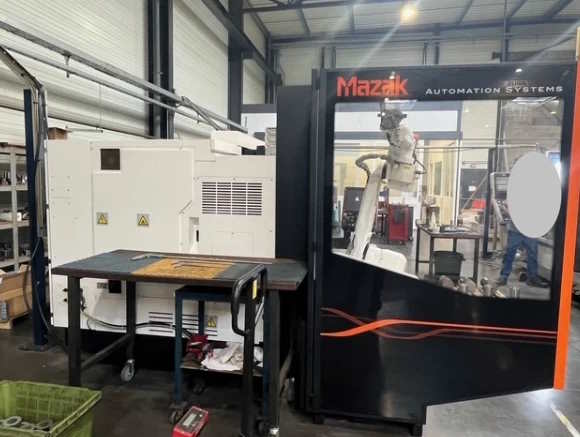

Пакет автоматизации с автоматическими дверями.

Комплект держателей инструмента
Конвейер для стружки
Подробные характеристики
Система управления: Mazak
Версия системы управления: Mazatrol Smooth G
Ось Y: Да
Диаметр токарной обработки: 380 мм
Диаметр шпинделя: 80 мм
Скорость вращения: 4000 об/мин
Мощность шпинделя: 26 кВт
Конвейер для стружки: Да
Количество инструментальных станций: 1
Количество приводных инструментов: 12
Количество осей Y: 1
Количество осей C: 2
Вспомогательный шпиндель: Да
Робот: Да
Состояние и размеры
Состояние: Видимое
Состояние: Хорошее
Длина: 4500 мм
Ширина: 2300 мм
Высота: 2100 мм
Вес станка: 6500 кг
