Токарный станок GEMINIS GE 1400 S с ходовым и подающим винтом-ID17886

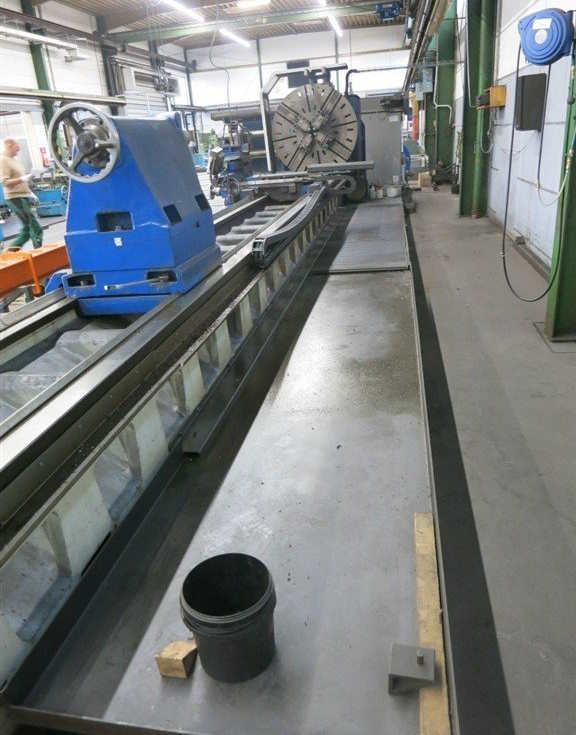

GEMINIS GE 1400 S — это тяжелый универсальный токарно-винторезный станок (Leit- und Zugspindeldrehmaschine), произведенный в Испании. Станки этой серии относятся к классу «heavy-duty» и предназначены для силовой обработки крупногабаритных и тяжелых деталей в условиях ремонтных мастерских, энергетического машиностроения и судостроения.

Основные рабочие параметры
Максимальный диаметр обработки над станиной: 1400 мм.

Максимальный диаметр обработки над суппортом: 1050 мм (приблизительно).

Расстояние между центрами (РМЦ): варьируется от 2000 до 8000+ мм (зависит от конкретной станины).

Ширина станины: 800 мм (обеспечивает колоссальную жесткость и стабильность).

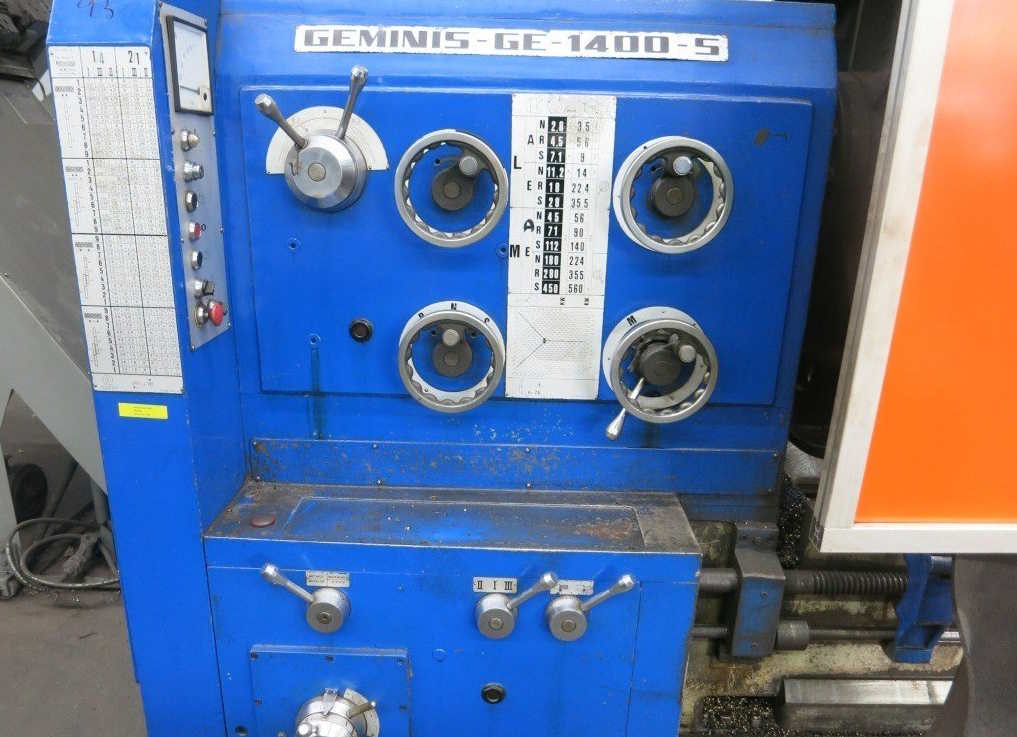

Шпиндель и передняя бабка
Отверстие в шпинделе: обычно 100–160 мм (зависит от исполнения).

Диапазон частоты вращения: 4 – 500 об/мин (с высоким крутящим моментом на низких оборотах).

Мощность главного двигателя: 30 – 45 кВт.

Конус шпинделя: Metric 100 / 120 или ASA 11” / 15”.

Задняя бабка
Диаметр пиноли: 140 – 160 мм.

Ход пиноли: 300 мм.

Возможности нарезания резьбы
Станок оснащен полноценной коробкой подач для нарезания широкого спектра резьб:

Метрические, дюймовые (Whitworth), модульные и диаметральные (Diametral Pitch).

Конструктивные особенности
Монолитная станина: Массивная чугунная литая конструкция с закаленными направляющими.

Грузоподъемность: Станок способен нести заготовку весом от 6 000 до 10 000 кг (в центрах без люнета).

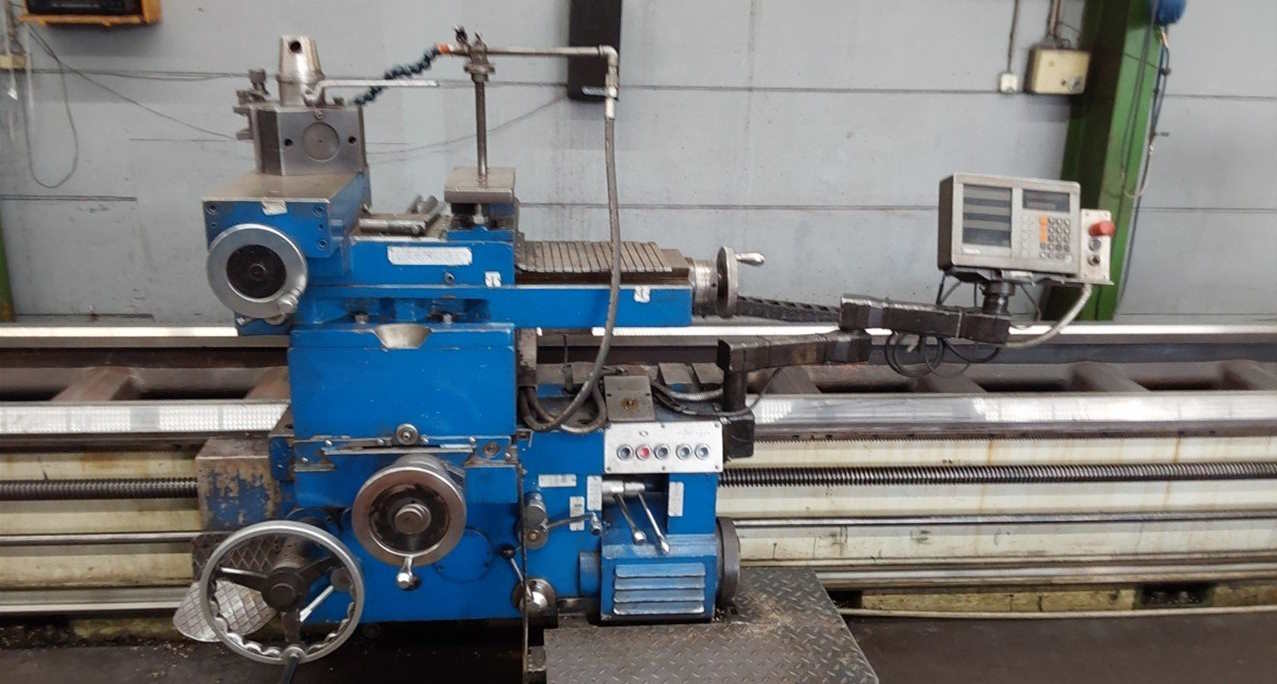

Управление: Механическое управление с возможностью установки УЦИ (Устройство цифровой индикации) для повышения точности работы оператора.

Характеристики:

• Диаметр обработки над станиной: 1450 мм
• Диаметр обработки над кареткой: 1000 мм
• Длина токарной обработки: 8000 мм
• Диаметр шпинделя: 160 мм
• Диапазон скоростей: 2,8 - 560 об/мин
• Ширина станины: 850 мм
• Максимальный диаметр планшайбы: 1400 мм
• Диаметр токарной обработки в зазоре: 1800 мм
• Длина зазора: 600 мм
• Приблизительные габариты: 12 x 2 x 2,5 м
• с цифровым дисплеем
• 2 неподвижных люнета, диаметр 1070 мм
• Конвейер для стружки
