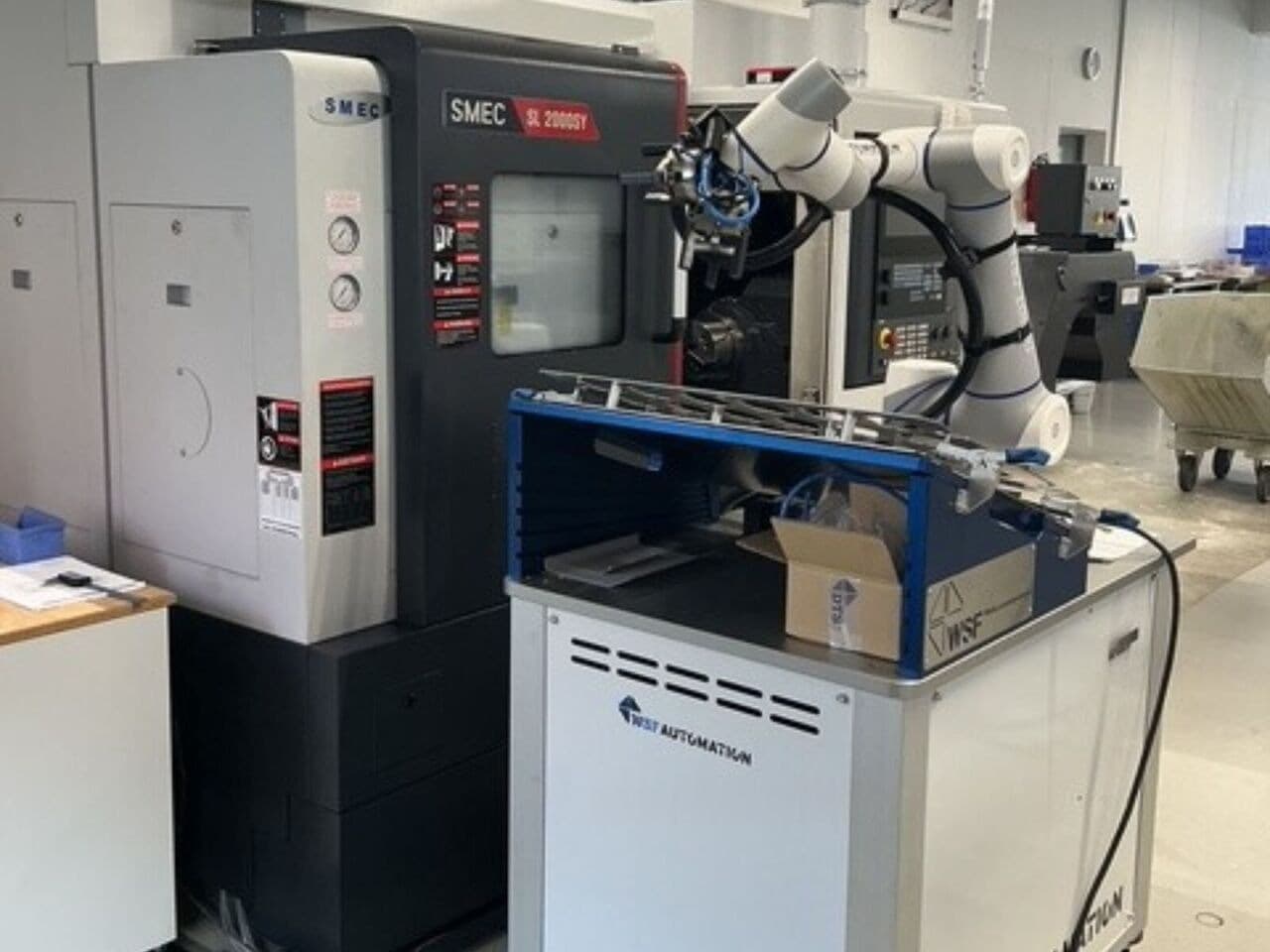

Токарный станок по металлу SMEC SL 2000 BSY + WSF Joker-ID17533

Этот 4-осевой горизонтально-токарный станок SMEC SL 2000 BSY + WSF Joker был изготовлен в 2024 году.

Он имеет диаметр обработки над станиной 650 мм, максимальный диаметр токарной обработки 395 мм и максимальную длину обработки 450 мм.

Главный шпиндель поддерживает максимальный диаметр прутка 68 мм и обеспечивает скорость вращения до 4500 об/мин.

Рассмотрите возможность приобретения этого горизонтально-токарного станка SMEC SL 2000 BSY + WSF Joker.

Рабочий диапазон

• Диаметр обработки над станиной: 650 мм
• Диаметр обработки над поперечным суппортом: 540 мм
• Максимальный диаметр токарной обработки: 395 мм
• Максимальная длина обработки (B): 450 мм
• Диаметр обработки над станиной: 650 мм
• Диаметр обработки над поперечным суппортом: 540 мм
• Максимальный диаметр токарной обработки: 395 мм
• Макс. Длина обработки (Ш): 450 мм

Основной шпиндель

Диаметр патрона: 210 (8") мм

Стандарт шпиндельного наконечника: A2-6 ASA

Внутренний диаметр подшипника шпинделя: 110 мм

Максимальный диаметр прутка: 68 мм

Диаметр отверстия шпинделя: 76 мм

Максимальный крутящий момент: 212,9 Нм при 15 мин⁻¹
Диаметр патрона: 210 (8") мм
Стандарт шпиндельного наконечника: A2-6 ASA
Внутренний диаметр подшипника шпинделя: 110 мм
Максимальный диаметр прутка: 68 мм
Диаметр отверстия шпинделя: 76 мм
Макс. Крутящий момент: 212,9 Нм при 15 мин⁻¹
Вспомогательный шпиндель

Диаметр патрона: 175 (6") мм

Стандарт шпиндельного наконечника: A2-5 ASA

Внутренний диаметр подшипника шпинделя: 90 мм

Максимальный диаметр прутка: 36 мм

Диаметр отверстия шпинделя: 45 мм

Мощность привода: 9/7,5 кВт

Максимальный крутящий момент: 67,9 Нм (S2 15 мин⁻¹)

Максимальная скорость: 6000 об/мин
Диаметр патрона: 175 (6") мм
Стандарт шпиндельного наконечника: A2-5 ASA
Внутренний диаметр подшипника шпинделя: 90 мм
Максимальный диаметр прутка: 36 мм
Диаметр отверстия шпинделя: 45 мм
Мощность привода: 9/7,5 кВт
Максимальный крутящий момент: 67,9 Нм (S2 15 мин⁻¹)
Макс. Скорость: 6000 об/мин
Инструментальная револьверная головка

Количество рабочих мест с приводным инструментом: 12

Держатель инструмента: BMT55 кВт

Мощность приводного инструмента: 9,3/4,9 мин⁻¹

Макс. скорость: 5000 об/мин

Макс. крутящий момент приводного инструмента: 35,1 Нм (S2 15 мин⁻¹)

Сечение неподвижных инструментов: 25 x 25 мм

Сечение держателя расточной оправки: Ø40 мм

Время переключения станция/станция: 0,2 сек.
Количество рабочих мест с приводным инструментом: 12
Держатель инструмента: BMT55 кВт
Мощность приводного инструмента: 9,3/4,9 мин⁻¹
Макс. скорость: 5000 об/мин
Макс. Крутящий момент приводных инструментов: 35,1 Нм (S2 15 мин⁻¹)
Поперечное сечение неподвижных инструментов: 25 x 25 мм
Поперечное сечение держателя расточной оправки: Ø40 мм
Время переключения станции/станции: 0,2 сек.
Оси и быстрое перемещение:

Сервомотор оси X: 3,0 кВт; Макс. скорость быстрого перемещения по оси X: 18 м/мин;

Сервомотор оси Z: 3,0 кВт; Макс. скорость быстрого перемещения по оси Z: 30 м/мин;

Сервомотор оси B: 3,0 кВт; Макс. скорость быстрого перемещения по оси B: 24 м/мин;

Сервомотор оси Y: 3,0 кВт; Макс. скорость быстрого перемещения по оси Y: 12 м/мин
Сервомотор оси X: 3,0 кВт; Макс. Скорость быстрого перемещения по оси X: 18 м/мин
Сервомотор оси Z: 3,0 кВт; Макс. скорость быстрого перемещения по оси Z: 30 м/мин
Сервомотор оси B: 3,0 кВт; Макс. скорость быстрого перемещения по оси B: 24 м/мин
Сервомотор оси Y: 3,0 кВт; Макс. Быстрое перемещение по оси Y: 12 м/мин
Конструкция станка Угол наклона станины: 30 градусов
Угол наклона станины: 30 градусов
Электрическое подключениеНапряжение: 400 ВПолная мощность: 50 кВА
Напряжение: 400 В
Полная мощность: 50 кВА
ПневматикаПодключение к сжатому воздуху: 6 бар
Подключение к сжатому воздуху: 6 бар
Дополнительное оборудование

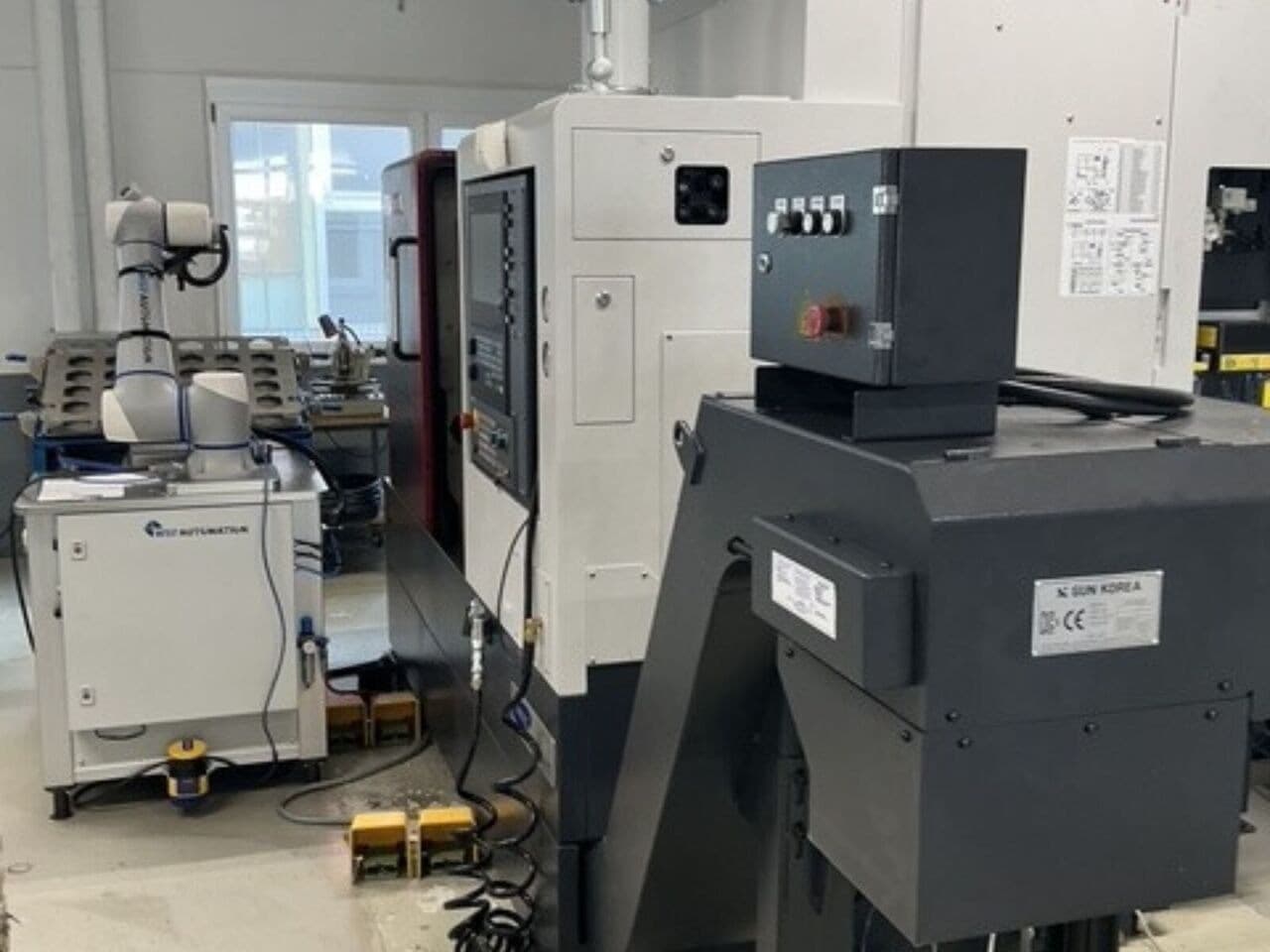

Конвейер для стружки

Объем с конвейером для стружки: Давление на конвейере: 10 бар

Производительность насоса: 2,2 Ом

Объем: около 14 л

Максимальное давление: 35 бар

Вес нетто конвейера для стружки: около 1000 кг
Объем с конвейером для стружки: л
Давление на конвейере: 10 бар
Производительность насоса: 2,2 Ом
Объем: около 14 литров
Макс. Давление: 35 бар
Вес нетто конвейера для стружки: около 1000 кг
Вес нетто трансформатора: около 300 кг
Вес нетто трансформатора: около 300 кг

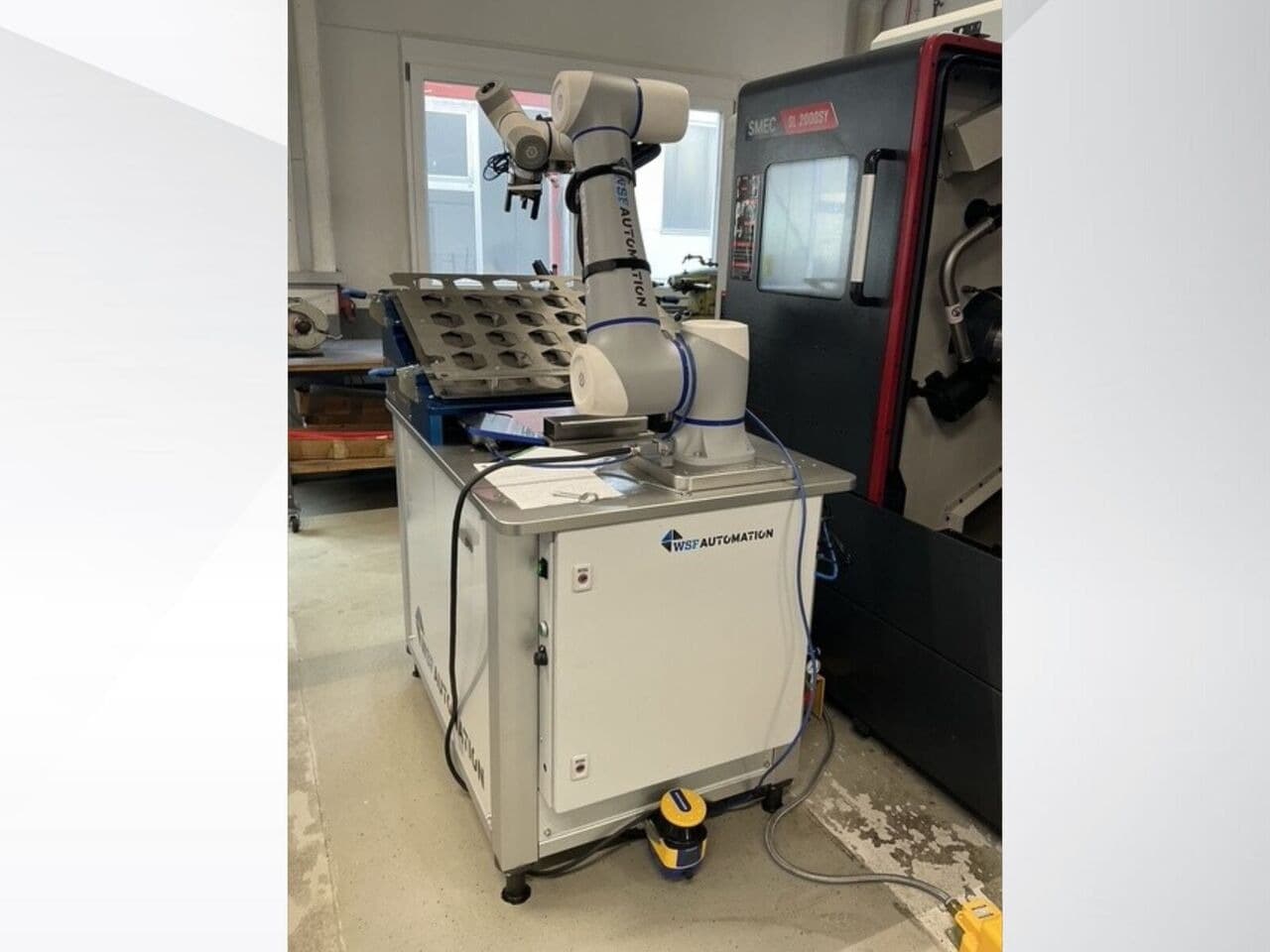

Робот/автоматизация: WSF Joker

Грузоподъемность: 12 кг

Вылет: 1300 мм

Габариты при транспортировке

(Д x Ш x В): 120 x 100 x 140 см

Вес: около 300 кг
Вес нетто: 12 кг
Вылет: 1300 мм
Габариты при транспортировке (Д x Ш x В): 120 x 100 x 140 см
Вес: около 300 кг
Тип применения: Токарная обработка
Тип станка: Горизонтальный токарный станок
Минимальный угол поворота оси B: 580°
Количество осей: 4
Мощность шпинделя: 19,95 кВт
