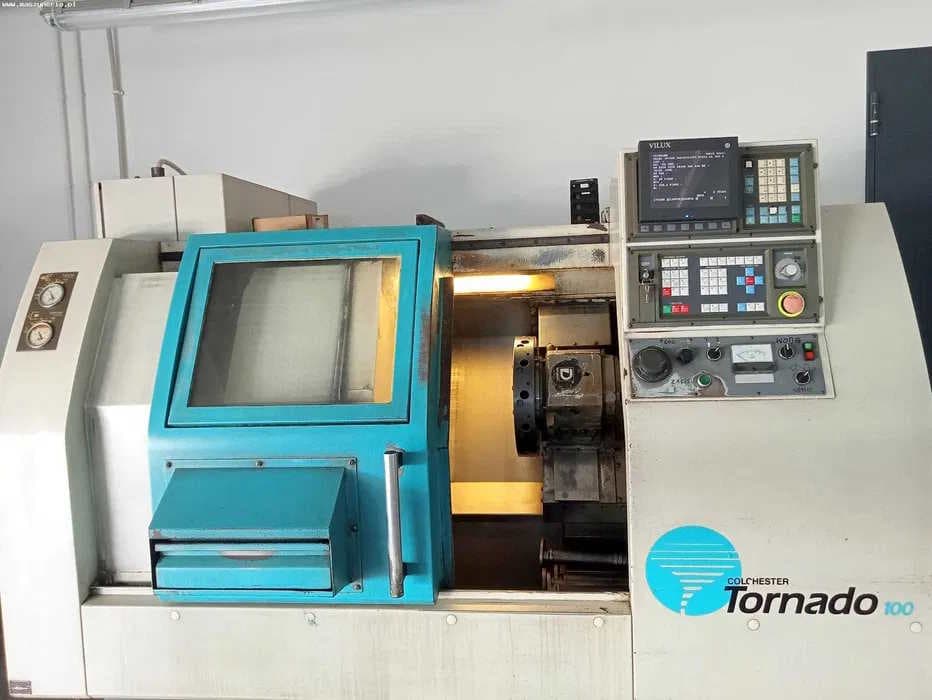

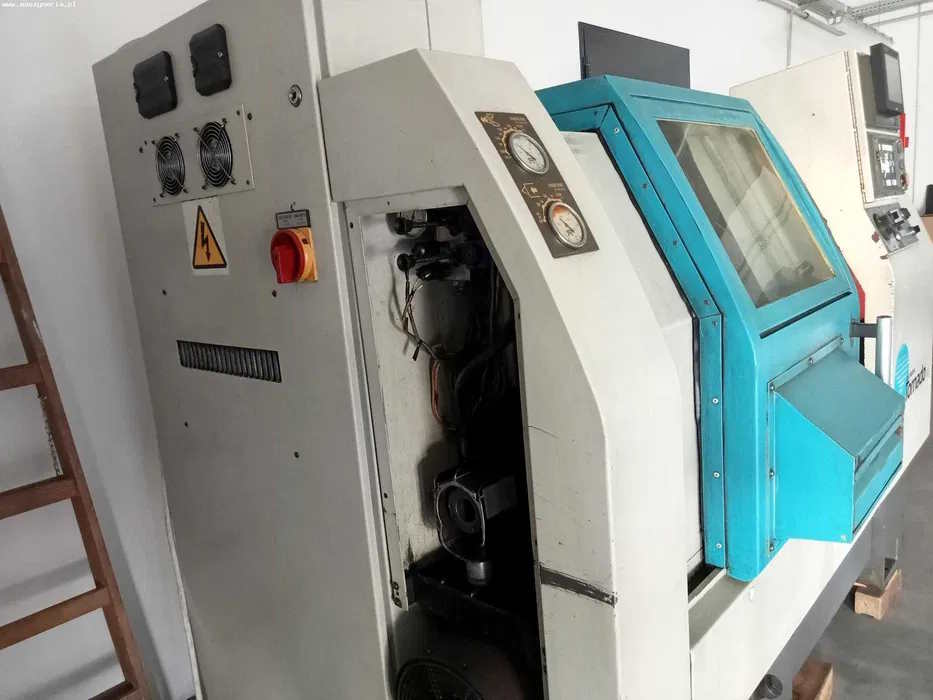

Токарный станок с ЧПУ COLCHESTER Tornado 100-ID17820

COLCHESTER Tornado 100 — это компактный и быстрый токарный станок с ЧПУ, который заслужил репутацию «рабочей лошадки» для точной обработки мелких и средних деталей. Линейка Tornado была разработана британской компанией Colchester (входящей в 600 Group) и славится своей жесткостью, надежностью и простотой в эксплуатации.

Тип: Токарный центр с ЧПУ (наклонная станина).

Конструкция: Монолитная чугунная станина с углом наклона 60°, что обеспечивает высокую жесткость и отличный сход стружки.

Класс: Универсальный станок для мелкосерийного и серийного производства.

Ключевые особенности

• Высокоскоростной шпиндель: Возможность работы на 6 000 об/мин позволяет эффективно обрабатывать детали малых диаметров и использовать современный режущий инструмент.
• Система ЧПУ Fanuc: Использование одной из самых популярных систем управления делает станок простым в программировании и обслуживании (наличие запчастей и знающих операторов).
• Линейные направляющие: Обеспечивают высокую динамику перемещений и точность позиционирования, что важно для сокращения времени цикла.
• Компактность: Малая площадь основания станка позволяет разместить его даже в небольших мастерских или встроить в плотную производственную линию.
• Duo Stable: Особая конструкция станины минимизирует температурные деформации, обеспечивая стабильность размеров в течение всей смены.

Технічні характеристики :
- ЧПУ
- Діаметр точіння над станиною: 420 мм
- Діаметр точіння над поперечними санчатами: 297 мм
- Максимальний діаметр точіння: 186 мм
- Максимальна довжина точіння: 350 мм
- Подача по осях X/Z: 180/350 мм
- Пропускна подача по осях X/Z: 10/15 м/хв
- Максимальна швидкість шпинделя: 6000 об/хв
- Потужність шпинделя (безперервна/30 хв): 5,5/7,5 кВт
- Отвір шпинделя: 42 мм
- Діаметр отвору шпинделя: 61 мм
- Внутрішній діаметр переднього підшипника: 90 мм
- Торець шпинделя: A2-5
- Відстань від центральної лінії шпинделя до підлоги: 875 мм
- Діаметр патрона: 140 мм

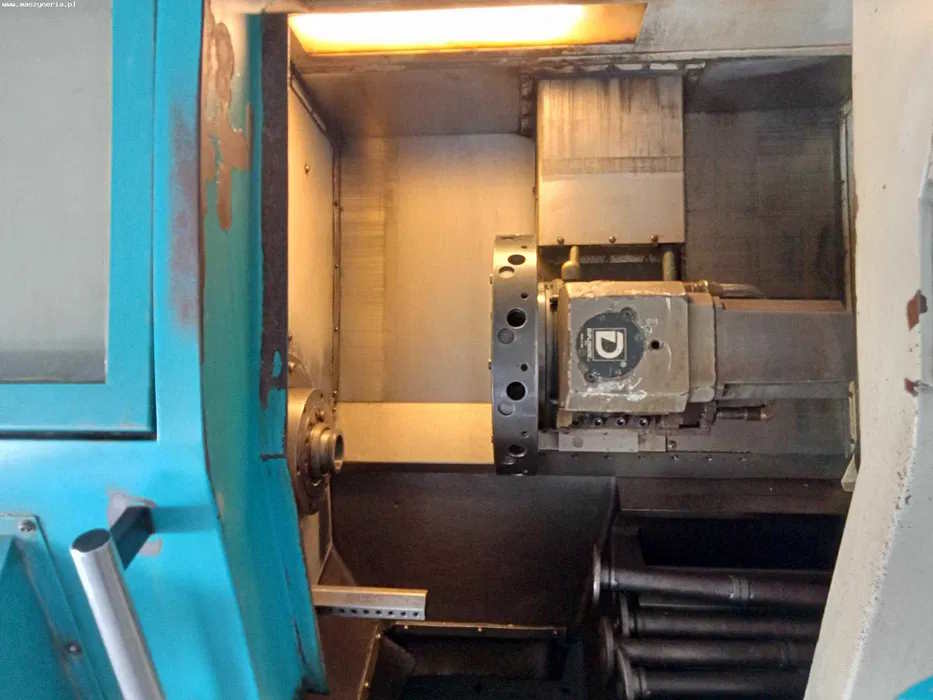

- 12-позиційна револьверна головка
- Тримач інструменту: VDI 3425/30
- Поперечний переріз токарного долота: 20x20 мм
- Максимальний діаметр розточувального верстата: 32 мм
- Задня бабка
- Діаметр пінолі задньої бабки: 63 мм
- Подовження пінолі задньої бабки: 125 мм
- Конус пінолі задньої бабки: MK 4
- Панель HMI: VILUX
- Нахил станини: 60°
- Ширина поперечного супорта: 210 мм
- Місткість бака для охолоджувальної рідини: 63 л
- Витрата охолоджувальної рідини (при 3 бар): 45 л/хв
- Встановлена ​​потужність: 29 кВА
- Необхідна площа: 2,98 м²
- Джерело живлення: 3x 380 В; 50 Гц
- Вага верстата: 2400 кг
