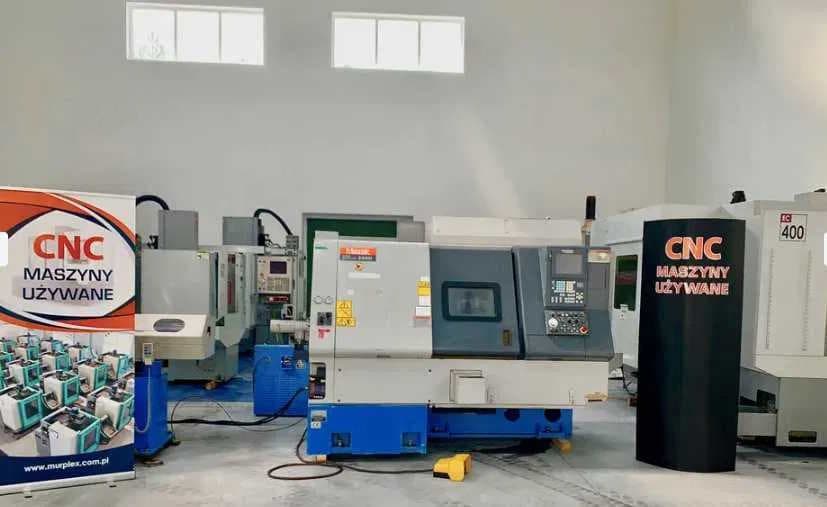

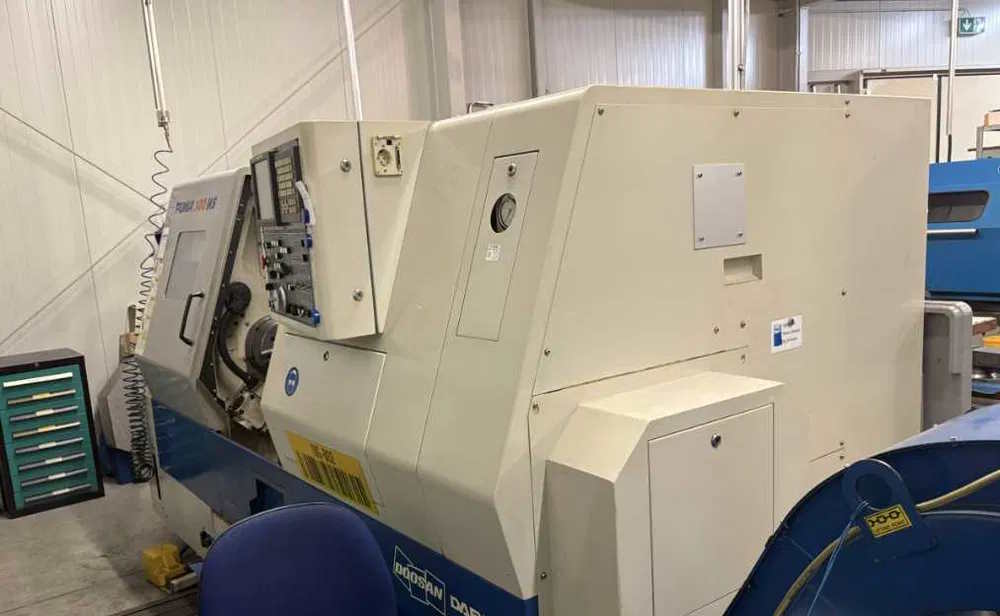

Токарный станок с ЧПУ DOOSAN Puma 300 MS, ось C/B-ID17580

ХАРАКТЕРИСТИКИ
Токарный станок с ЧПУ DOOSAN модели PUMA 300MS, 2006 г., система управления FANUC 18iTB,
Максимальный диаметр обработки над станиной: 590 мм,

Диаметр обработки над суппортом: 450 мм,

Диаметр токарной обработки: 355 мм,

Максимальная длина токарной обработки: 583 мм,

Максимальный диаметр токарного прутка: 76 мм,

Максимальная нагрузка: 220 кг,

Макс. Нагрузка с контршпинделем: 600 кг.

ОСНОВНОЙ ШПИНДЕЛЬ

• Диаметр патрона: 254 мм
• Диаметр отверстия шпинделя: 90 мм
• Диаметр наконечника шпинделя: ASA A2 8''
• Скорость вращения шпинделя: 35-3500 об/мин
• Мощность двигателя шпинделя: 18,5/22 кВт.

ТРАНЗАКЦИОННЫЙ ШПИНДЕЛЬ

• Диаметр патрона: 169 мм
• Диаметр отверстия шпинделя: 53 мм
• Скорость вращения шпинделя: 45-4500 об/мин
• Мощность двигателя: 5,5/7,5 кВт.

ПЕРЕМЕЩЕНИЕ

• Ось X: 250 мм
• Ось Z: 680 мм
• Ось B: 680 мм

Количество инструментов: 12

Количество подвижных инструментов: 12

Скорость вращения подвижного инструмента: 40-4000 об/мин Макс.

Размеры расточного инструмента: 40 мм (диаметр).

Размеры станка с конвейером для стружки: 4710х1800хВ1825 мм.

Вес нетто: 5860 кг.

Трансформатор: 55 кВА.

ОБОРУДОВАНИЕ:

- Конвейер для стружки + резервуар для стружки

- Измерительный щуп для инструмента

- Захват для манипулятора
