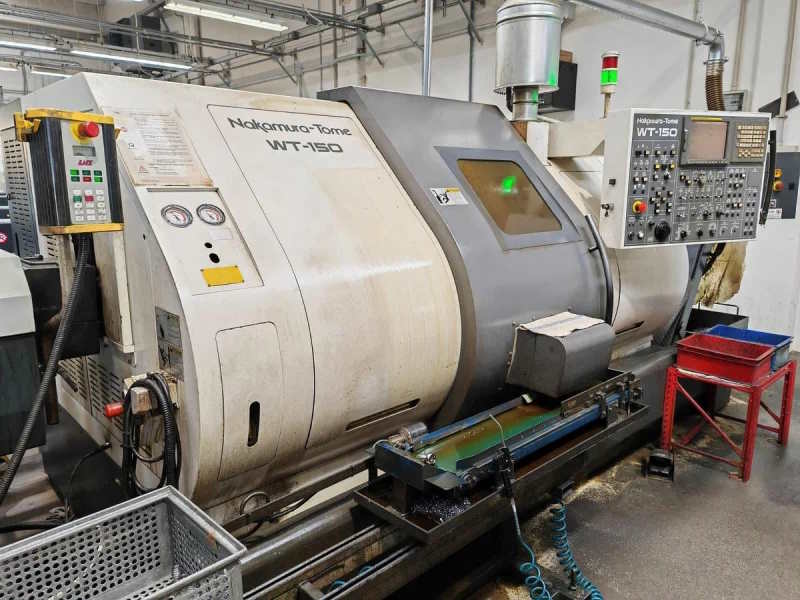

Токарный станок с ЧПУ Nakamura Tome WT 150-ID17794

Nakamura-Tome WT-150 — это высокопроизводительный двухшпиндельный токарный многозадачный центр премиум-класса. Станки Nakamura-Tome считаются одними из лучших в мире для комплексной обработки деталей из прутка. Наличие двух шпинделей и двух револьверных головок позволяет выполнять обработку детали одновременно с двух сторон или обрабатывать две разные детали параллельно.

Тип: Двухшпиндельный токарный центр с ЧПУ и двумя револьверными головками.

Особенность: Наличие оси Y (обычно на верхней головке), что позволяет выполнять сложное фрезерование.

Комплектация: Включает прутковый податчик (Stangenlademagazin) для полной автоматизации процесса.

Ключевые особенности

• Одновременная обработка: Две револьверные головки могут работать одновременно у одного шпинделя или распределяться между главным и противошпинделем. Это сокращает время цикла на 30–50%.
• Перехват детали: Противошпиндель автоматически забирает деталь из главного шпинделя для обработки тыльной стороны, что позволяет получать готовую деталь за один цикл.
• Высокая жесткость: Массивная наклонная станина обеспечивает исключительную точность и чистоту поверхности даже при интенсивных режимах резания.
• Автоматизация: Благодаря прутковому податчику станок может работать в режиме «безлюдной технологии» (особенно в ночные смены).

Описание станка и оборудование

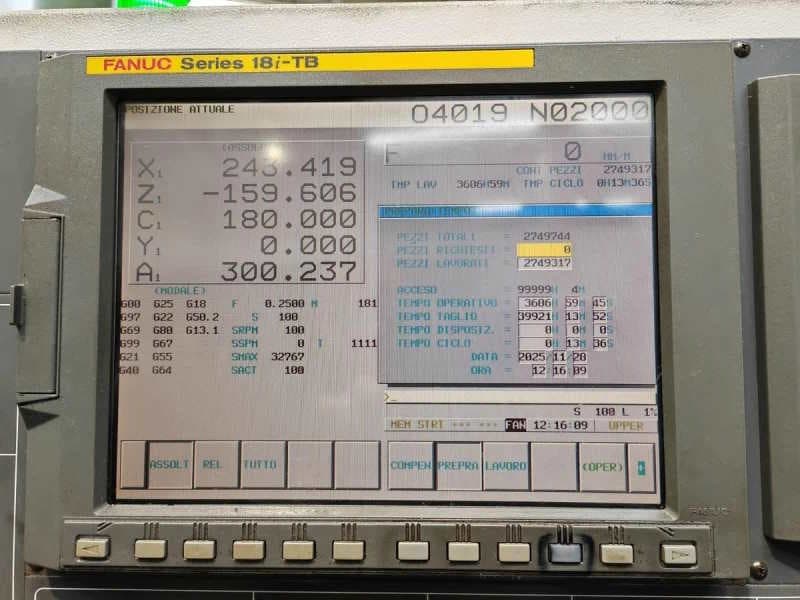

ЧПУ: Fanuc 18i TB

Перемещение по осям:
Перемещение по оси X: 157,5 мм
Перемещение по оси Z: 464,8 мм
Перемещение по оси Y: 35 мм
Перемещение по оси B: 600 мм
Ось C: 360° (0,001°)
Длина токарной обработки: 400 мм
Диаметр токарной обработки: Ø 190 мм
Расстояние между шпинделями: 750 мм
Главный шпиндель:
Скорость вращения шпинделя: 5000 об/мин
Мощность шпинделя: 15/11 кВт
Рабочая мощность по прутку: Ø 52 мм
Дополнительный шпиндель:
Скорость вращения дополнительного шпинделя: 4500 об/мин
Мощность дополнительного шпинделя: 11/7,5 кВт
Верхняя револьверная головка:
Количество позиций инструмента (верхняя): 12
Скорость вращения приводных инструментов (верхняя): 6000 об/мин
Мощность моторизованных инструментов (верхняя): 5,5 / 3,7 кВт
Нижняя револьверная головка:
Количество позиций для инструментов (нижняя): 12
Скорость вращения моторизованных инструментов (нижняя): 6000 об/мин
Мощность приводных инструментов (нижняя): 5,5 / 3,7 кВт
Габариты станка:
Длина: 3675 мм
Ширина: 2258 мм
Высота: 1885 мм
Вес станка: 9000 кг

Принадлежности станка:

- Зажимная рукоятка для заготовки
- Система удаления стружки
- Руководства пользователя
- Устройство подачи прутка: LNS Sprint

Год выпуска: 2003
Подробные характеристики
Система управления: Fanuc
Версия системы управления: 18i TB
Ось Y: 35 мм
Длина токарной обработки: 400 мм
Диаметр токарной обработки: 190 мм
Диаметр отверстия шпинделя: 52 мм
Скорость вращения мин-1: 5000
Мощность шпинделя: 15 кВт
Ось X: 157,5 мм
Ось Z: 464,8 мм
Конвейер для стружки: Да
Количество инструментальных станций: 2
Количество приводных инструментов: 24
Количество осей Y: 1
Количество осей C: 1
Подача прутка: LNS Sprint
Дополнительный шпиндель: Да
Состояние и размеры
Состояние: Видимое
Состояние: Хорошее
Длина: 3675 мм
Ширина: 2258 мм
Высота: 1885 мм
Вес станка: 9000 кг
