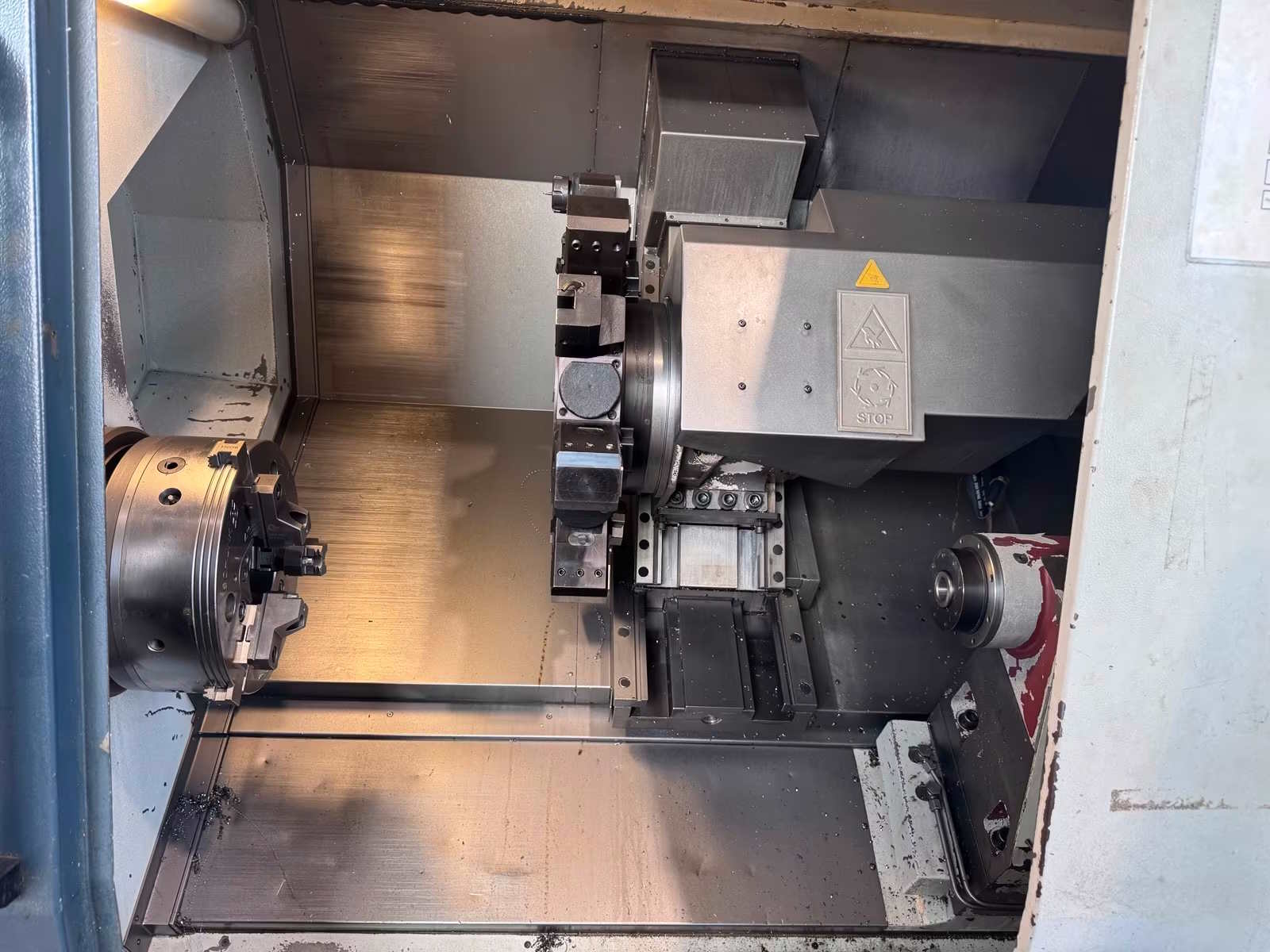

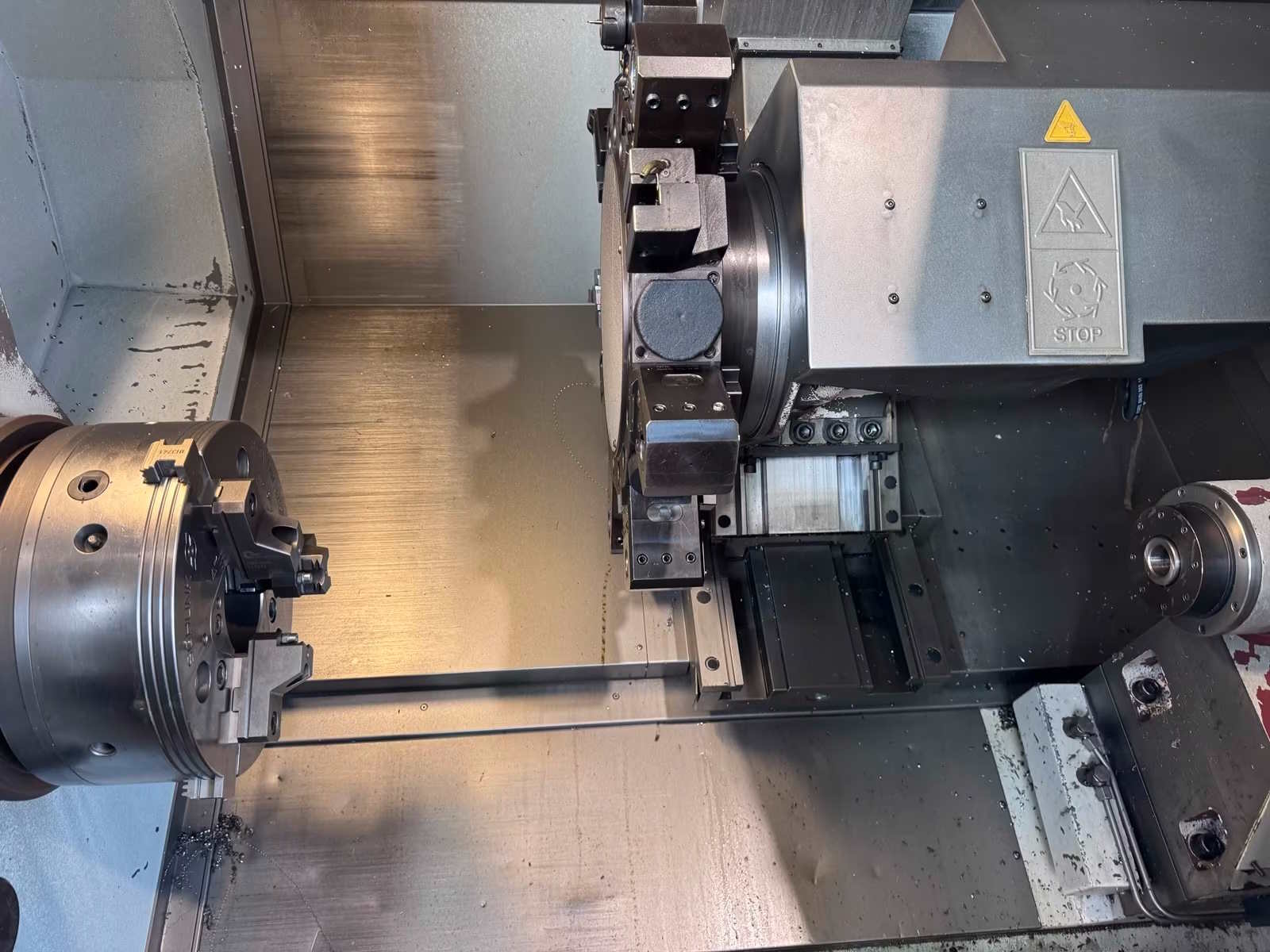

Токарный станок с ЧПУ Spinner TC 800-77-ID17725

Spinner TC 800-77 — это мощный современный токарный центр с ЧПУ, предназначенный для тяжелой и точной обработки крупных деталей. Индекс «77» указывает на увеличенный диаметр отверстия в шпинделе (проход прутка), что делает этот станок идеальным для работы с массивными заготовками.

Технологические особенности

• Высокая жесткость: Станок построен на базе тяжелой наклонной станины, которая эффективно гасит вибрации при силовом точении.
• Направляющие скольжения или роликовые: В зависимости от конфигурации, Spinner часто использует роликовые направляющие повышенной грузоподъемности, что обеспечивает сочетание скорости и жесткости.
• Мощный привод шпинделя: Позволяет снимать большую стружку на низких оборотах, что необходимо при обработке поковок или литья.
• Вариативность: Модель TC 800 может оснащаться приводными инструментами, осью Y и задней бабкой с программным управлением.

Описание:

Вращающийся станок TC 800-77 MCY
Год выпуска 2014
Максимальный диаметр токарной обработки 500 мм
Максимальная длина токарной обработки 900 мм

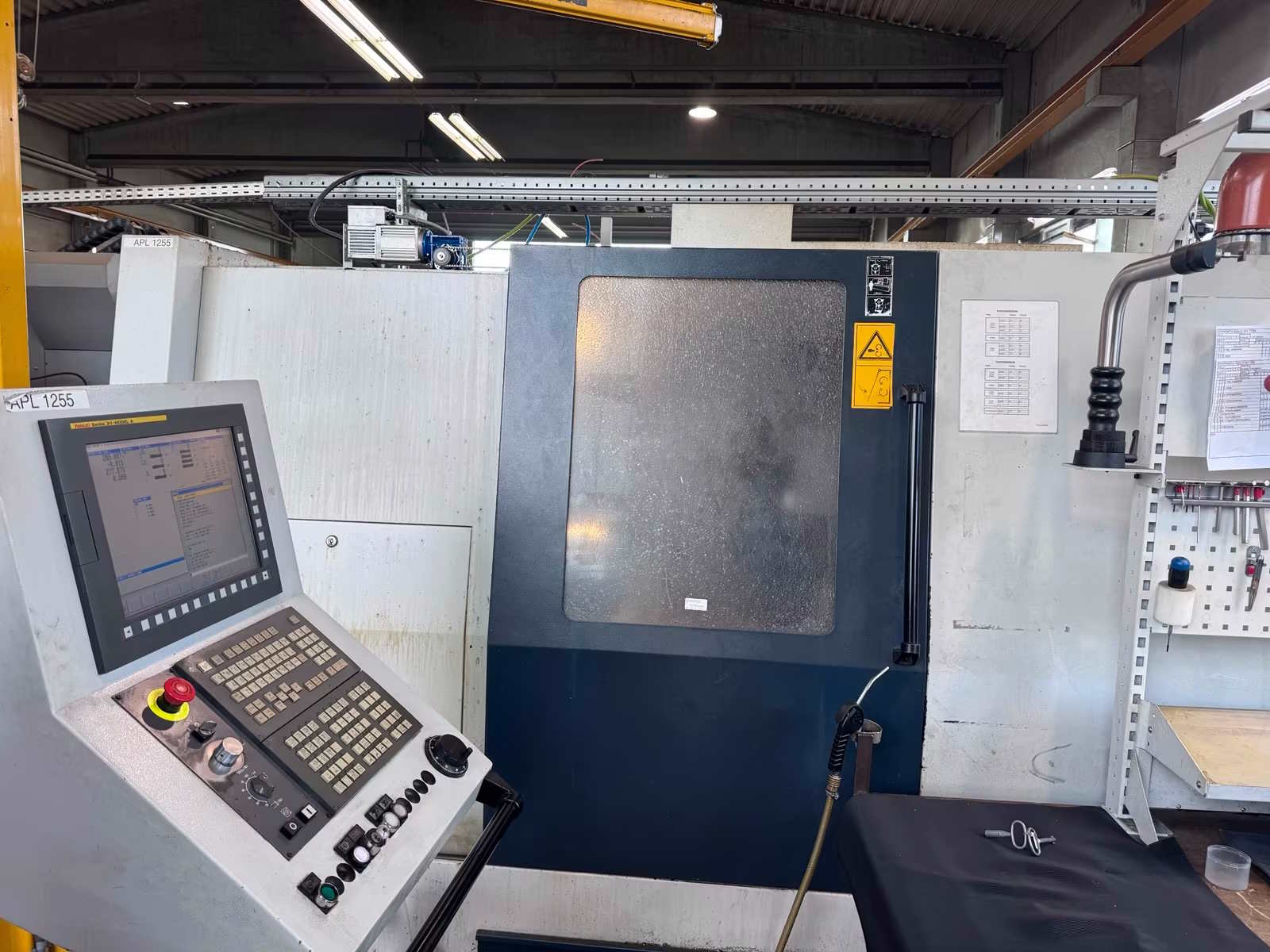

Система управления Fanuc 31i
Максимальный диаметр обработки 800 мм
Главный шпиндель:
Максимальная скорость 3200 об/мин
Мощность привода - главный шпиндель 24 / 33 кВт
Максимальный крутящий момент 630 Нм
Диаметр патрона 250 мм
Конус шпинделя A8
Диаметр прутка 77 мм
Перемещения:
Ось X 360 мм
Ось Y 120 (-55/+65) мм
Ось Z 900 мм
Ось C 360°

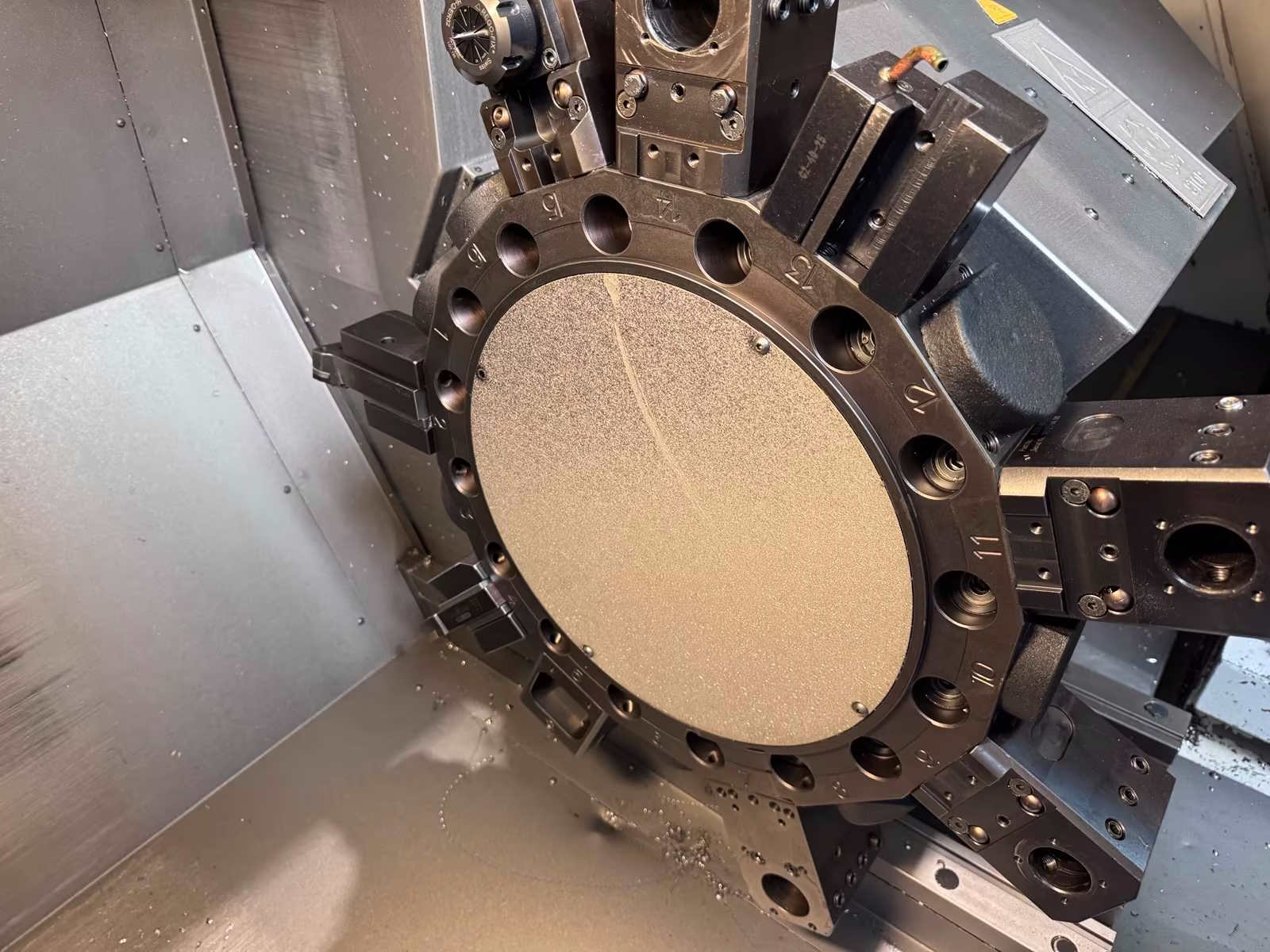

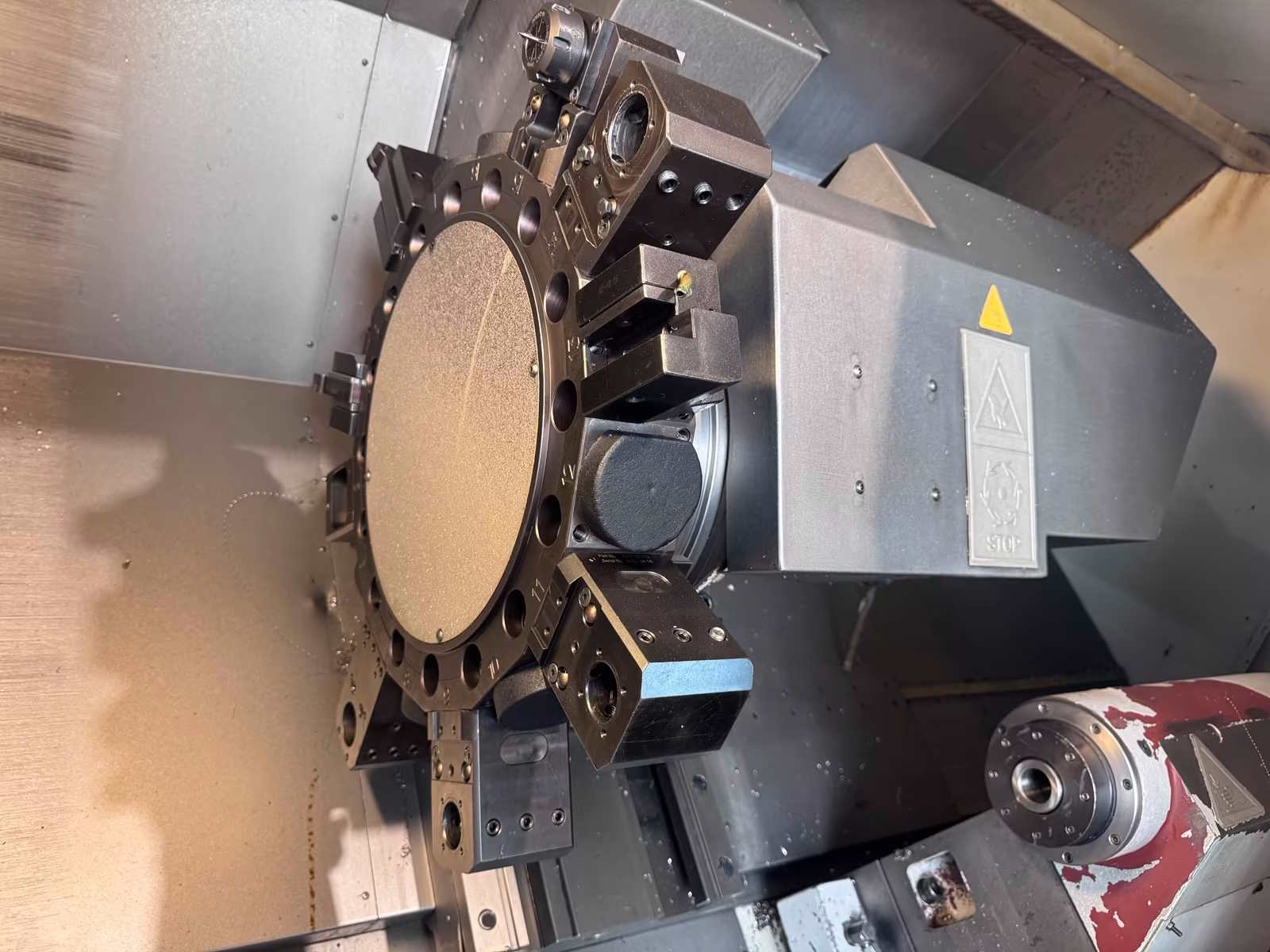

Револьверная головка:
12 позиций инструмента
12 приводных станций
Держатель инструмента VDI 50
Диапазон скоростей - приводные станции, макс. 4000 мин⁻¹
Мощность привода - 5 / 9,6 кВт
Крутящий момент 18 / 35 Нм
Скорость подачи:
Быстрое перемещение X: 15 / Z: 24 м/мин
Общая потребляемая мощность - кВт
Вес станка ок. 7,5 т
Площадь ок. 4,3 x 3,0 x 2,2 м
Блок управления: 44 700
