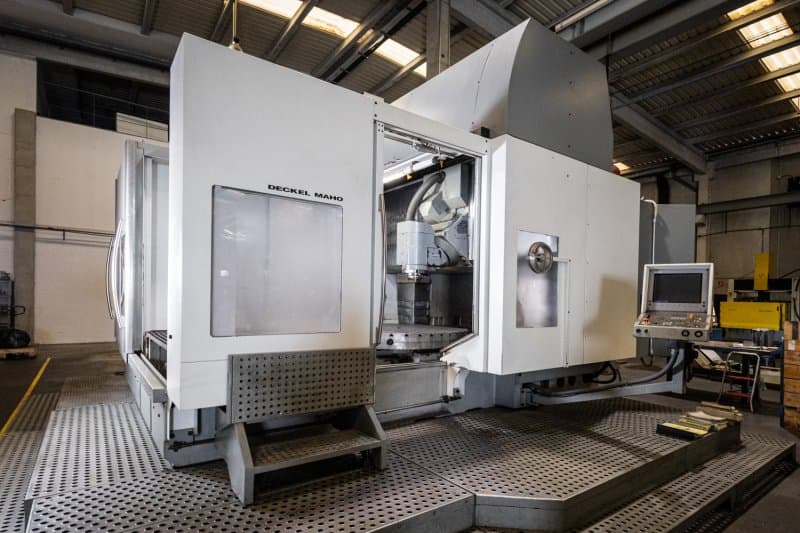

Универсально-фрезерный обрабатывающий центр DECKEL MAHO DMU 200 P-ID17845

Производитель: DECKEL-MAHO
Модель: DMU 200 P
Год выпуска: 2001

Описание

DECKEL MAHO DMU 200 P (модель 2001 года) — это монументальный 5-осевой универсально-фрезерный обрабатывающий центр портального типа. Серия «P» (Portal) от легендарного немецкого концерна (ныне DMG MORI) разработана специально для обработки крупногабаритных и тяжелых заготовок с высочайшей точностью.

В 2001 году эта модель считалась эталоном промышленного оборудования для инструментального производства и тяжелого машиностроения.

Ключевые особенности модели DMU 200 P

  • Портальная конструкция: Неподвижный портал и подвижная траверса обеспечивают колоссальную жесткость. В отличие от консольных станков, точность DMU 200 P не зависит от веса заготовки, так как стол перемещается только по одной оси (или неподвижен в некоторых версиях).

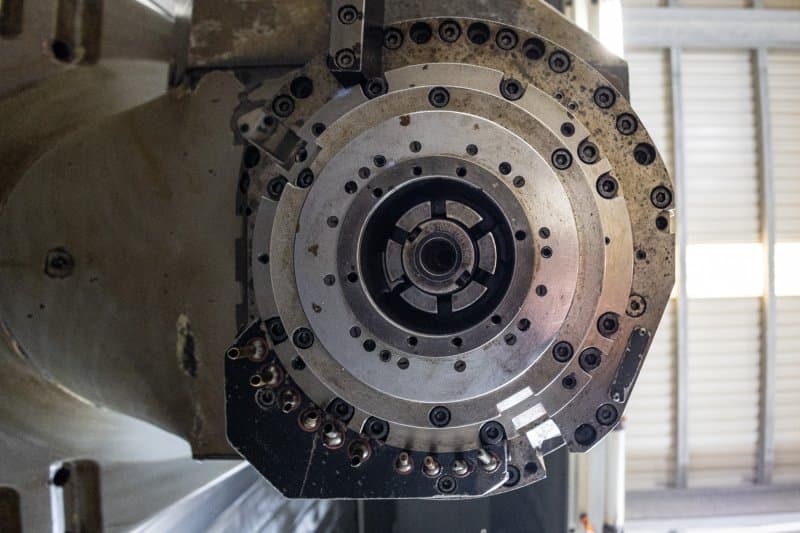

  • Полноценная 5-осевая обработка: Сочетание поворотной фрезерной головы (ось B) и встроенного в стол поворотного круга (ось C) позволяет обрабатывать огромные детали со всех сторон за один установ.
  • Силовое резание: Станок часто оснащался конусом SK 50 или HSK 100 и мощными приводами, что позволяет эффективно снимать большой объем стружки при обработке стали и чугуна.
  • Универсальность головы: Автоматическое позиционирование головы из горизонтального в вертикальное положение расширяет технологические возможности (обработка глубоких полостей, поднутрений).
  • Огромная рабочая зона: Ход по оси Y в 2 метра позволяет устанавливать детали, которые физически не помещаются на большинство стандартных центров.

Характеристики:

Система числового управления: Heidenhain TNC 430

Оси Ход по оси X, мм: 1800 Ход по оси Y, мм: 2000 Ход по оси Z, мм: 1100

Угол оси C: 360º (0,001) Угол оси B: -7/+187º

Скорость подачи, м/мин: 60/40/40

Быстрая подача, м/мин: 60/40/40

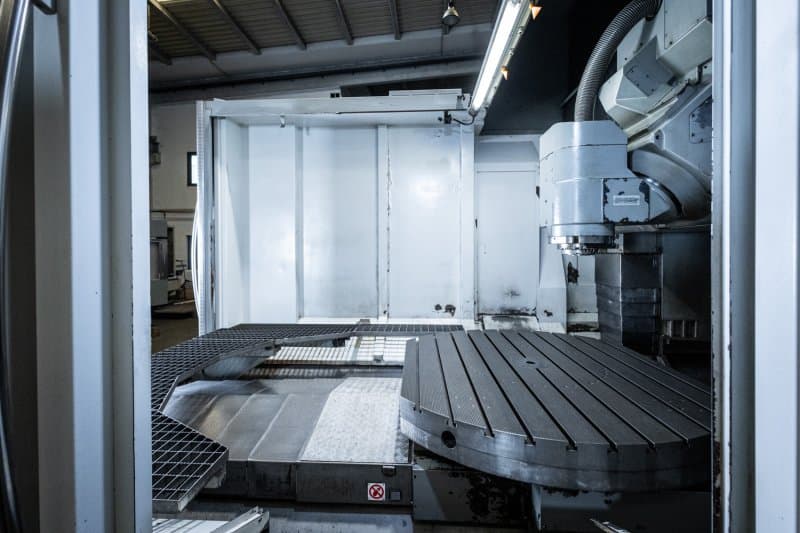

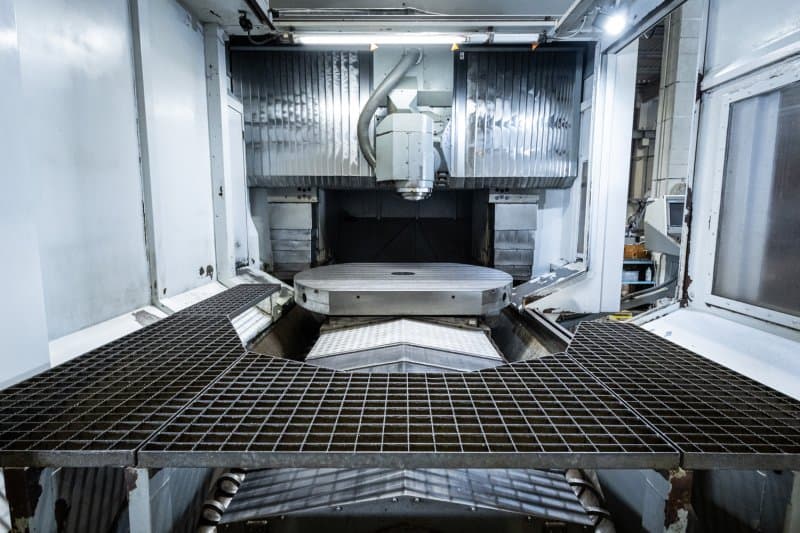

Фрезерно-токарный стол с ЧПУ:

Размеры стола, мм: Ø1700x1400

Максимальный вес заготовки, кг: 5000

Скорость вращения стола, об/мин: 200

Шпиндель Скорость вращения шпинделя, об/мин: 10000

Мощность шпинделя, кВт: 44/32 (40% ED/непрерывный)

Максимальный крутящий момент, Нм: 288/187 (40/100% ED)

Охлаждающая жидкость Охлаждающая жидкость через центральную балку шпинделя: 40

Емкость бака Объем: 900 литров.

Инструментальный магазин HSK-A, держатель инструмента на 100 позиций.

Количество позиций в инструментальном магазине: 60.

Двухзахватный инструментальный магазин.

Время смены инструмента от стружки до стружки: 13,5 с.

Оборудование:

Электронный маховик,

конвейер для стружки,

инфракрасный датчик,

внутренняя подача охлаждающей смазки (через центр),

смотровые окна с поворотным устройством,

моечный пистолет, 4 режима работы,

контроль целостности инструмента.

Время работы: 10356 часов (с приводом),

6223 часа (с рабочим шпинделем).

Габариты/вес основного станка:

Длина мм: 7900,

Ширина мм: 8800,

Высота мм: 4200.
