Универсально-фрезерный обрабатывающий центр DMG DECKEL MAHO - DMU 50 New Design-ID17830

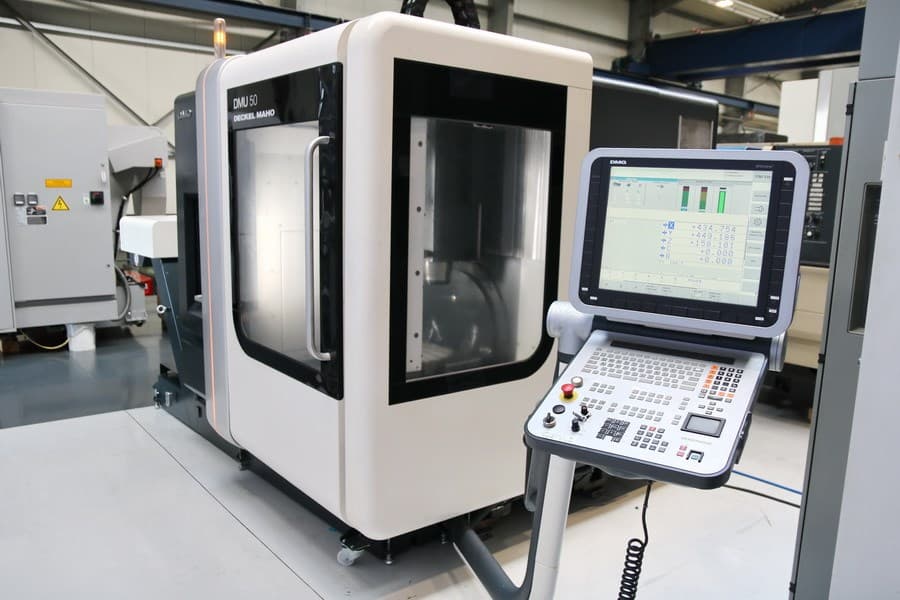

DMG Deckel Maho DMU 50 New Design — это легендарный 5-осевой универсально-фрезерный обрабатывающий центр, который стал эталоном в своем классе. Версия «New Design» отличается обновленным эргономичным корпусом, улучшенной жесткостью станины и современной системой управления (обычно DMG ERGOline).

Этот станок предназначен для комплексной обработки деталей средней сложности за один установ, что исключает погрешности переустановки.

Ключевые особенности5-осевая обработка:

Станок позволяет выполнять позиционную обработку (3+2) или полноценную одновременную 5-осевую интерполяцию (в зависимости от версии ПО и стола).

Интегрированный наклонно-поворотный стол:

Массивная конструкция стола обеспечивает высокую точность при обработке сложных поднутрений и наклонных поверхностей.

Компактность:

При внушительной рабочей зоне станок занимает минимальную площадь в цеху (около 7 м2), что удобно для небольших производств.

Жесткость и точность:

Цельная чугунная станина минимизирует вибрации, позволяя достигать высокого качества чистовой поверхности.

Эргономика New Design:

Большая площадь остекления и удобный доступ к рабочей зоне облегчают наладку и контроль процесса оператором.

Технические детали:

• Ход по оси X: 500 мм
• Ход по оси Y: 450 мм
• Ход по оси Z: 400 мм

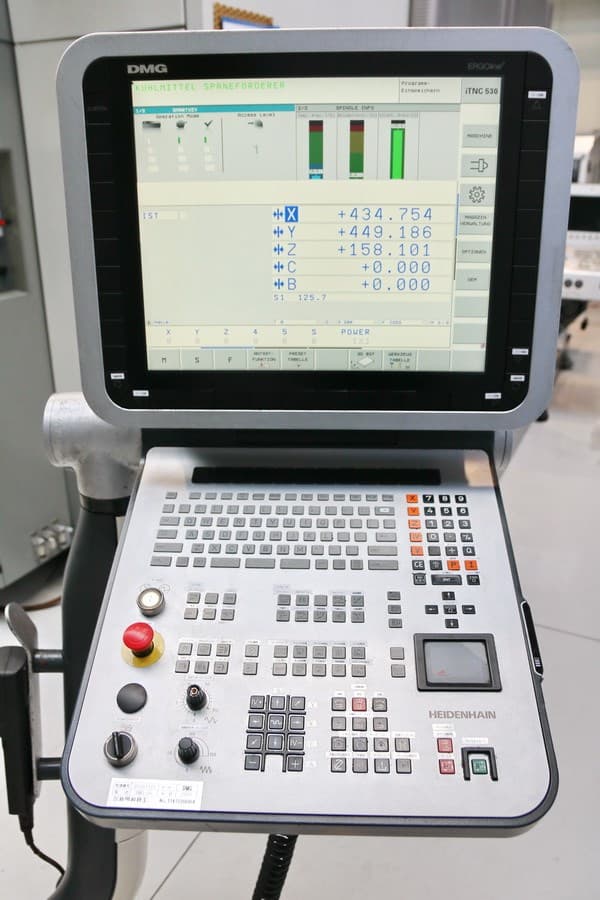

Система управления: Heidenhain iTNC 530
Главный шпиндель:
Диапазон скоростей - Макс. 14 000 об/мин главного шпинделя
Мощность привода - Главный шпиндель 18,9 / 14 кВт
Макс. крутящий момент 100 / 74 Нм
Держатель инструмента: HSK A 63

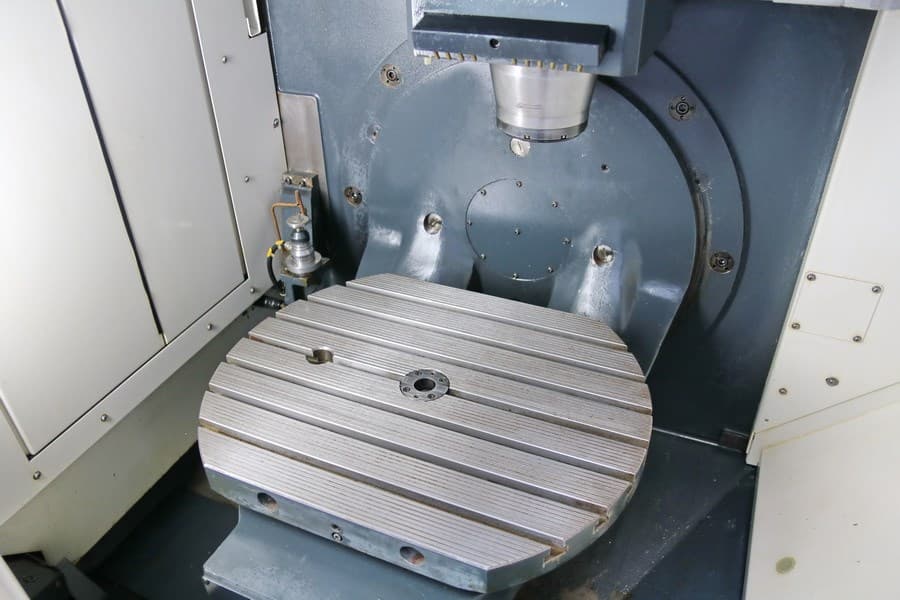

Поворотный стол с ЧПУ:
Площадь зажима стола 630 x 500 мм
Макс. нагрузка на стол 200 кг
Диапазон поворота -110 / +5 °
Диапазон вращения 360 °
Т-образные пазы 7 x 14 x 63 мм
Магазин инструмента:
Количество позиций для инструмента 30
Держатель инструмента: HSK A 63
Макс. вес инструмента 6 кг
Макс. диаметр инструмента 80 мм
Макс. Диаметр инструмента с пустым соседним пазом 130 мм
Максимальная длина инструмента 300 мм
Скорость подачи:
Быстрое перемещение 24 м/мин
Усилие подачи 4,5 кН
Скорость подачи 1 - 24 000 мм/мин
Общая потребляемая мощность 26 кВА
Вес станка около 5,0 т
Требуемое пространство около 3,5 x 3,5 x 2,8 м
