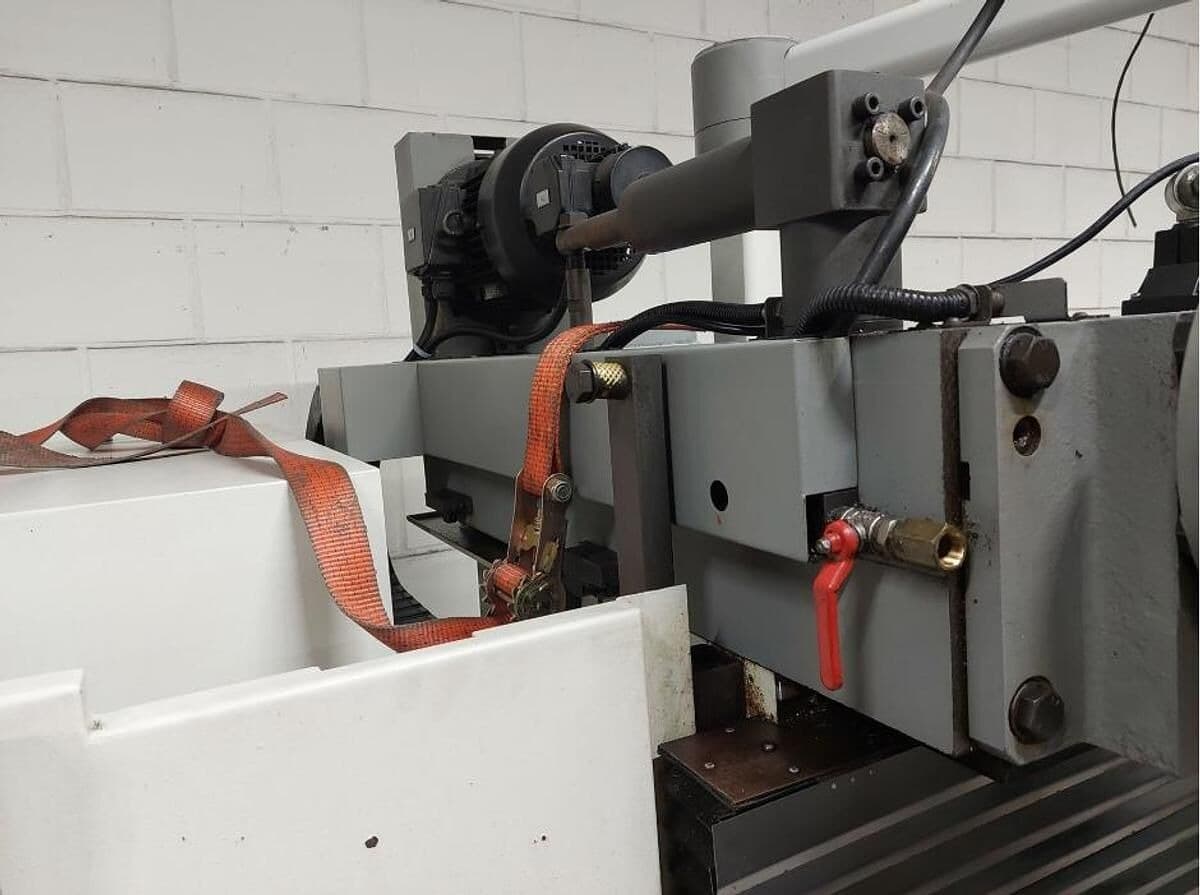

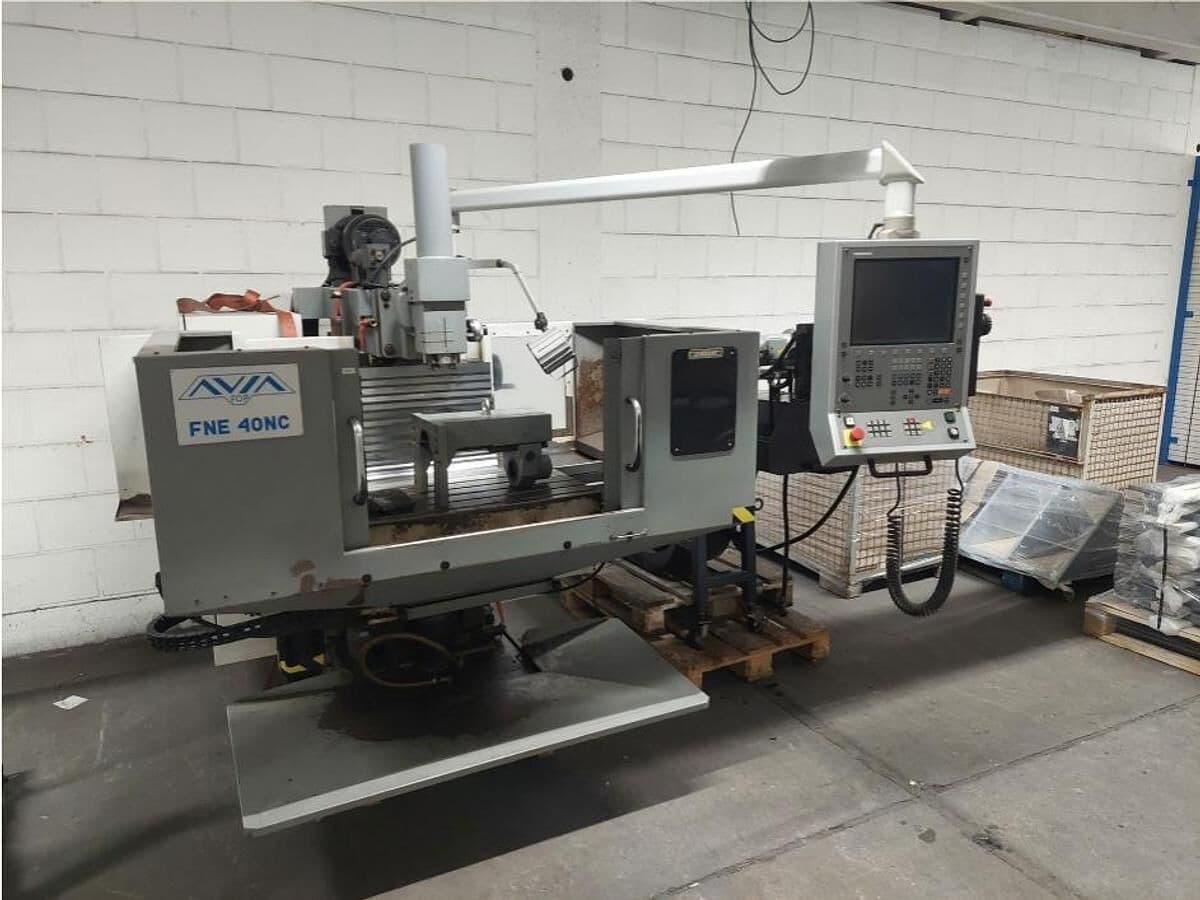

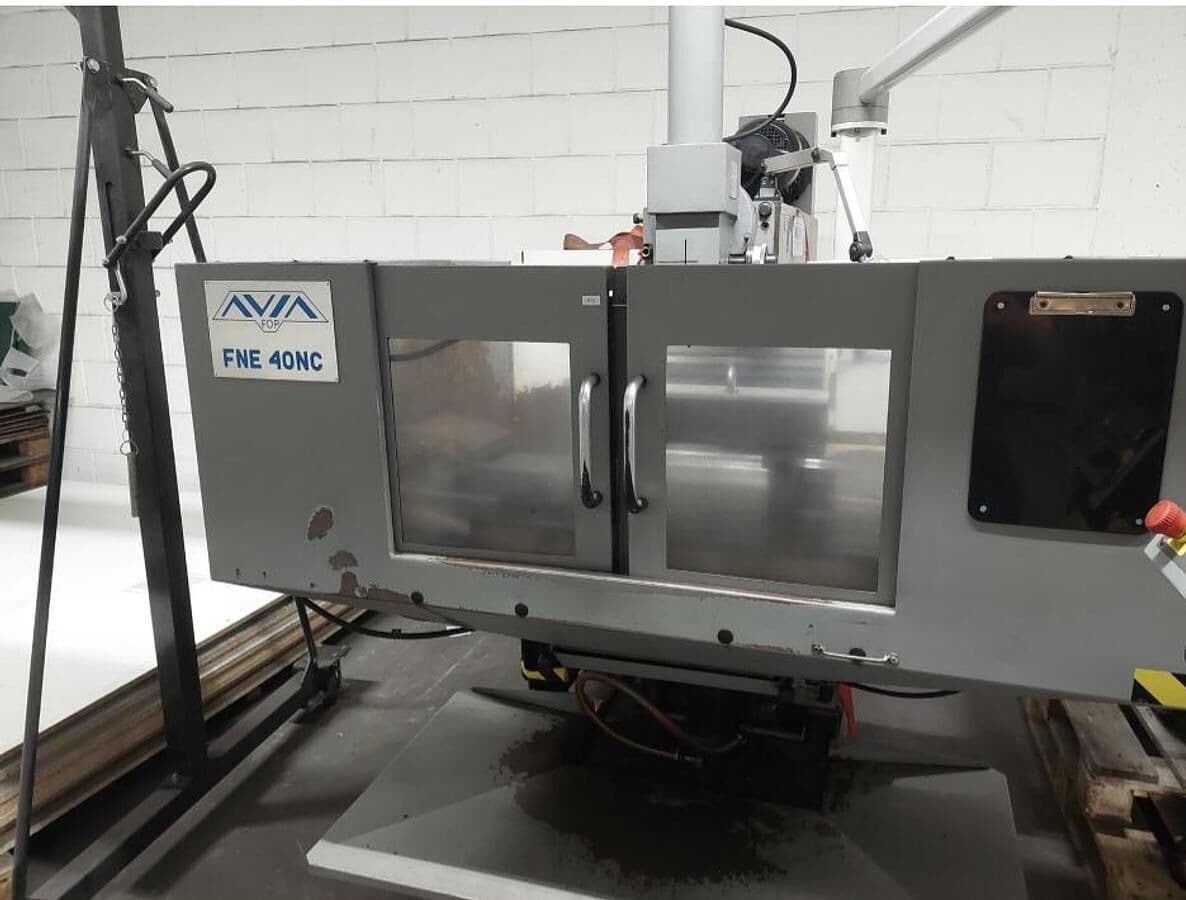

Универсальный фрезерный станок Avia FNE 40P-ID17857

Avia FNE 40P — это универсальный фрезерный станок повышенной точности с инструментальной системой ЧПУ (часто классифицируется как широкоуниверсальный инструментально-фрезерный станок). Произведен польским заводом Fabryka Obrabiarek Precyzyjnych AVIA, который десятилетиями специализируется на высокоточном оборудовании.

Станок серии FNE является переходным звеном между классической механикой и полноценным ЧПУ: он сохраняет эргономику ручного станка (маховики, рычаги), но управляется современной электронной системой.

Ключевые особенности Avia FNE 40P

• Двойная архитектура шпинделя: Станок оснащен вертикальной поворотной головкой, которую можно откинуть, чтобы использовать горизонтальный шпиндель. Это позволяет обрабатывать деталь с разных сторон без переустановки.
• Система ЧПУ Heidenhain: Обычно оснащается "диалоговыми" стойками Heidenhain. Они позволяют как работать в ручном режиме (как на обычном станке), так и писать сложные программы для автоматического фрезерования контуров и сверления сеток отверстий.
• Бесступенчатое регулирование: Скорости шпинделя и подачи регулируются плавно с пульта, что позволяет идеально подобрать режимы под конкретный материал (от пластика до закаленной стали).
• Инструментальная точность: AVIA славится качеством шлифовки направляющих и подгонкой узлов. Станок предназначен для финишных операций, изготовления пресс-форм, штампов и калибров.
• Жесткая массивная станина: Чугунная литая конструкция обеспечивает высокую стабильность и отсутствие вибраций даже при интенсивной работе.

Характеристики:

Стол с фиксированным углом наклона
Зажимная поверхность: 400 x 800 мм
Т-образные пазы: количество / ширина / расстояние между ними: 5 / 14 x 80 мм
Максимальный вес заготовки: 400 кг
Макс. / мин. Расстояние от шпинделя до стола: 500 / 115 мм

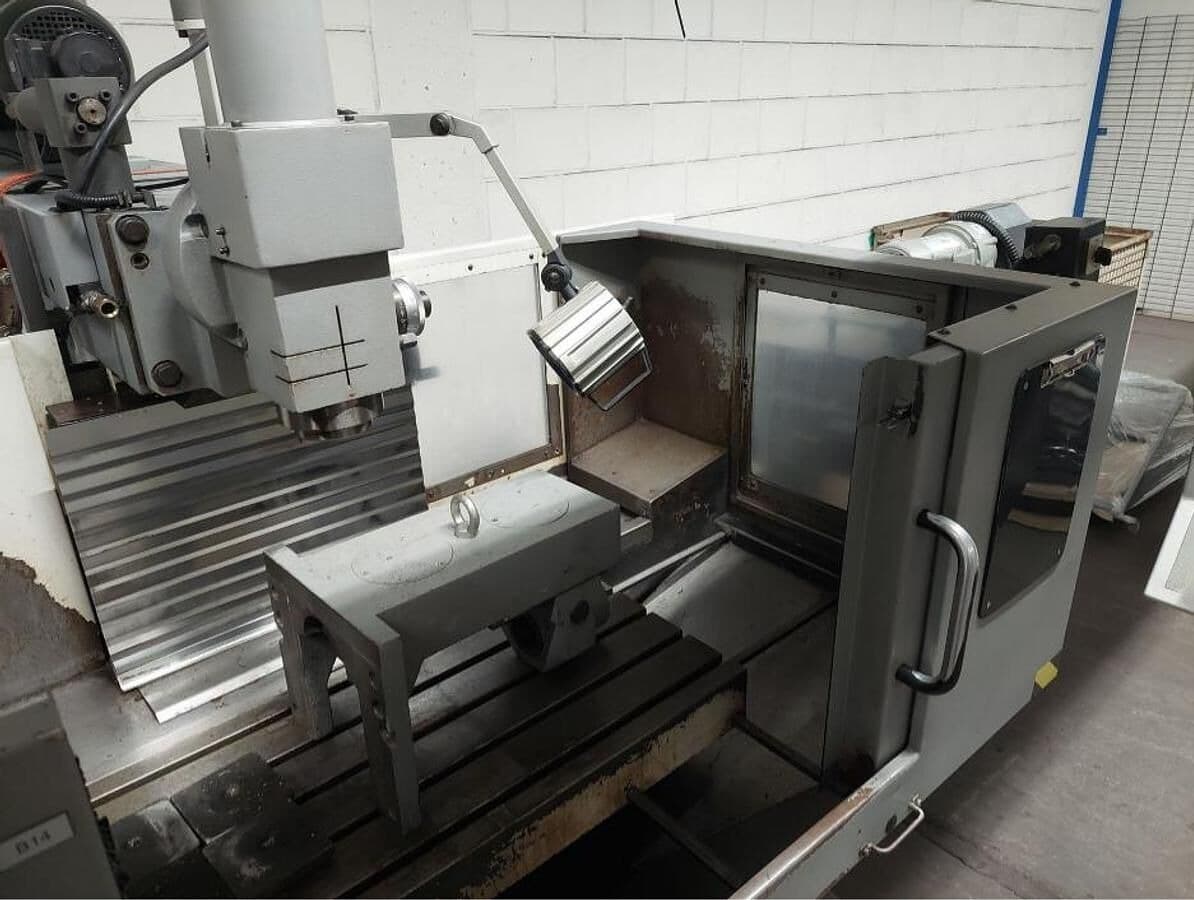

Вертикальный консольный стол
Зажимная поверхность: 300 x 450 мм
Т-образные пазы: количество / ширина / расстояние между ними: 5 / 14 x 80 мм
Шпиндельная головка (горизонтальная)
Держатель инструмента: SK 40 / DIN 69871
Скорость вращения шпинделя (2 диапазона) бесступенчатая: 50 - 4000 об/мин
Усилие зажима инструмента: 10000 Н
Переключение диапазонов скорости: электрогидравлическое
Перемещение по осям
Скорость подачи
Управление подачей: бесступенчатая
Подача по оси X
Подача по оси Y: до 6000 мм/мин
Подача по оси Z: до 4000 мм/мин
Быстрое перемещение по оси X
Подача по оси Y: 6000 мм/мин
Быстрое перемещение по оси Z: 4000 мм/мин
Приводные двигатели
Шпиндельный двигатель S1 (100%): 6 кВт
Крутящий момент шпинделя S1 (100%): 145 Нм
Гидравлический блок: 0,55 кВт
Двигатель насоса системы охлаждения: 0,2 кВт
Вертикальная фрезерная головка
Держатель инструмента: SK 40 / DIN 69871
Бесступенчатая регулировка скорости вращения шпинделя (2 диапазона): 50 - 4000 об/мин
Перемещение пиноли (ручное): 80 мм
Максимальный угол наклона: +/- 45 градусов
Усилие зажима инструмента: 10 000 Н
Вес вертикальной головки: 92 кг
Электрические характеристики
Питание: 3 x 400 В переменного тока
Управляющее напряжение: 24 В постоянного тока
Частота: 50 Гц
Номинальный ток: 35 А
Общая потребляемая мощность: 9 кВт
