Универсальный обрабатывающий центр SPINNER Spinner U5-1530 Advanced-ID17790

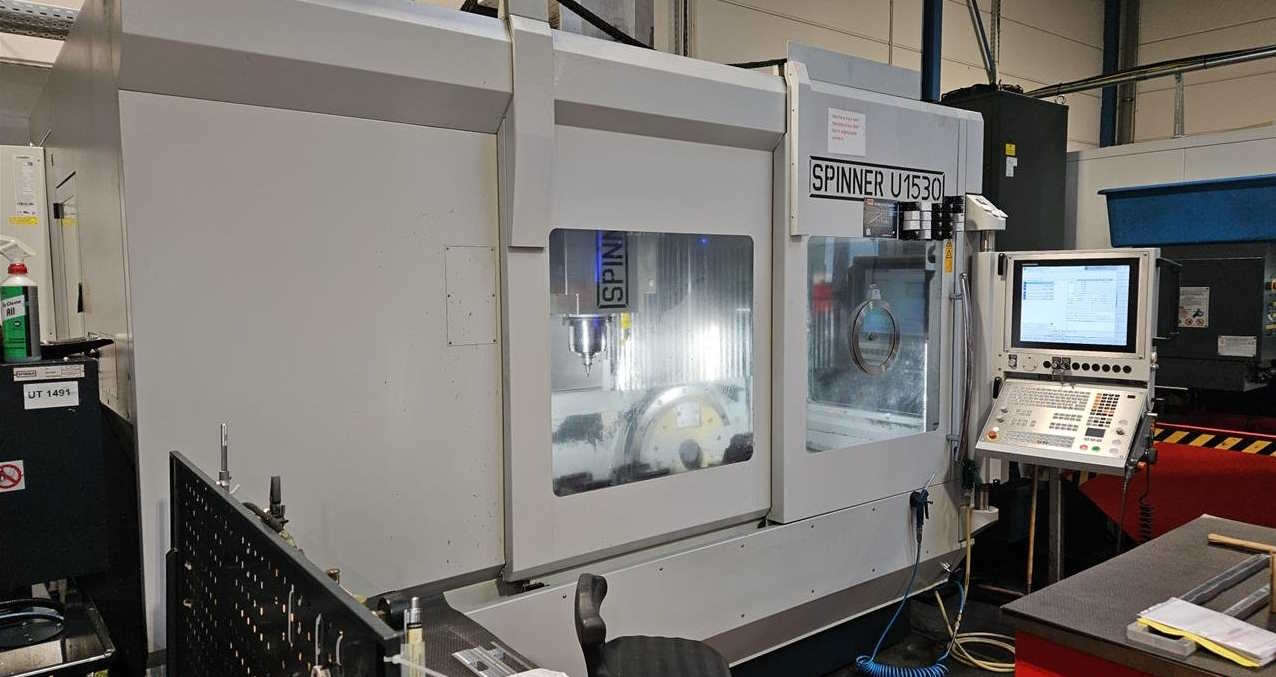

SPINNER U5-1530 Advanced — это высокотехнологичный универсальный обрабатывающий центр, предназначенный для сложной 5-осевой обработки. Немецкая компания Spinner создала эту модель как решение для тех, кому нужна большая рабочая зона и возможность одновременной обработки по 5 осям в одном станке.

• Тип: 5-осевой универсальный обрабатывающий центр.

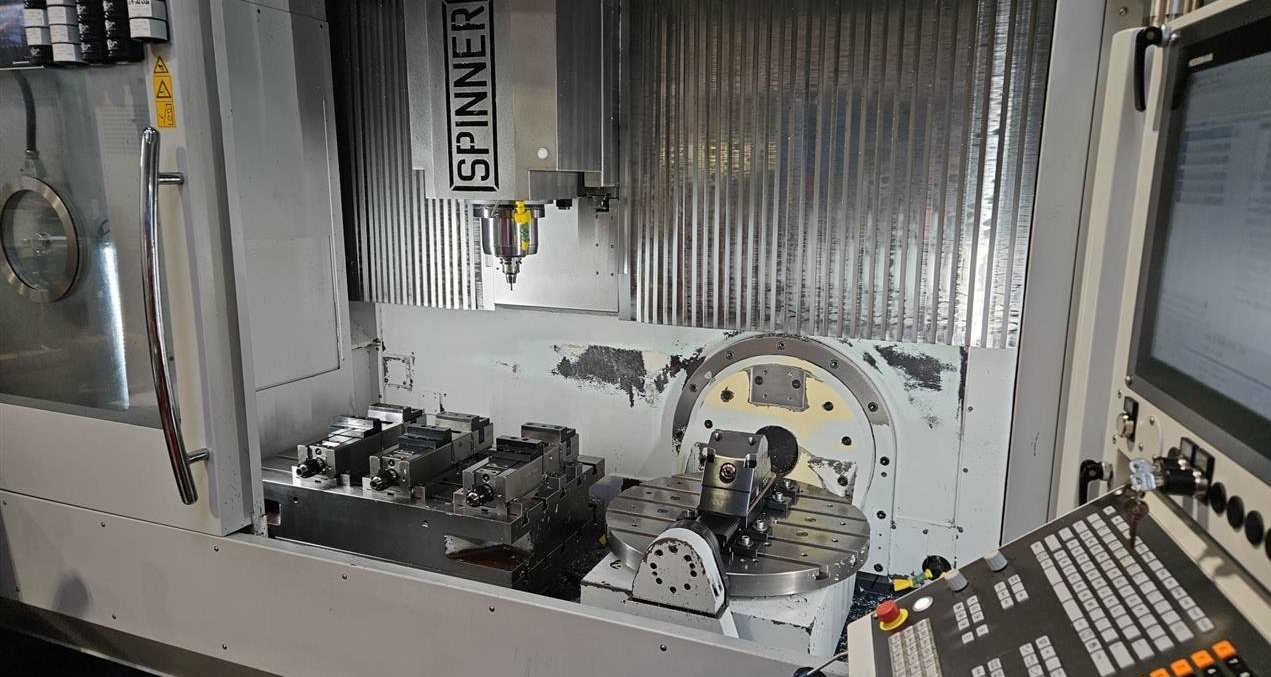

• Конструкция: Подвижная колонна (Traveling Column) с интегрированным наклонно-поворотным столом в левой части и жестким столом в правой.

• Класс: Профессиональное высокоточное оборудование.

Характеристики:

Перемещение по оси X: 1530 мм
Перемещение по оси Y: 530 мм
Перемещение по оси Z: 465 мм
Поворотный стол справа, неподвижный стол X =: 925 мм
Поворотный стол слева, 2-осевой стол X =: 780 мм
Управление: Heidenhain TNC 640

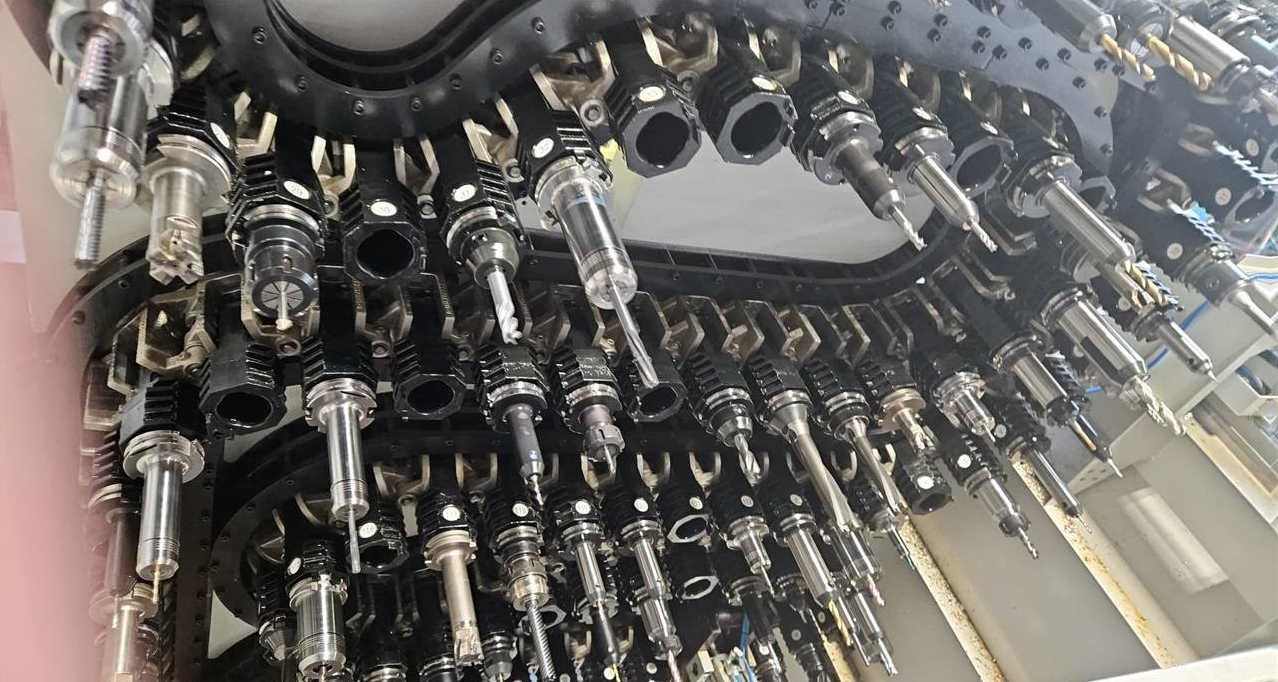

Магазин инструментов: 122 SK 40
Скорость вращения шпинделя - плавно регулируемая: 12 000 об/мин
Крутящий момент шпинделя: 120 Нм
Мощность привода: 22 кВт
Габариты неподвижного стола: 920 x 540 мм
Нагрузка на неподвижный стол: 2000 кг
Максимальный размер заготовки на неподвижном столе: 900 x 500 x 400 мм
Диаметр встроенного 2-осевого поворотного стола: 650 мм
Нагрузка на поворотный стол: 500 кг
Угол поворота по оси B: -90°/+110° ° / град
Максимальный размер заготовки на поворотном столе: 600 x 500 x 400 мм
Размеры заготовки по обеим сторонам стола: 1500 x 500 x 400 мм
Внутреннее давление охлаждающей жидкости: 70 бар
Приблизительный вес станка: 10,5 т
Приблизительные габариты: 3,65 x 2,53 x 2,81 м
Съемный маховик: HR 510 FS
Измерение заготовки контактным щупом: Blum TC 52
