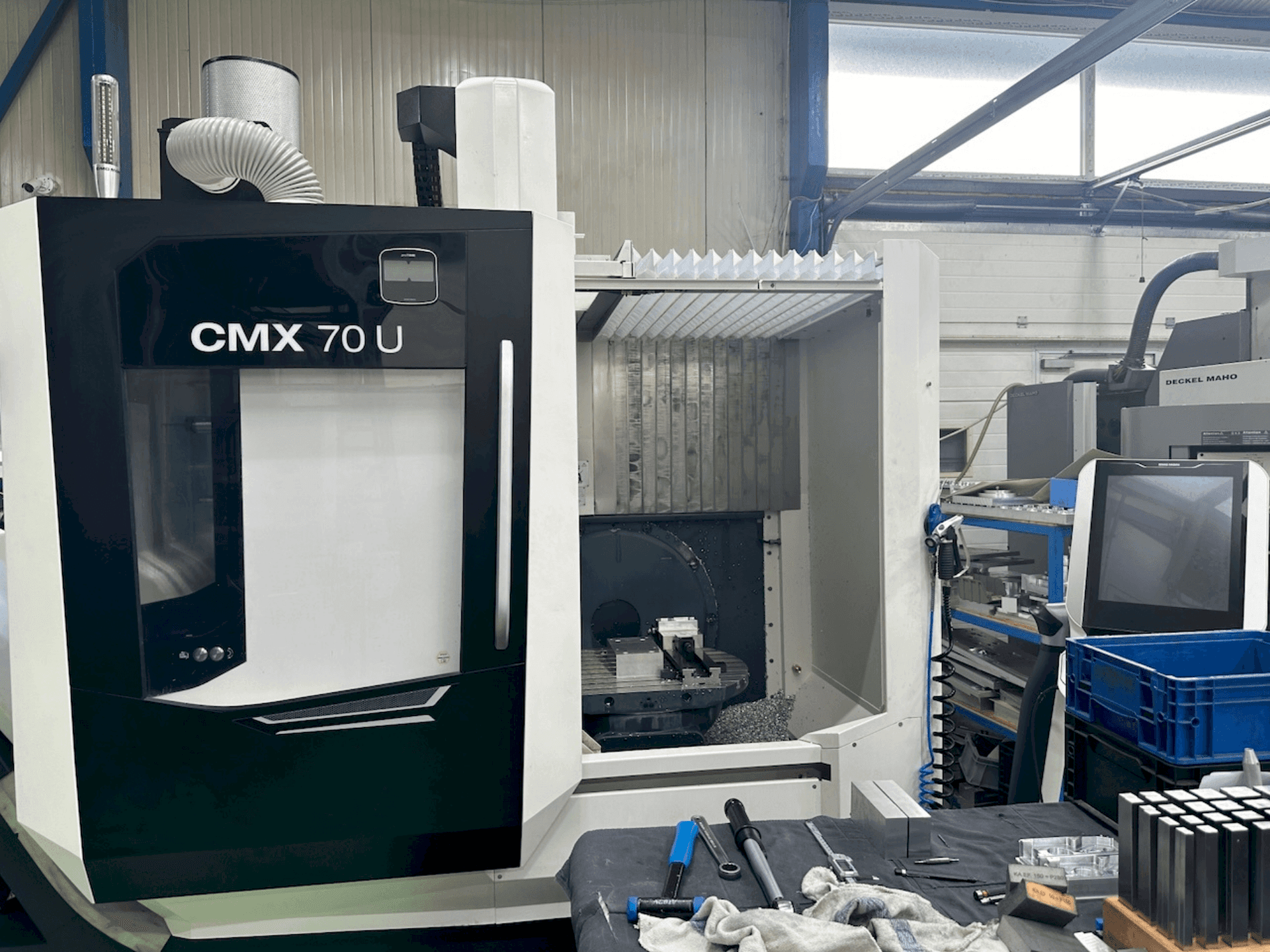

Вертикально-фрезерный станок с ЧПУ DMG MORI CMX 70 U-ID17032

Вертикально-фрезерный станок с ЧПУ CMX 70 U произведён фирмой DMG MORI с системой управления HEIDENHAIN TNC 620 в 2023 году, оснащён поворотно-наклонным столом и системой ЧПУ с мультисенсорной панелью управления, мощным шпинделем с частотой вращения до 12 000 об/мин, встроенным охлаждением через шпиндель и револьверным магазином на 60 инструментов SK 40. Имеет полный 5-осевой диапазон перемещений для высокоточной обработки сложных деталей. Станок обеспечивает высокую точность, универсальность и готов к интеграции в цифровое производство благодаря встроенному IoTconnector.

Основные характеристики:

• Ось X: 750 мм
• Ось Y: 600 мм
• Ось Z: 520 мм
• Оси B/C:
  – Наклонная ось B: от –10° до +95°
  – Ось C: 360°

Рабочий стол:

• Размер стола: Ø800 × 620 мм

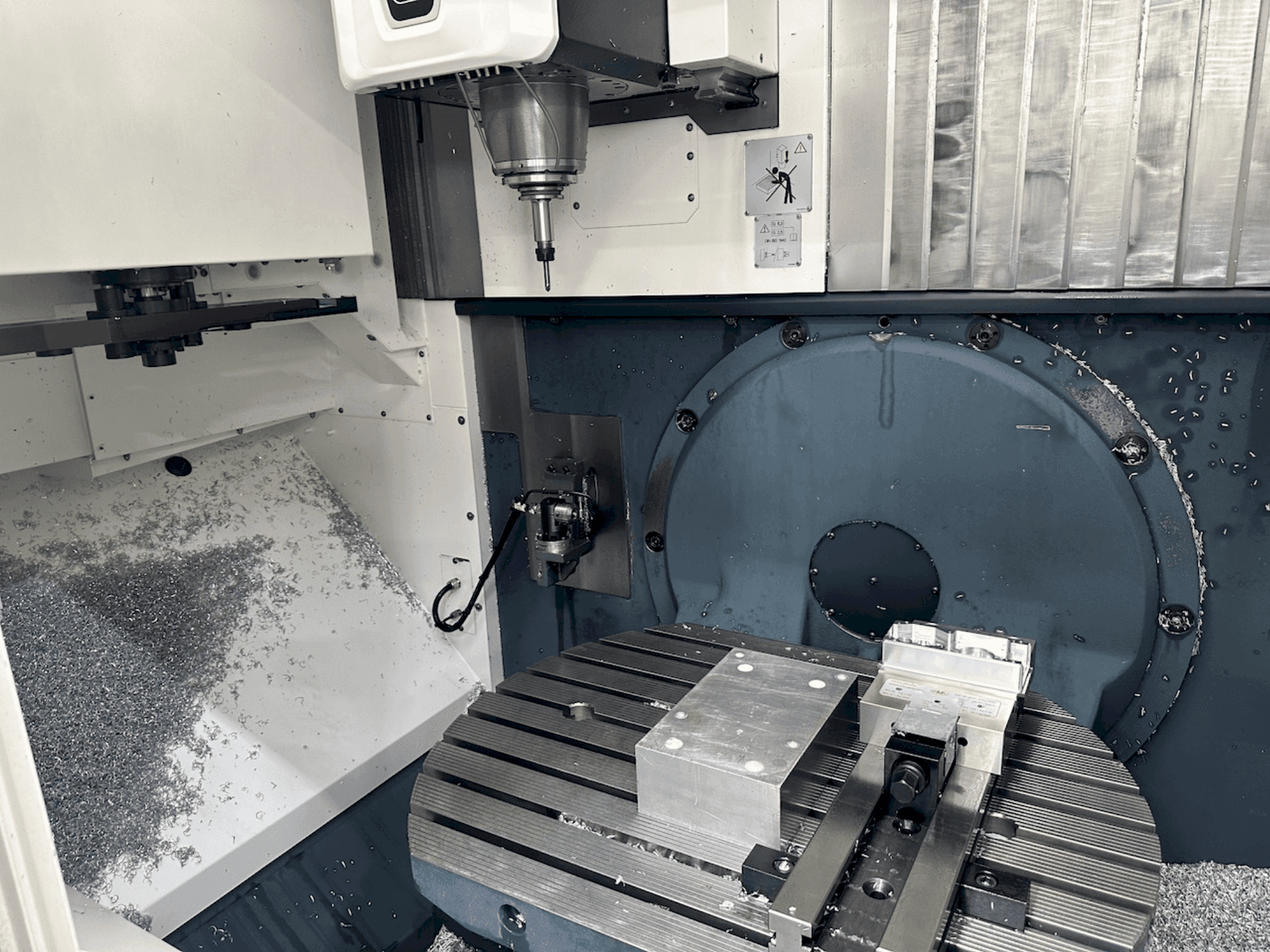

• Поворотно-наклонный стол с приводом по осям B и C

Шпиндель:

• Диапазон оборотов: 20 – 12 000 об/мин
• Мощность главного привода (40/100% ПВ): 13 / 9 кВт
• Конус шпинделя: SK40 DIN 69871
• Система зажима инструмента: по DIN 69872

Инструментальный магазин:

• Тип: цепной с карманами
• Количество позиций: 30
• Двойной захват (Double Gripper) для быстрой смены инструмента

Измерительные системы:

• Прямое считывание по осям X, Y, Z
• Защита от пыли: продув воздухом

Управление:

• Панель: DMG MORI SLIMline®

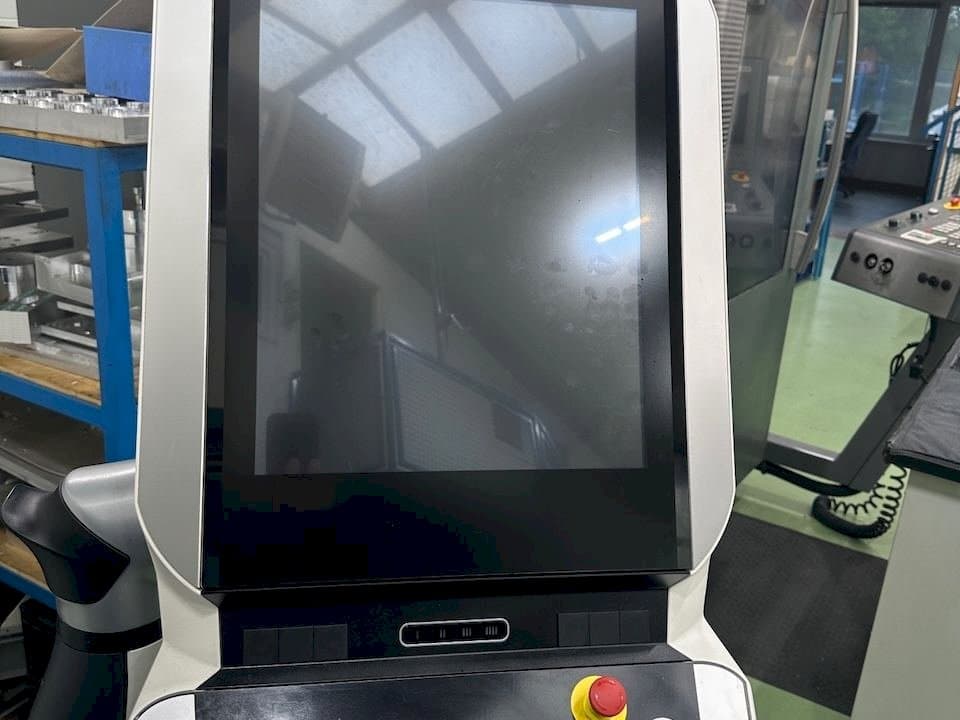

• Дисплей: 19″ Multi-Touch
• Система ЧПУ: HEIDENHAIN TNC 620

Охлаждение и удаление стружки:

• Подача СОЖ через шпиндель (ICS): давление 20 бар
• Тип конвейера: скребковый
• Объём бака СОЖ: 300 л
• Функции через M-код:
  – Промывка основания и руки ATC
  – Оприскиватель СОЖ (coolant spray gun)
• Двойной картриджный фильтр для СОЖ
• Функция продувки воздухом инструмента (переключаемая через M-код)

Дополнительное оснащение:

• Электронное ручное колесо (внешнее)
• Крышка кабины (закрытая рабочая зона)
• Сигнальная лампа с 4 цветами
• DMG MORI IoTconnector — готовность к индустрии 4.0
• Ёмкость для сбора стружки
