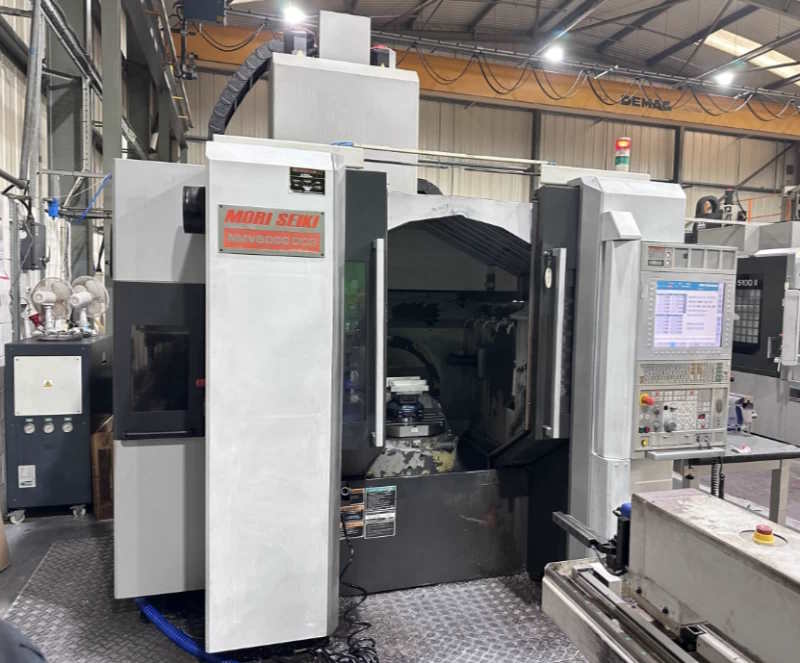

Вертикальный 5-осевой обрабатывающий центр Mori Seiki NMV5000DCG-ID17773

Mori Seiki NMV5000 DCG — это высокотехнологичный вертикальный 5-осевой обрабатывающий центр, который считается одним из самых стабильных и точных в своем классе. Главная особенность модели — использование технологии DCG (Driven at the Center of Gravity), которая сводит к минимуму вибрации за счет приложения тягового усилия через центр тяжести движущихся узлов.

Тип: Универсальный 5-осевой обрабатывающий центр с ЧПУ.

Категория: Металлообрабатывающее оборудование / Многоосевые центры.

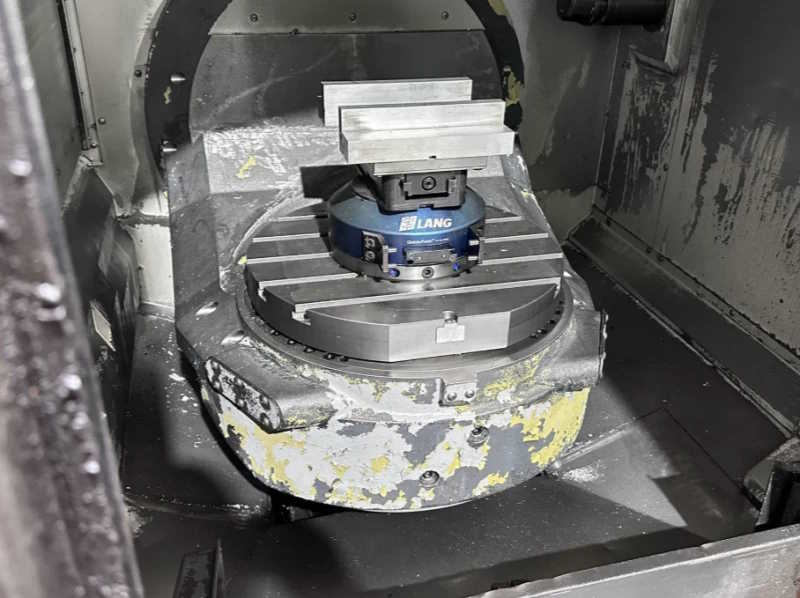

Конструкция: Вертикально-фрезерный с наклонно-поворотным столом (схема «люлька»).

Ключевые особенности

• Технология DCG: Благодаря приводу через центр тяжести, станок лишен «эффекта качелей» при резких ускорениях. Это обеспечивает феноменальную чистоту поверхности и точность геометрии.
• Технология DDM (Direct Drive Motor): Оси B и C оснащены двигателями прямого привода. Это означает отсутствие люфтов, износа зубчатых передач и очень высокую скорость вращения (ось C может работать в режиме точения на некоторых версиях).
• Конструкция «Box-in-Box»: Симметричная конструкция рамного типа обеспечивает высокую жесткость и термическую стабильность.
• Точность: Станок идеально подходит для одновременной 5-осевой обработки сложных криволинейных поверхностей с микронными допусками.

Описание станка и комплектация
Технические данные:

• Ось X: 730 мм
• Ось Y: 510 мм
• Ось Z: 510 мм

Скорость вращения шпинделя: 12 000 об/мин
Тип метчика: BT-40
Емкость инструментального магазина: 61

Система управления: FANUC 31i-A5 серии
Удаление стружки
Рабочее освещение
Продувочное охлаждение
Управление ресурсом инструмента
3D-коррекция инструмента
Интерполяция цилиндра
Программное обеспечение MORI-APM
Частота вращения: 1200 об/мин
Подробные сведения
Система управления: Fanuc
Версия системы управления: 31i-AS
Ось X: 730 мм
Ось Y: 510 мм
Ось Z: 510 мм
Количество паллет: 1
Количество управляемых осей: 5
Количество инструментов: 61
Конус шпинделя: BT 40 BT / SK / ISO / HSK
Скорость вращения шпинделя: 12 000 об/мин
Охлаждение шпинделя: Да
Конвейер стружки: Да
Состояние и размеры
Состояние: Видимое
Состояние: Хорошее
Длина: 2780 мм
Ширина: 2710 мм
Высота: 2603 мм
Вес станка: 6350 кг
