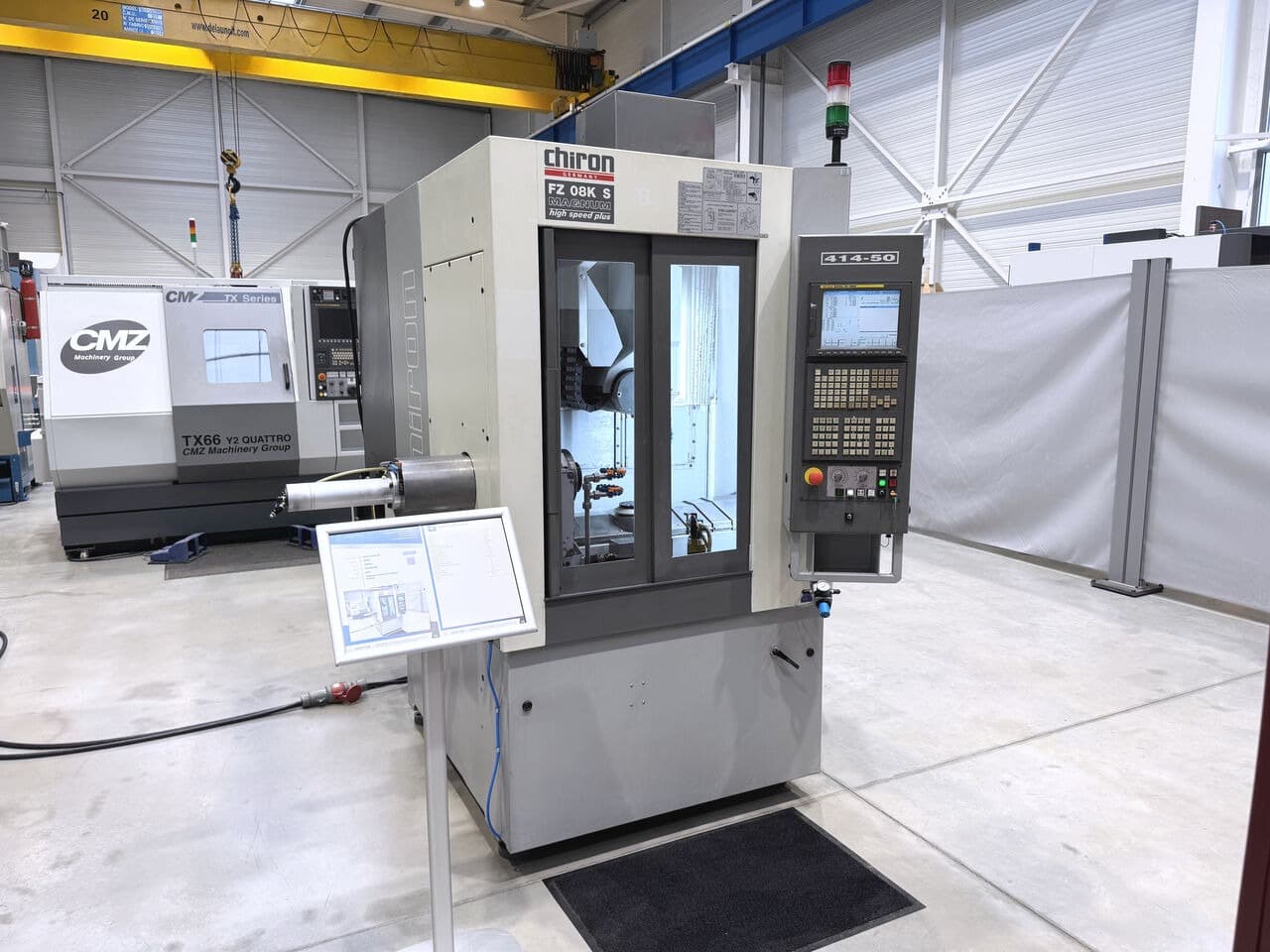

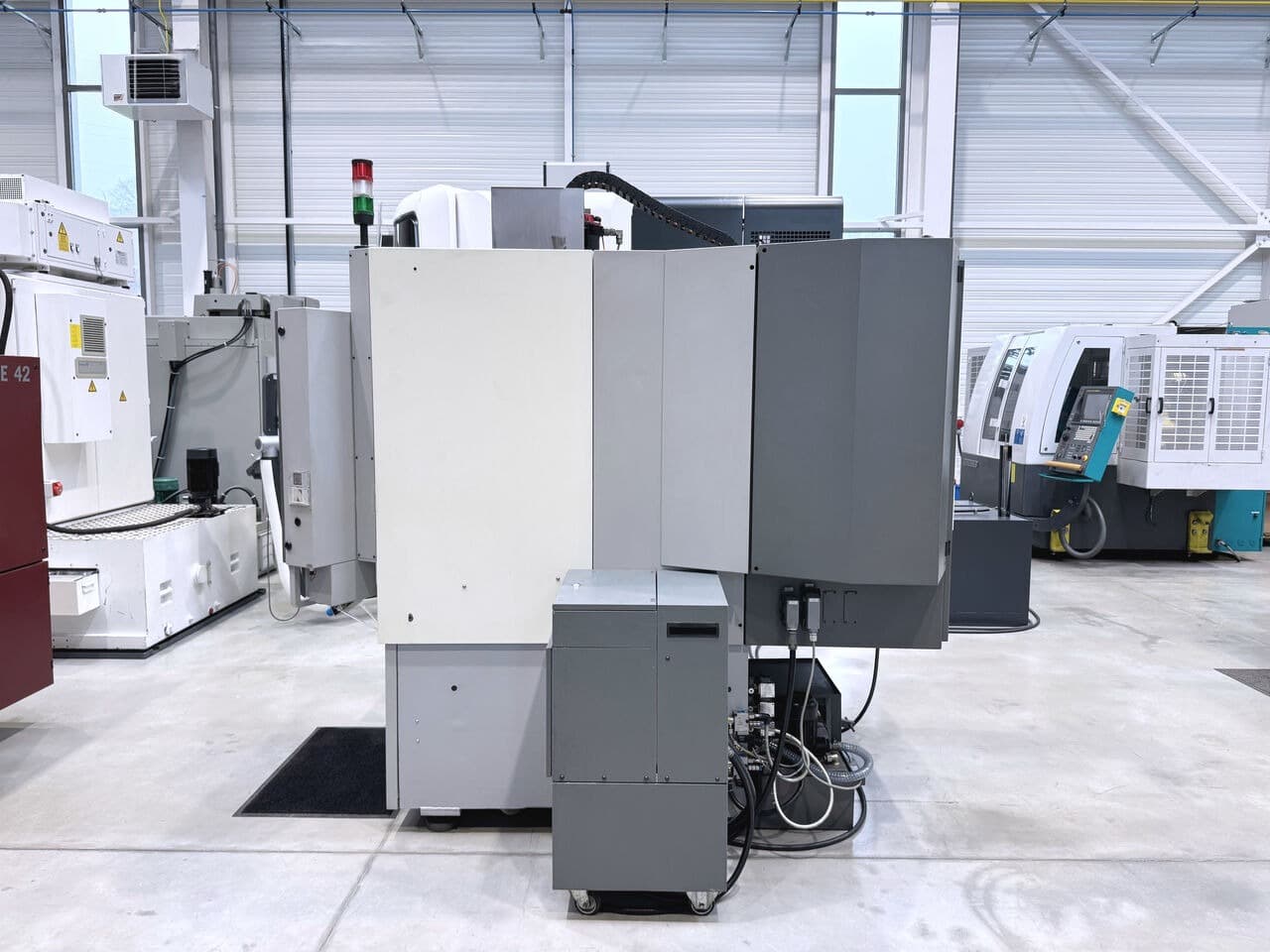

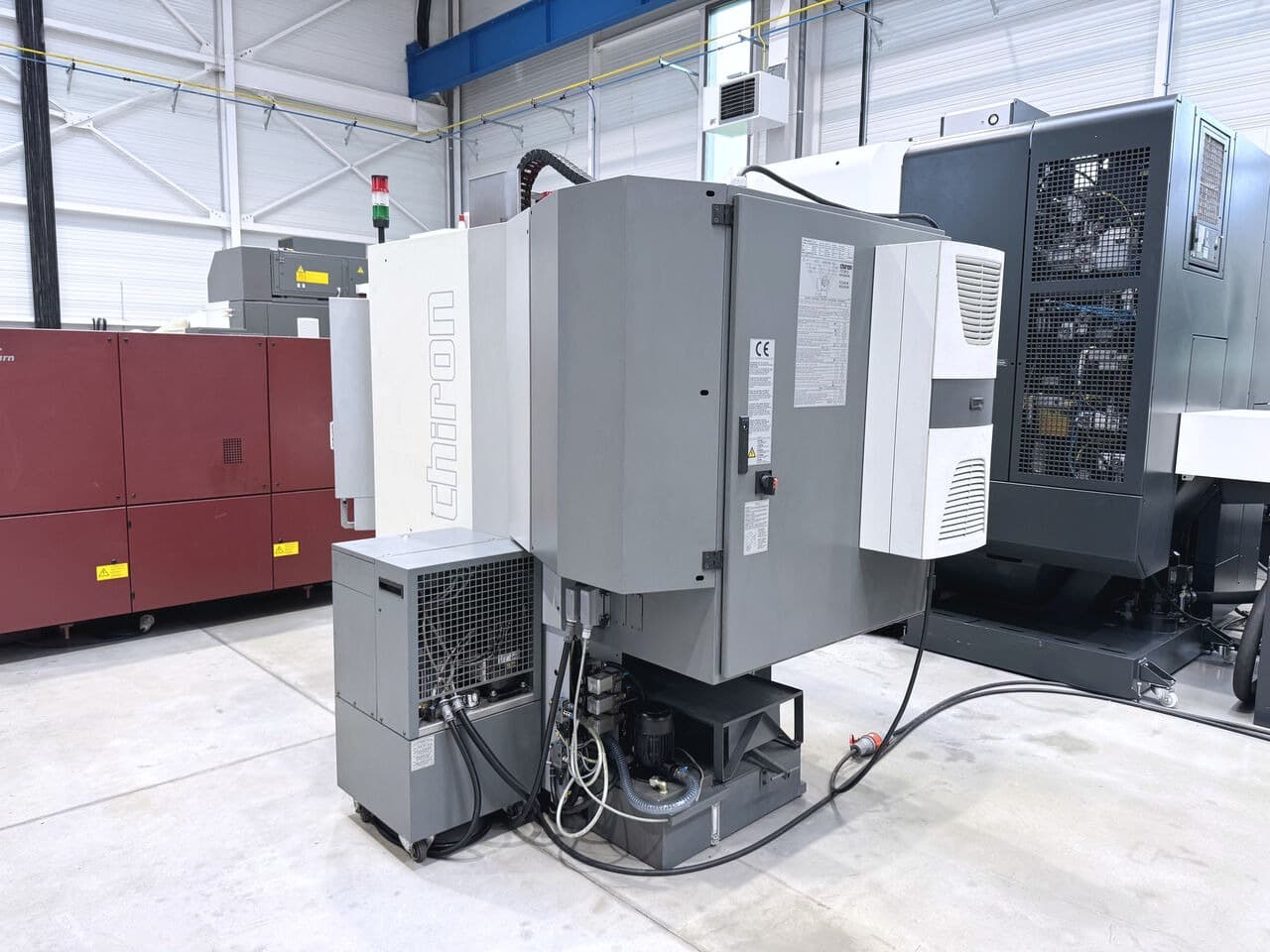

Вертикальный обрабатывающий центр Chiron FZ 08K S Magnum HSP-ID17539

Технические характеристики:

• Скорость вращения шпинделя: 30 000 об/мин
• Количество инструментов: 40
• Перемещение по оси X: 450 мм
• Перемещение по оси Y: 270 мм
• Перемещение по оси Z: 310 мм
• Мощность: 12 кВт
• Напряжение: 400 В
• Количество фаз: 3
• Габаритные размеры: 1,5 м × 2,6 м × 2,3 м

Количество осей: 7

• Ход по оси X: 450 [мм]
• Ход по оси Y: 270 [мм]
• Ход по оси Z: 310 [мм]

Подача по осям X, Y и Z: 75000 [мм/мин]
Максимальный диаметр прутка в токарном шпинделе: 32 [мм]
Максимальная скорость вращения главного шпинделя: 8000 [об/мин]
Максимальная мощность главного шпинделя: 12 [кВт]
Угловой ход по оси A: 360 [°]
Точность индексации по оси A: 0,001 [°]
Ход поворота по оси B: -20° / +115 [°]
Точность индексации по оси B: 0,001 [°]
Тип шпинделя: HSK40
Макс. Скорость вращения шпинделя: 30000 об/мин
Количество станций в магазине смены инструмента: 40
Обработка деталей роботом (обработка 6-й стороны): Да
Интерфейс RS232: Да
Общая потребляемая мощность: 17 кВА
Напряжение питания: 400 В
Наработка часов: 9911 ч
Габариты: 1500 x 2600 x 2300 мм
Вес: 3400 кг

В КОМПЛЕКТ ВХОДИТ:

x1 Образец инструмента RENISHAW TS27R
x1 Блок охлаждения шпинделя
x1 Уловитель деталей
x1 Бак для охлаждающей жидкости
x1 Блок для обработки 6-й стороны (система захвата не входит в комплект)
x29 держателей инструмента типа HSK40 BIG KAISER
x10 цанг типа F37 SCHAUBLIN
x1 Моющий пистолет
x1 3-цветный индикатор состояния
x1 Руководство по техническому обслуживанию
Руководство по электрическим схемам (1 шт.)
Руководство по эксплуатации (1 шт.)
Руководство по программированию (1 шт.)
