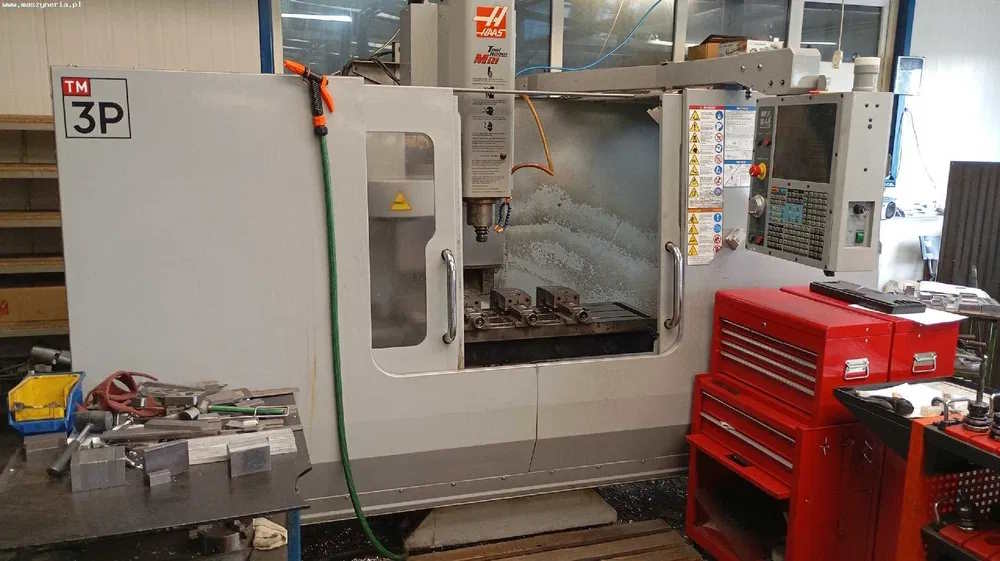

Вертикальный обрабатывающий центр CNC HAAS TM-3PHE-ID17821

HAAS TM-3PHE — это популярный вертикальный обрабатывающий центр серии Toolroom Mill, который сочетает в себе функциональность полноценного станка с ЧПУ и простоту управления. Индекс «P» (Production) означает, что станок оснащен автоматическим сменщиком инструмента и полной кабинетной защитой, в отличие от открытых моделей TM, что делает его пригодным для полноценного производства.

Тип: Вертикально-сверлильно-фрезерный обрабатывающий центр.

Производитель: Haas Automation (США).

Концепция: Переходная модель от универсального станка к высокопроизводительному ОЦ.

Ключевые особенности
Простота управления (WIPS): Система ЧПУ Haas считается самой легкой в освоении. Наличие интуитивного интерфейса и системы визуального программирования (VPS) позволяет работать даже операторам без глубоких знаний G-кода.

Эффективное использование пространства: Несмотря на внушительные перемещения по оси X (более 1 метра), станок достаточно компактен и может работать от однофазной сети (в зависимости от исполнения), что важно для небольших мастерских.

Автоматический сменщик: В версии PHE установлен 10-позиционный сменщик, что позволяет выполнять сложные циклы обработки без участия оператора.

Жесткость и точность: Литая чугунная станина обеспечивает достаточную стабильность для чистовой обработки стали, алюминия и пластиков.

Доступность запчастей: Haas — одна из самых массовых марок в мире, поэтому сервис и расходные материалы для него легко найти.

Технические характеристики фрезерного центра HAAS TM-3PHE
- Система ЧПУ: HAAS
- Подача по осям X/Y/Z: 1016/508/406 мм
- Быстрая подача по осям X, Y, Z: 10,2 м/мин
- Рабочая поверхность стола (Д x Ш): 1467 x 368 мм
- Максимальный вес заготовки: 454 кг
- Шпиндель с воздушным охлаждением
- Максимальная скорость вращения шпинделя: 6000 об/мин
- Мощность привода шпинделя: 5,6 кВт
- Максимальный крутящий момент шпинделя (при 1200 об/мин): 45 Нм
- 10-позиционный инструментальный сменщик
- Максимальный диаметр инструмента: 89 мм
- Максимальный вес инструмента: 5,4 кг
- Среднее время смены инструмента: 5,7 с
- Время смены инструмента (от стружки до стружки): 6,5 с
- Максимальное расстояние между шпинделем и рабочим столом: 508 мм мм
- Минимальное расстояние между шпинделем и рабочим столом: 102 мм
- Ширина Т-образного паза: 16 мм
- Расстояние между Т-образными пазами: 101,6 мм
- Количество Т-образных пазов: 3
- Питание: 3x 366-425 В; 50/60 Гц
- Вес станка HAAS™ 3PHE: 2622 кг
