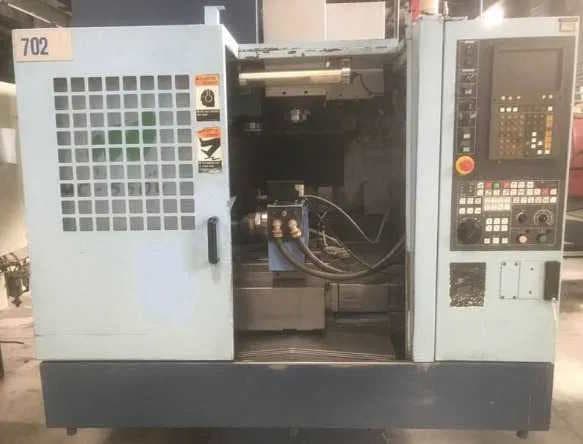

Вертикальный обрабатывающий центр Matsuura - MC 550 VX-ID17898

Matsuura MC-550VX — это высокоточный вертикальный обрабатывающий центр от легендарного японского производителя, оснащенный 4-й осью. Станки Matsuura ценятся во всем мире за исключительную жесткость, долговечность и способность поддерживать точность в микронах на протяжении десятилетий.

Технические характеристики:

Рабочая зона и перемещения
Количество осей: 4 (X, Y, Z + поворотная ось A или B).

Перемещения по осям (X / Y / Z): 550 x 410 x 460 мм.

Размер стола: 800 x 400 мм.

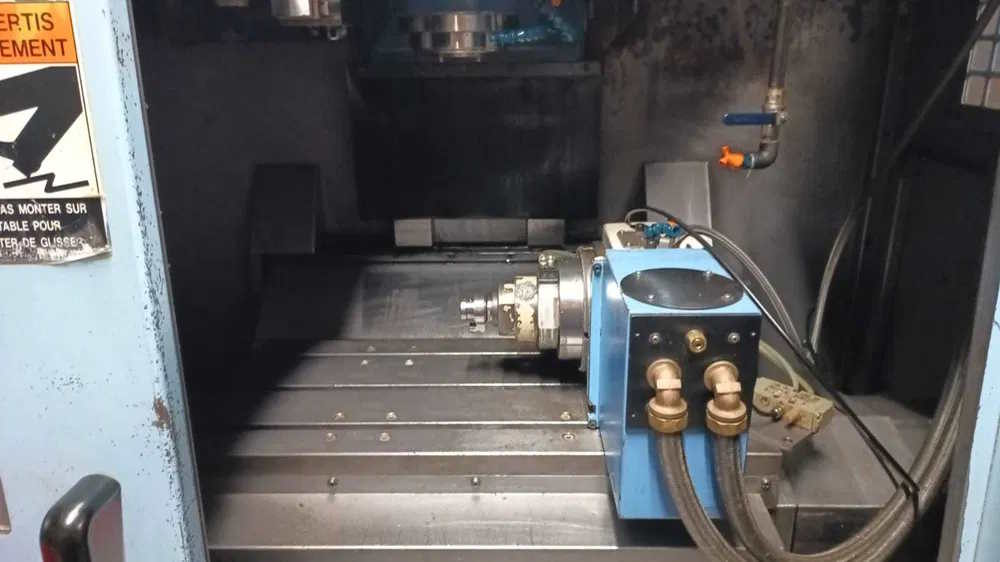

4-я ось: Обычно реализована через поворотный стол (индексация 0.001°), что позволяет обрабатывать детали со всех сторон за один установ.

Шпиндель
Тип конуса: BT 40 (или SK 40).

Частота вращения: до 7 000 — 10 000 об/мин (в зависимости от года выпуска и версии шпинделя).

Мощность привода: 7.5 / 11 кВт.

Охлаждение: Стабильная температурная компенсация шпиндельного узла.

Инструментальный магазин
Количество позиций: 20 или 30 инструментов.

Тип смены: Автоматический (ATC) с высокой скоростью смены «от стружки до стружки».

Максимальный вес инструмента: 6 кг.

Конструкция и точность
Станина: Тяжелая чугунная литая конструкция, обеспечивающая максимальное гашение вибраций.

Направляющие: Традиционно для Matsuura используются высокоточные направляющие качения или скольжения с превосходной геометрической точностью.

Точность: Станок предназначен для финишных операций с жесткими допусками.

Система ЧПУ
Обычно оснащается надежными системами Yasnac или Fanuc, которые оптимизированы для быстрой обработки траекторий при 4-осевом фрезеровании.

Перемещение по оси X: 550 мм

Перемещение по оси Y: 450 мм

Перемещение по оси Z: 500 мм с 4-осевым управлением KITAGAWA

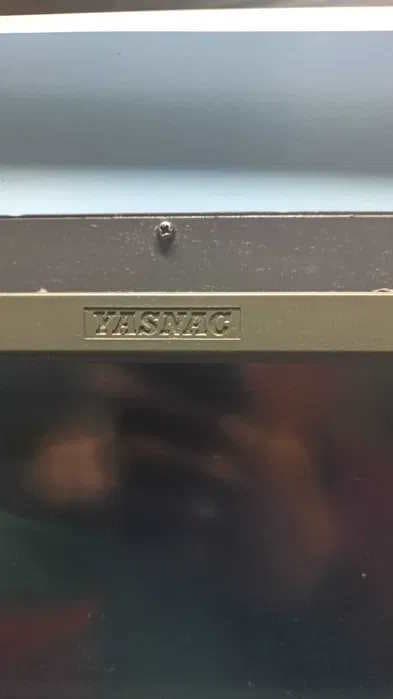

Магазин инструментов: 30 Контроллер YASNAC

В рабочем состоянии!
