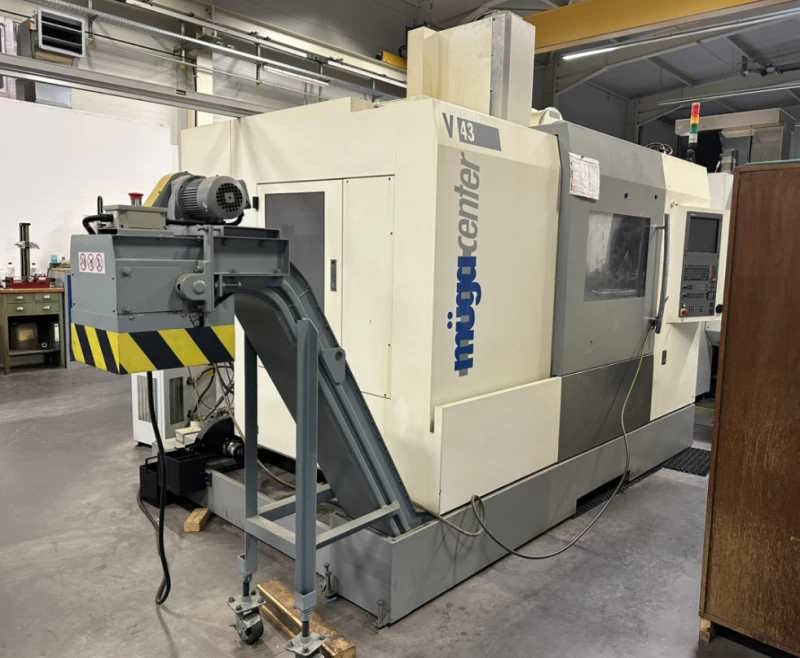

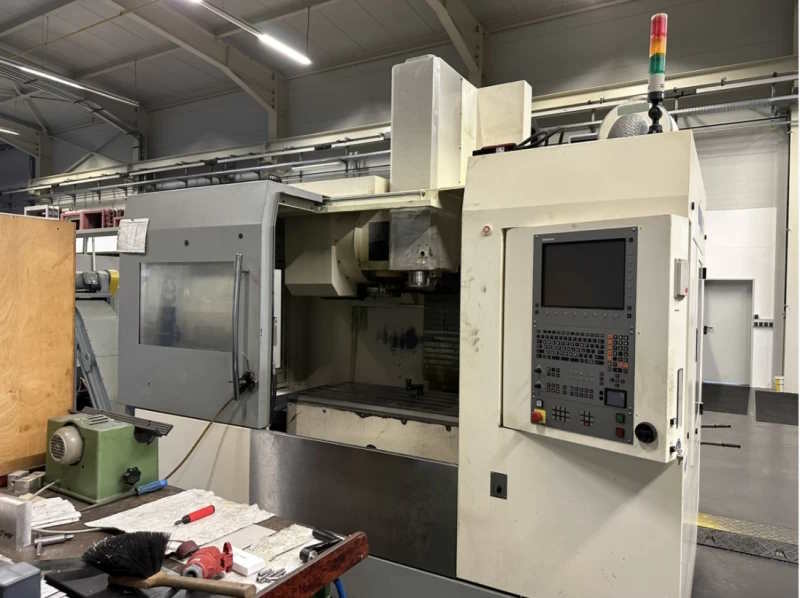

Вертикальный обрабатывающий центр MÜGA (AKIRA SEIKI) V 43-ID17483

Тип станка: Вертикальный обрабатывающий центр с ЧПУ (VMC) с C-образной рамой.

• Назначение: Универсальное фрезерование, сверление и нарезание резьбы деталей малого и среднего размера. Идеально подходит для:

  • Общего машиностроения

  • Инструментального производства

  • Мелкосерийного и среднесерийного производства.

• Индексы в названии (V 43):

  • V (Vertical): Вертикальная ориентация шпинделя.

  • 43: Указывает на класс размера, связанный с ходами по осям (обычно ход X около 1000 мм, а Y около 500 мм).

• Конструкция: Жесткая чугунная станина, оптимизированная для стабильности и гашения вибраций.

• Шпиндель: Обычно оснащается высокоскоростным шпинделем с конусом BT 40 (или BBT 40 для повышения жесткости) и скоростью 8000–12000 об/мин.

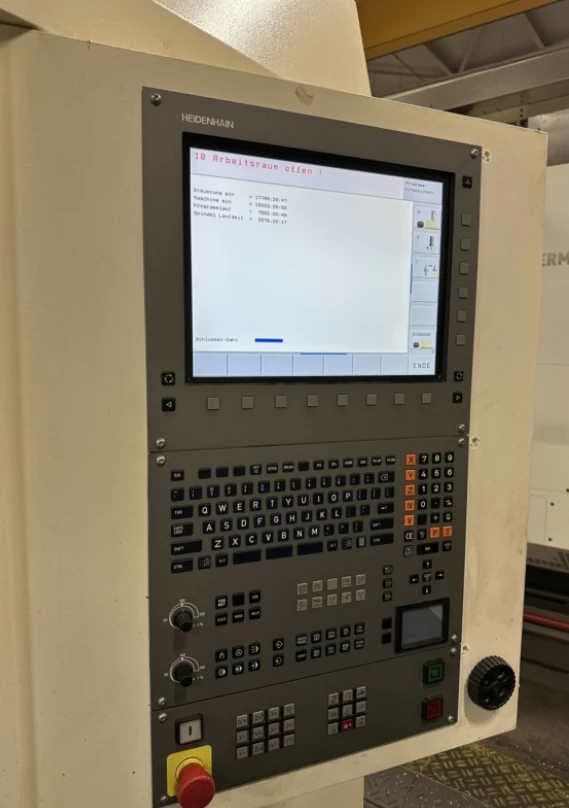

• Система ЧПУ: Heidehain iTNC 530

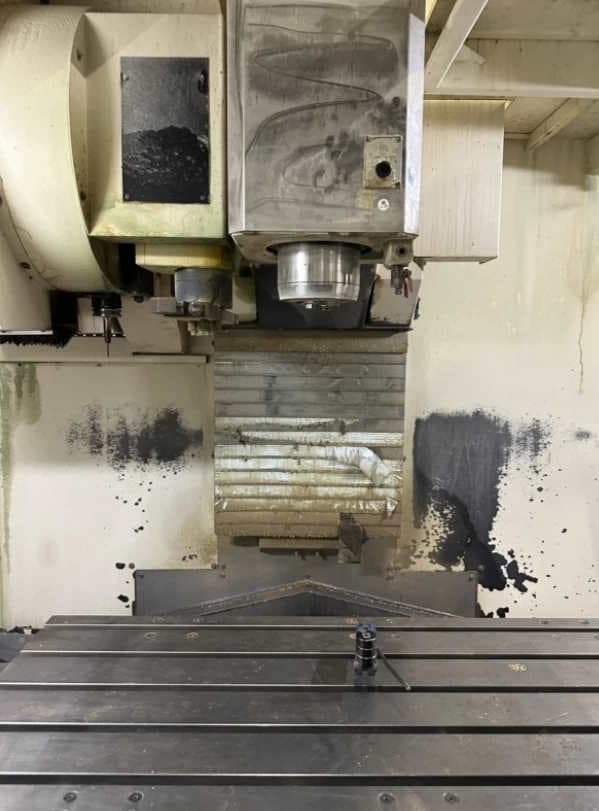

Рабочая зона:

• Перемещение по оси X: 1100 мм
• Перемещение по оси Y: 600 мм
• Перемещение по оси Z: 510 мм
• Быстрое перемещение: 32 м/мин

Рабочий стол: 1300 x 600 мм
Т-образные пазы: 6, размер 18, расстояние между ними 100 мм
Максимальная нагрузка на стол: 1000 кг
Расстояние от колонны до центра шпинделя: 600 мм

Шпиндель: 60 - 12000 об/мин

Мощность привода: 10/17 кВт

Конус шпинделя: ISO 40 / DIN 69871A

Магазин: 32 позиции

Максимальный вес инструмента: 8 кг
Максимальная длина инструмента: 300 мм
Макс. Диаметр инструмента: 76/127 мм
Время смены инструмента: 2,5 сек.

Оборудование и принадлежности:

• Внутренняя система охлаждения (ИКЗ): 20 бар
• Банк охлаждающей жидкости: 480 л
• Конвейер для стружки
• Стеклянные шкалы Heidenhain по осям X/Y/Z

Подробные характеристики

• Система управления: Heidenhain
• Версия системы управления: iTNC 530
• Ось X: 1100 мм
• Ось Y: 600 мм
• Ось Z: 510 мм
• Размеры стола: 1300 x 600 мм
• Макс. Вес заготовки на столе: 1000 кг
• 4-осевой делитель: Нет
• Количество управляемых осей: 3
• Количество инструментов: 32
• Конус шпинделя: 40 BT / SK / ISO / HSK
• Скорость вращения шпинделя: 12000 об/мин
• Охлаждение шпинделя: Да
• Мощность: 10 кВт
• Конвейер стружки: Да
• Состояние и габариты
• Состояние: Видимое
• Состояние: Хорошее
• Длина: 4400 мм
• Ширина: 2250 мм
• Высота: 2920 мм
• Вес станка: 8500 кг
