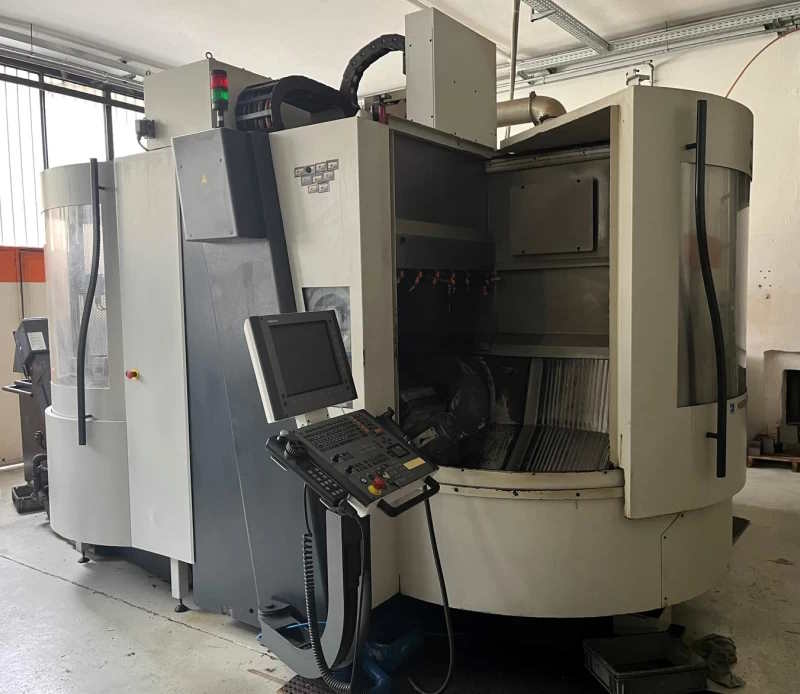

Вертикальный обрабатывающий центр MIKRON HSM 600 U-ID17804

MIKRON HSM 600 U — это высокоскоростной 5-осевой вертикальный обрабатывающий центр премиум-класса от швейцарского производителя Mikron (ныне часть GF Machining Solutions). Серия HSM (High Speed Machining) специально разработана для сверхточной и быстрой обработки деталей со сложной геометрией, обеспечивая эталонное качество поверхности.

Тип: 5-осевой высокоскоростной обрабатывающий центр.

Конструкция: Портальная архитектура (Gantry) с полимербетонной станиной для гашения микровибраций.

Класс: Прецизионное оборудование для чистовой и суперчистовой обработки.

Ключевые особенности

• Экстремальная динамика: Станок оптимизирован для работы на сверхвысоких оборотах. Это позволяет использовать инструмент малых диаметров (фрезы от 0.1 мм) с сохранением идеальной чистоты поверхности.
• Полимербетонная станина: Фирменная технология Mikron по поглощению вибраций в 10 раз превосходит обычный чугун, что гарантирует стабильность размеров при длительной работе.
• Интеллектуальный шпиндель (ITC): Система контроля теплового расширения шпинделя автоматически компенсирует погрешности, возникающие при нагреве на высоких оборотах.
• 5-осевая концепция: Наклонно-поворотный стол позволяет обрабатывать деталь с пяти сторон за один установ, что критично для авиационных и медицинских компонентов.

Характеристики:

Размеры стола: 400 x 400 мм
Перемещение по оси X: 800 мм
Перемещение по оси Y: 600 мм
Перемещение по оси Z: 500 мм
Ход по оси B: +30° / +110°
Ход по оси C: 360°
Конус шпинделя: HSK E50
Максимальная скорость вращения шпинделя: 36 000 об/мин
Диапазоны скорости вращения шпинделя: 2 с электронной регулировкой
Мин. Скорость подачи: 0 / 42 000 мм/мин
Быстрое перемещение: 42 000 мм/мин
Магазин инструмента: 220 пазов
Мощность шпиндельного двигателя: 32 кВт
Напряжение: 380 В
Габариты станка:

• Высота: 3000 мм
• Ширина: 6500 мм
• Глубина: 5500 мм
• Вес: 9200 кг

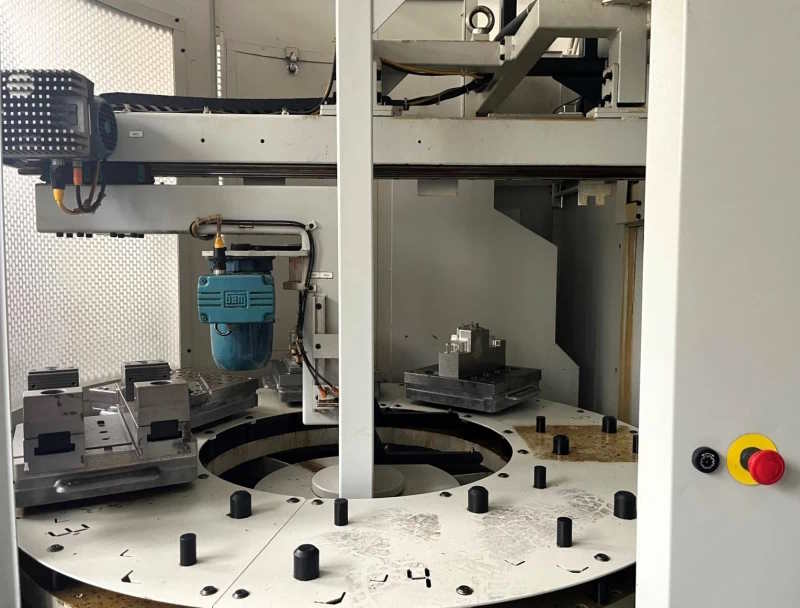

Оборудование: Устройство смены паллет с семью позициями
Система удаления стружки

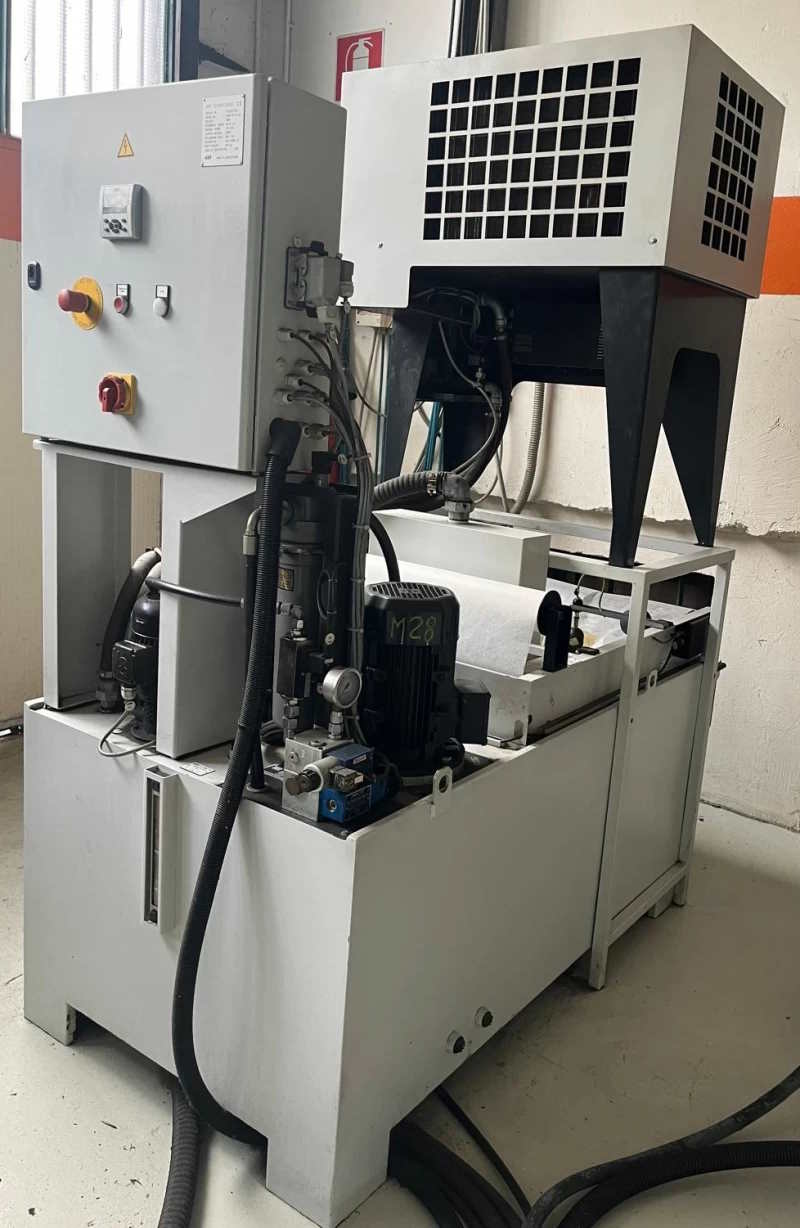

Поддон высокого давления с бумажным фильтром
Охлаждение шпинделя/осей
Охлаждение эмульсией охлаждающей воды

Подробные характеристики
Система управления: Heidenhain
Версия системы управления: TNC 530
Ось X: 800 мм
Ось Y: 600 мм
Ось Z: 500 мм
Количество паллет: 7
Размеры стола: 400 x 400 мм
Вращение контура: 360°
Количество инструментов: 220
Конус шпинделя: HSK E50 BT / SK / ISO / HSK
Скорость вращения шпинделя: 36 000 об/мин
Охлаждение шпинделя: Да
Мощность: 32 кВт
Конвейер стружки: Да
