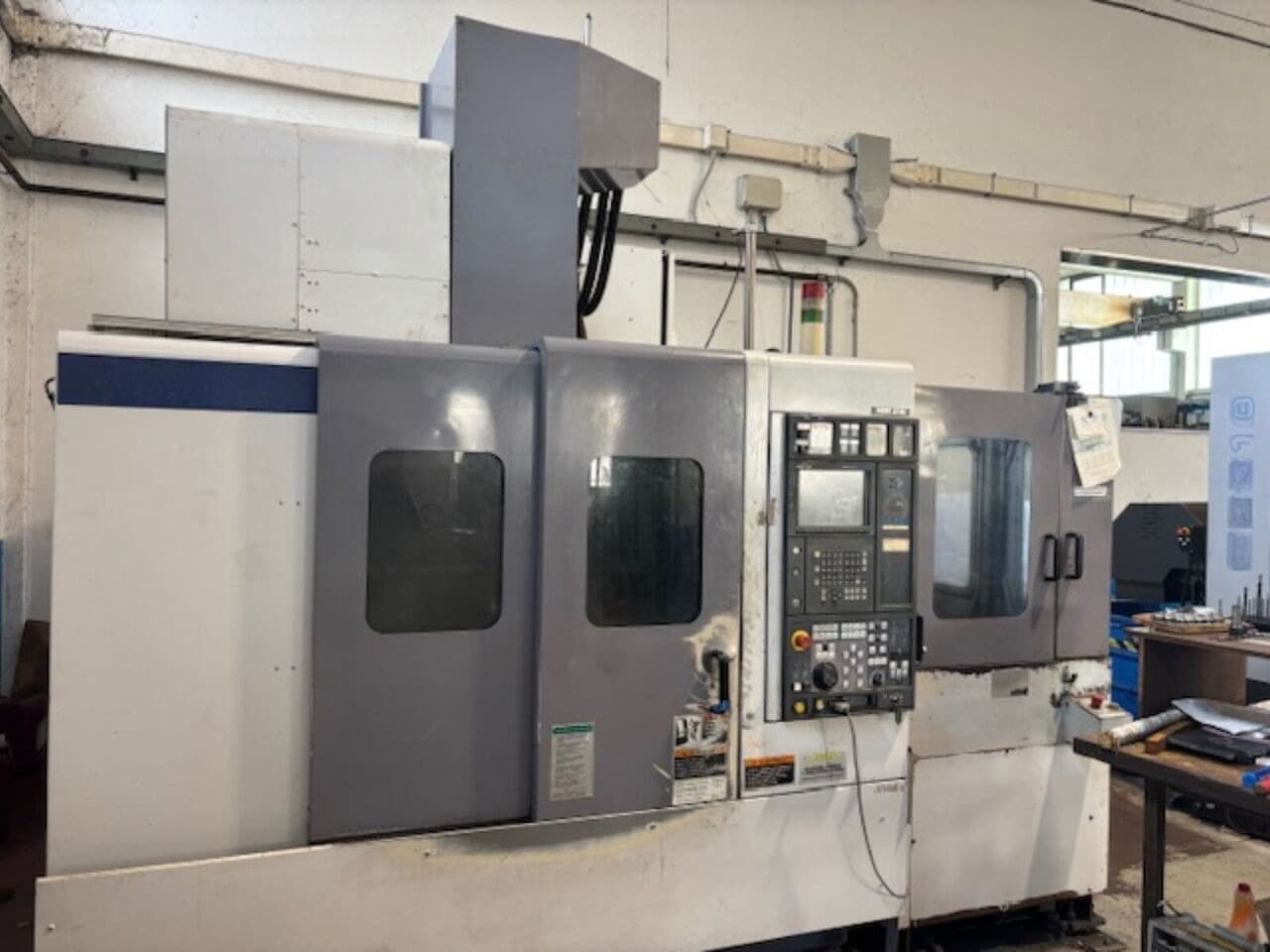

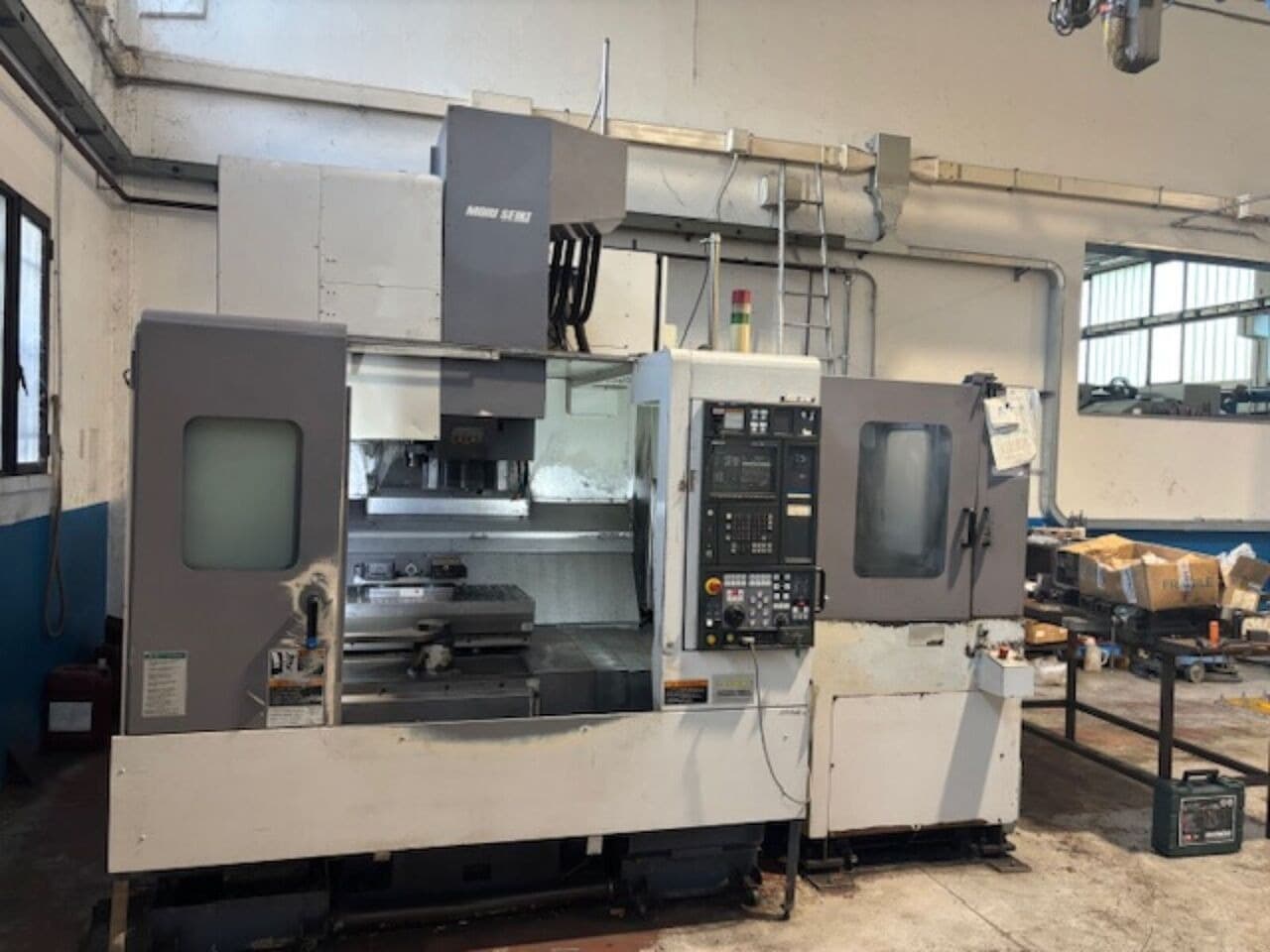

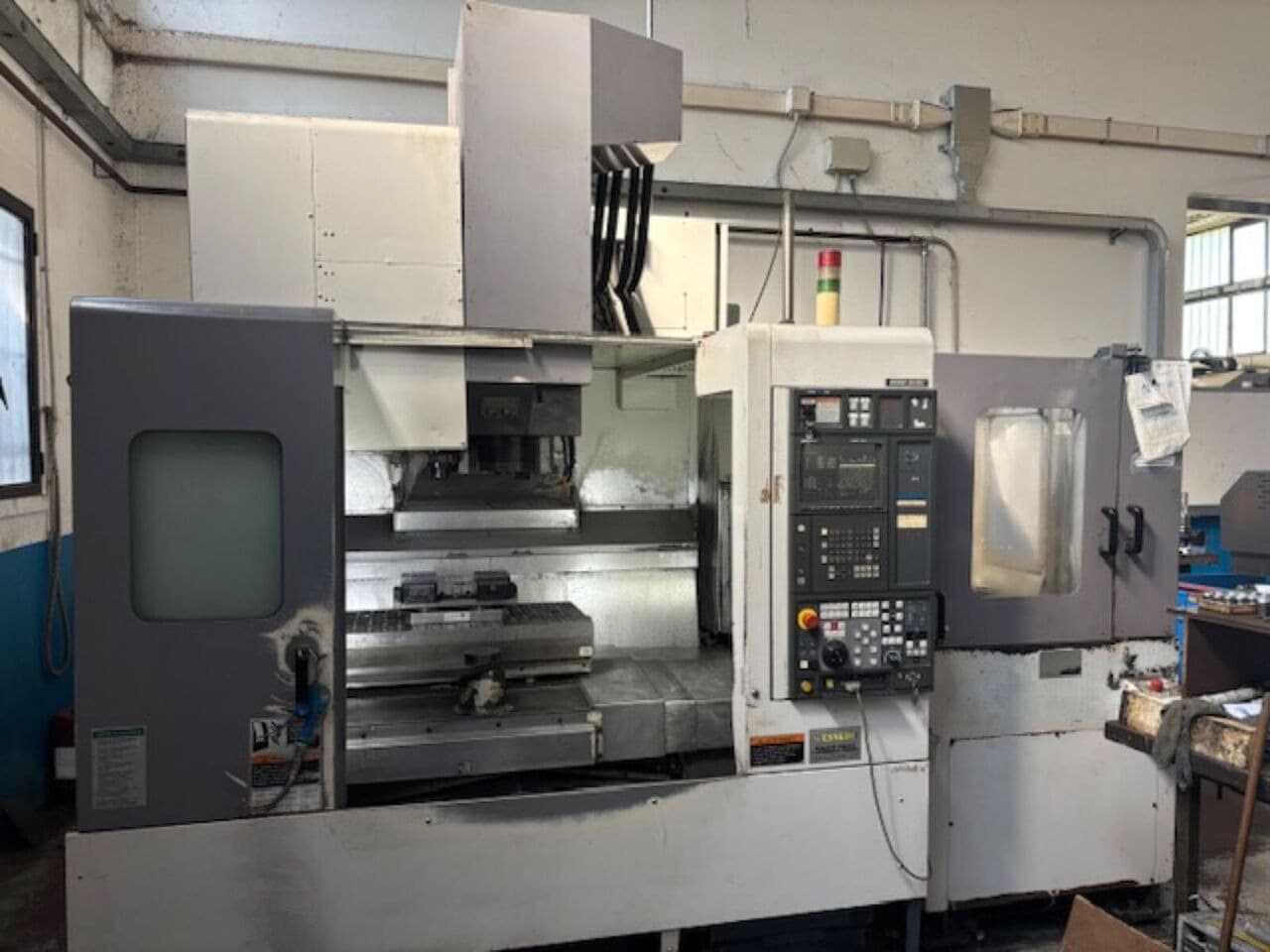

Вертикальный обрабатывающий центр Mori Seiki SV-500/40-ID17862

Производитель: MORI SEIKI
Модель: SV-500/40
Год выпуска: 1998

Описание

Mori Seiki SV-500/40 — это легендарный вертикальный обрабатывающий центр от японского производителя, который на протяжении десятилетий считался эталоном жесткости и точности. Серия SV (Super Vertical) была спроектирована для высокопроизводительной обработки, где требуется сочетание высокой скорости перемещений и способности к силовому фрезерованию.

Индекс /40 указывает на использование шпинделя с конусом ISO 40.

Ключевые особенности Mori Seiki SV-500

  1. Конструкция «Box-in-Box»: Уникальная архитектура Mori Seiki обеспечивает симметричное распределение нагрузок и минимизирует термические деформации. Это позволяет станку сохранять точность в течение всей смены даже при интенсивных режимах.

  2. Направляющие скольжения (Box Ways): В отличие от многих конкурентов того времени, SV-500 оснащен широкими массивными направляющими скольжения. Это дает станку исключительную жесткость, позволяя «вгрызаться» в сталь и чугун без вибраций.

  3. Высокоточный шпиндель: Шпиндели Mori Seiki славятся своей долговечностью и минимальным биением. Система охлаждения шпиндельной бабки предотвращает температурные смещения инструмента.

  4. Надежная ЧПУ (MSC-501): Система управления объединяет надежность Fanuc и удобство интерфейса Mori Seiki, обеспечивая быструю обработку программ и простоту в наладке.

  5. Эффективная эвакуация стружки: Конструкция станины способствует быстрому сбросу стружки, что критично при высокоскоростной обработке алюминия.

Характеристики:

Скорость вращения шпинделя: 10 000 об/мин
Максимальная длина инструмента: 350 мм
Максимальный диаметр инструмента: 240 мм
Максимальный вес инструмента: 20 кг
Перемещение по оси X: 800 мм
Перемещение по оси Y: 510 мм

Перемещение по оси Z: 510 мм
Габаритные размеры:высота - 2,85 м

Мощность шпинделя: 22 кВт
Расстояние от шпинделя до стола: 150–660 мм
Быстрое перемещение (X/Y/Z): 32 м/мин
Подача резания: 16 м/мин
Максимальный крутящий момент: 235,6 / 191 Нм
Вместимость: 30 инструментов
Интерфейс инструмента: BT 40 (ISO 40)
Время смены инструмента: 2 с
Площадь установки: 2610 × 3500 мм
Рабочая поверхность: 2 × 1100 × 600 мм
Максимальная нагрузка на паллету: 1000 кг
Скорость подачи
Шпиндель
Устройство смены инструмента
Габариты и вес
Дополнительное оборудование
2-позиционное автоматическое устройство боковой смены паллет

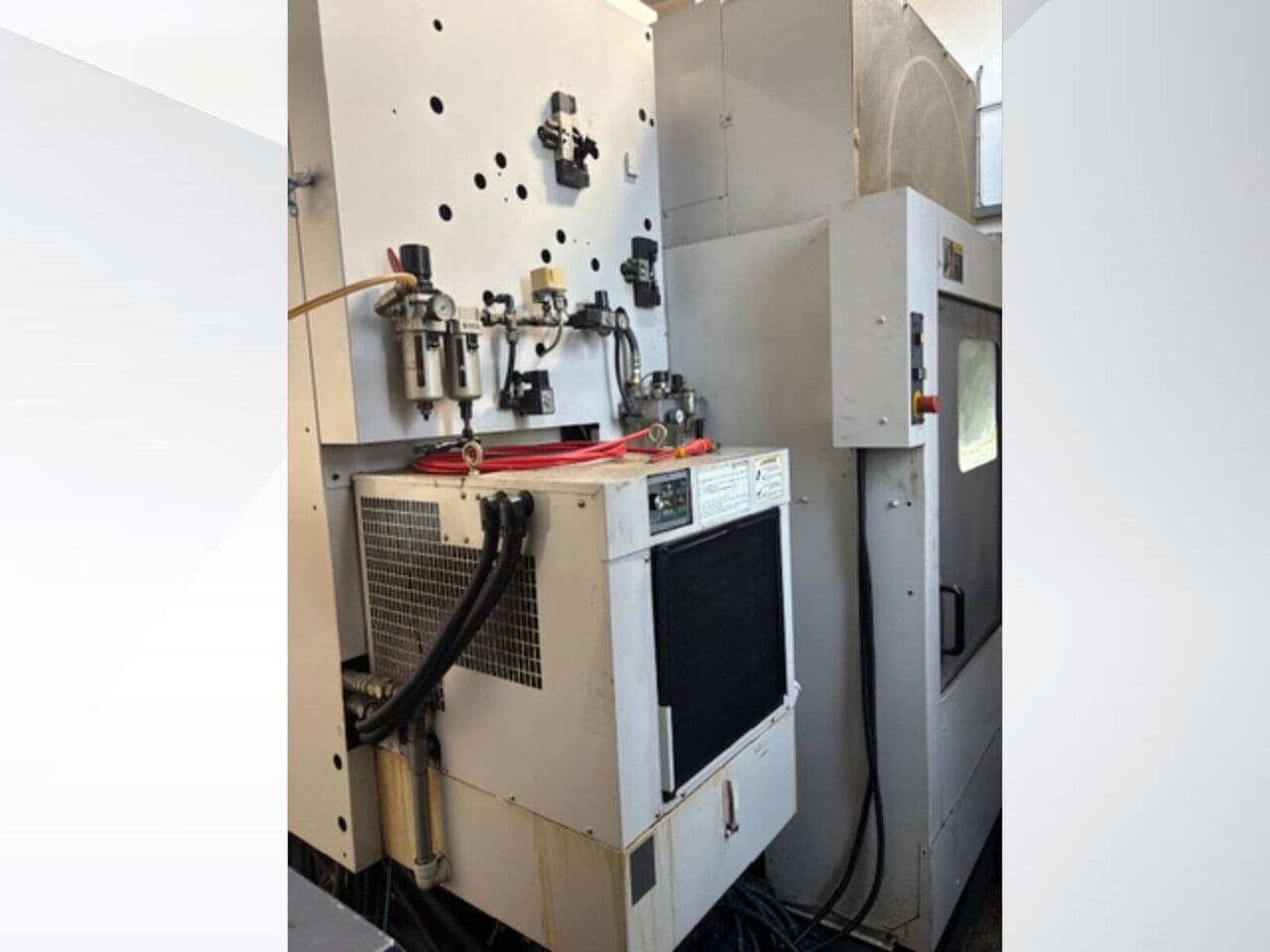

Система охлаждения шпинделя с бумажным фильтром
Конвейер для стружки
