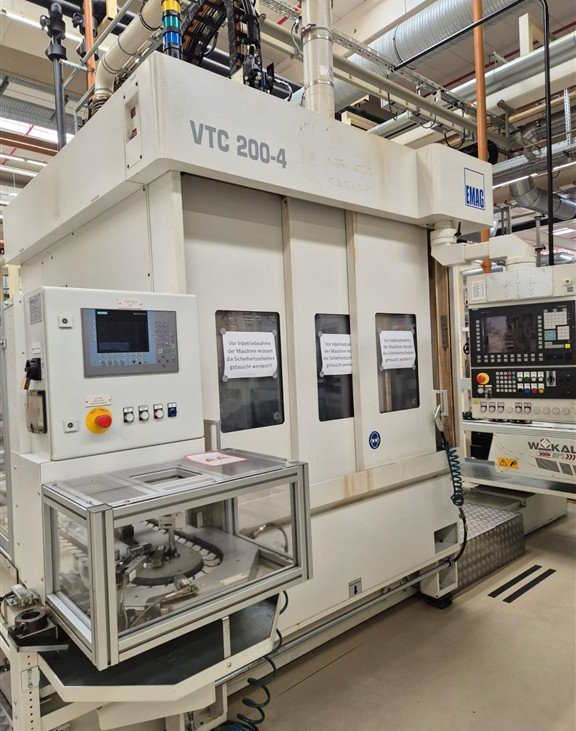

Вертикальный токарный станок EMAG VTC 200-4 -ID17558

EMAG VTC 200-4 — это высокопроизводительный вертикальный токарный станок, специально разработанный для серийной обработки валов. Основная концепция серии VTC (Vertical Turning Cell) заключается в использовании вертикального расположения заготовки, что обеспечивает идеальный сход стружки и высокую точность.

Индекс «4» указывает на наличие четырех осей, что позволяет выполнять одновременную обработку детали двумя револьверными головками, значительно сокращая время цикла.

Ключевые особенности конструкции

• Вертикальное исполнение: Заготовка зажимается вертикально. Это минимизирует влияние собственного веса вала на прогиб и гарантирует отличный доступ для автоматизации.

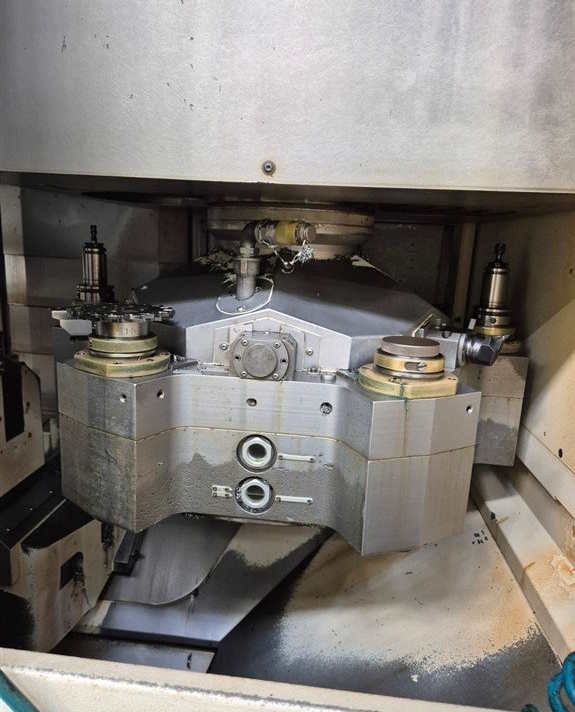

• Четырехосевая обработка: Наличие двух независимых револьверных головок позволяет обрабатывать вал с двух сторон одновременно или выполнять разные операции (например, черновую и чистовую) параллельно.

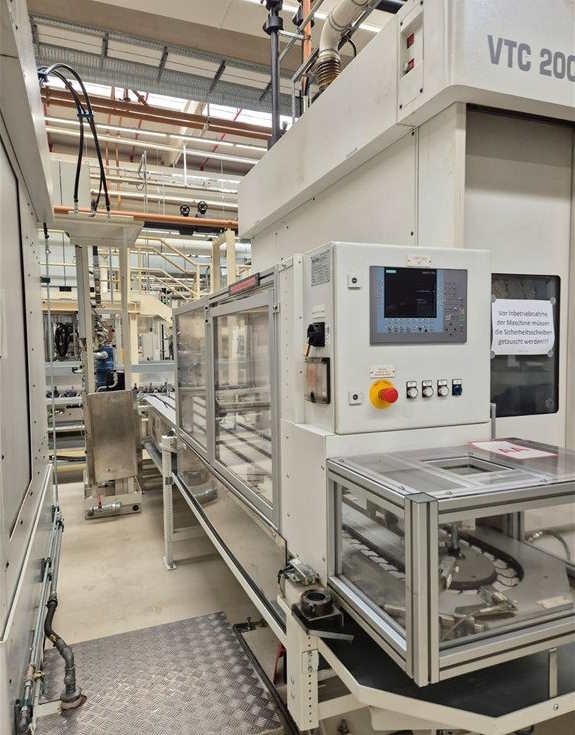

• Интегрированная автоматизация: Станки EMAG известны своей концепцией самозагрузки. Револьверная голова может использоваться как манипулятор для захвата заготовки с конвейера и выгрузки готовой детали.
• Минеральное литье (Mineralit): Станина выполнена из полимербетона, который гасит вибрации в 6–10 раз эффективнее чугуна, обеспечивая превосходную чистоту поверхности.

Технические характеристики

• Макс. диаметр заготовки200 мм
• Макс. длина вала 400 / 630 мм (зависит от версии)
• Количество револьверных головок 2
• Количество инструментов 2 x 11 или 2 x 12
• Частота вращения шпинделядо 5 000 – 6 000 об/мин
• Мощность привода (40% ПВ) 28 – 34 кВт

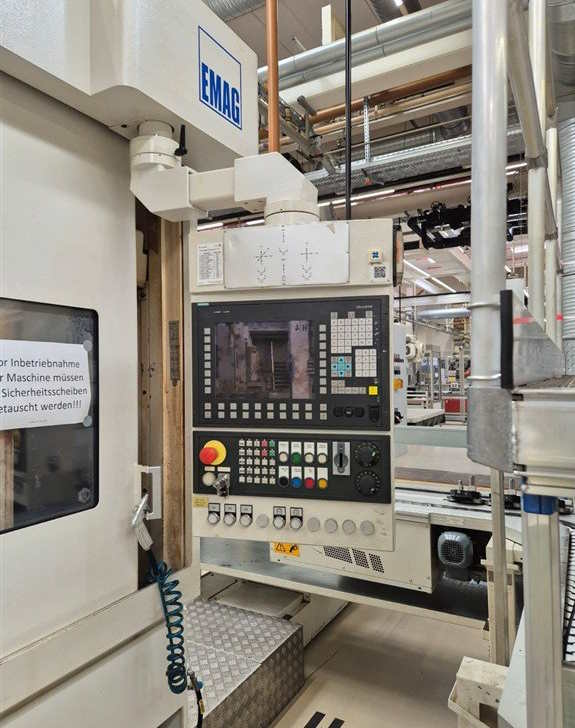

• Система ЧПУ Siemens Sinumerik 840D или Fanuc

Это идеальный станок для крупносерийного производства автомобильных валов, роторов электродвигателей и других цилиндрических деталей, где важна каждая секунда цикла.
