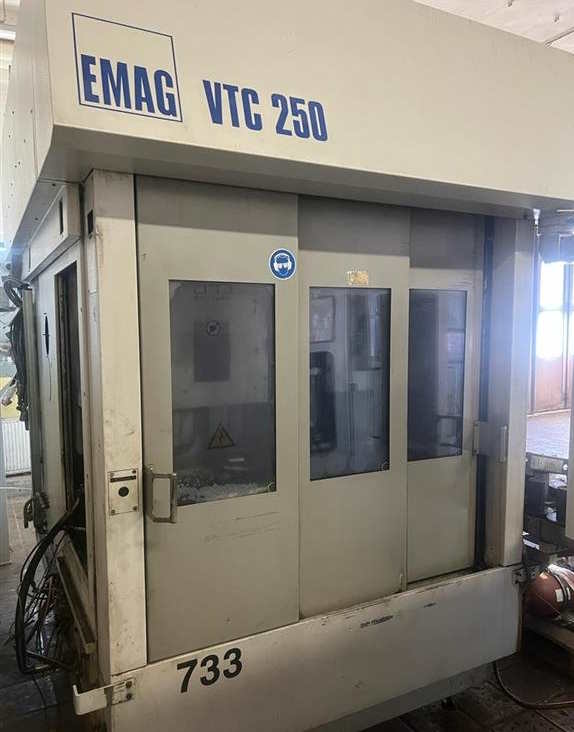

Вертикальный токарный станок EMAG VTC 250-ID17884

EMAG VTC 250 — это высокотехнологичный вертикальный токарный станок, специально разработанный для серийной вертикальной обработки валов. Главная особенность серии VTC заключается в том, что деталь зажимается вертикально, а сам станок объединяет в себе процессы токарной обработки и автоматизации.

Технические характеристики:

• Основные рабочие параметры
• Максимальный диаметр заготовки: 145 мм.
• Максимальная длина заготовки (вала): 630 мм.
• Диаметр патрона: 200 / 250 мм.

Шпиндель и привод

• Максимальная скорость шпинделя: 5 000 — 6 000 об/мин (в зависимости от комплектации).
• Мощность привода (40% / 100% ПВ): 34 / 28 кВт.
• Крутящий момент (40% / 100% ПВ): 175 / 144 Нм.

Револьверная головка и инструмент
Количество позиций в револьвере: 12 инструментов.

Тип хвостовика: VDI 40.

Интегрированная автоматизация: Шпиндель станка сам выполняет роль манипулятора (самозагрузка), забирая заготовку с конвейера и возвращая готовую деталь обратно.

Конструктивные особенности

• Вертикальная компоновка: Обеспечивает идеальное падение стружки, исключая ее скопление в зоне обработки.
• Станина из Mineralit®: Использование полимербетона (Mineralit) обеспечивает в 8 раз лучшее гашение вибраций, чем у чугуна, и высокую термостабильность.
• Компактность: Благодаря вертикальному исполнению станок занимает минимум производственной площади.

Диаметр обработки: 200 мм

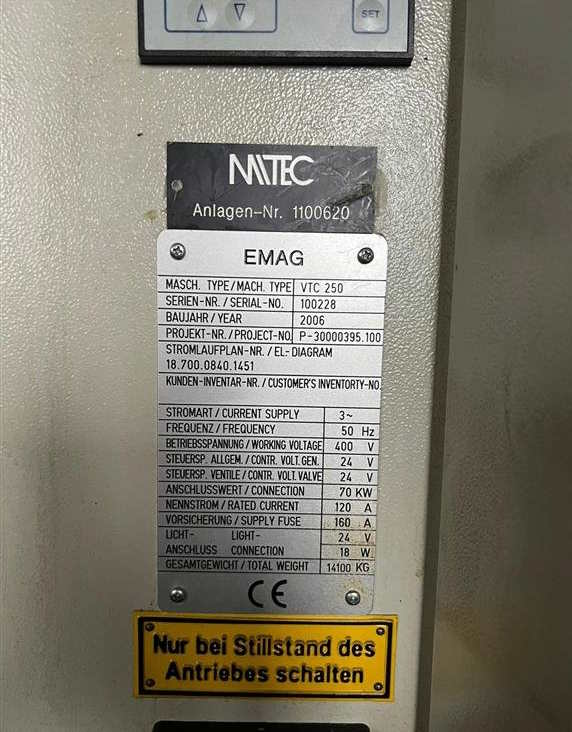

Вес станка: около 15 т

Расстояние между центрами: 832,5 мм

Длина обработки: 380 мм с конвейером для стружки и ленточным фильтр-прессом, подающим и отводящим конвейерами 2 x 12-позиционные револьверные головки
