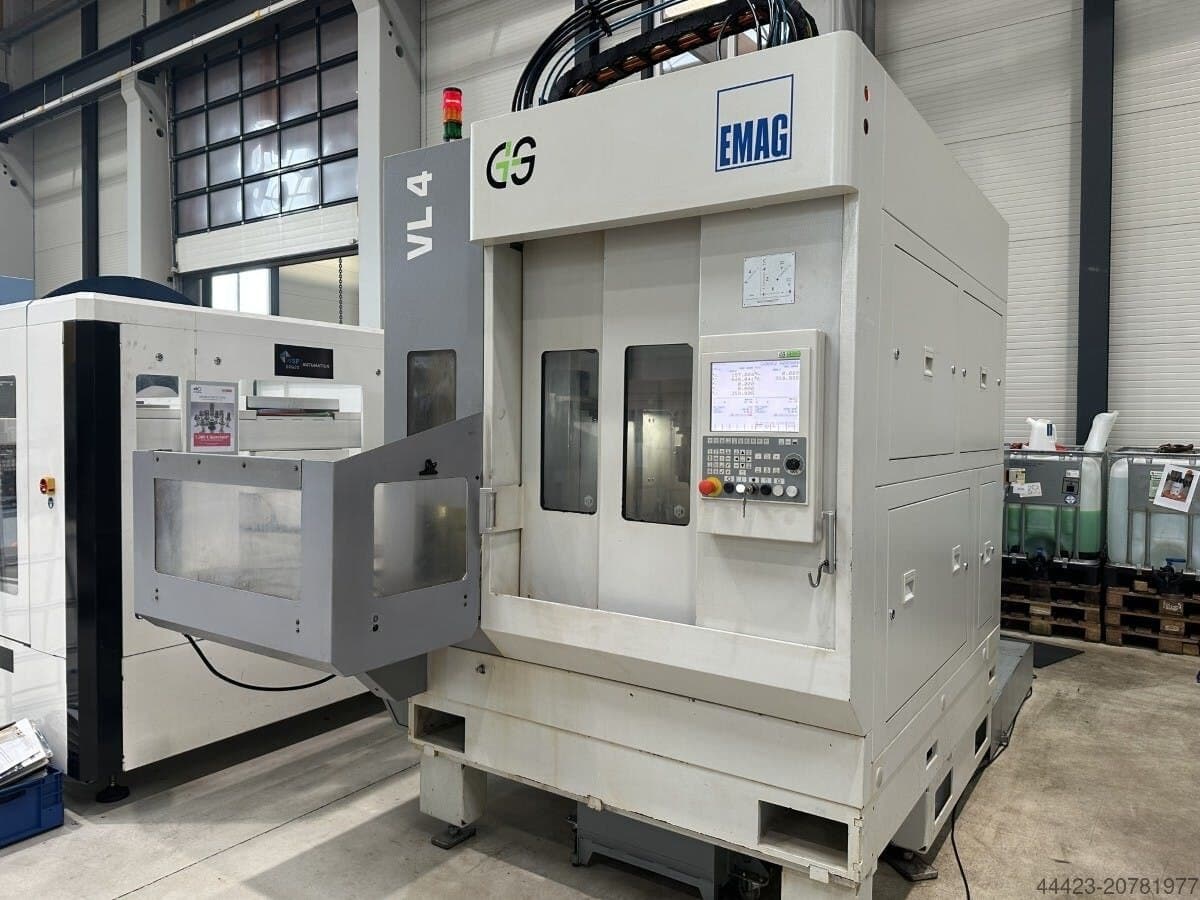

Вертикальный токарный станок с ЧПУ EMAG VL 4 - Y-ID17574

Производитель: EMAG
Модель: VL 4 - Y
Год выпуска: 2015

Описание

EMAG VL 4 - Y — это высокопроизводительный вертикальный токарный станок с ЧПУ, предназначенный для серийной обработки деталей типа «фланец» и «шестерня» диаметром до 200 мм. Основная особенность серии VL — концепция самозагрузки (Pick-up), где шпиндель сам забирает заготовку с конвейера и возвращает её обратно.

Наличие оси Y значительно расширяет возможности станка, позволяя выполнять сложные операции фрезерования и сверления вне центра детали за один установ.

  • Ключевые особенности конструкции
  • Принцип Pick-up: Перемещающийся рабочий шпиндель выполняет роль манипулятора. Это исключает необходимость в дорогих внешних роботах или портальных загрузчиках, сокращая время цикла и экономя место в цеху.
  • Ось Y и приводной инструмент: Позволяет обрабатывать пазы, лыски и отверстия, расположенные не на оси вращения. Револьверная головка обычно оснащена 12 позициями (BMT или VDI).
  • Станина из Mineralit: Станина выполнена из полимербетона (Mineralit), который обладает в 8 раз лучшими виброгасящими свойствами, чем чугун. Это гарантирует высокое качество поверхности и увеличивает срок службы инструмента.
  • Автоматизация «на борту»: Станок штатно оснащен оборотным конвейером для заготовок (накопителем), что позволяет ему работать в автономном режиме.

Общие характеристики:

  • Год выпуска: 2015

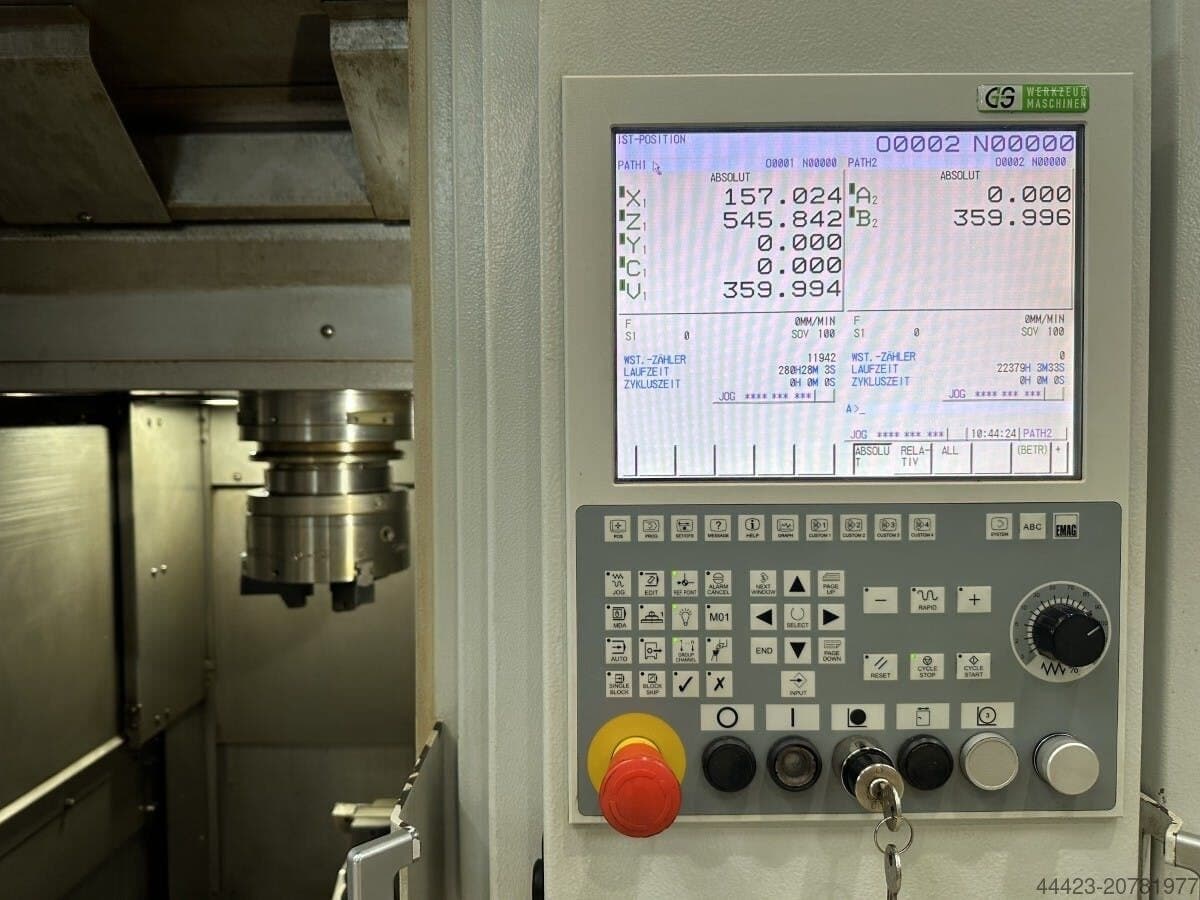

  • Система управления: Fanuc 32iB
  • Максимальный диаметр заготовки: 200 мм
  • Максимальная длина заготовки: 200 мм

Шпиндель:

  • Технология: Моторизованный шпиндель
  • Скорость вращения: 4500 об/мин
  • Мощность (прибл.): 22 кВт
  • Крутящий момент: 256 Нм
  • Ось C: 0,01°
  • Патрон: 3-кулачковый патрон KNCS-N 210-52

Револьверная головка (X/Y/Z):

  • Технология: Револьверная головка
  • Количество станций: 12
  • Держатель инструмента: VDI 40
  • Привод инструмента: 6000 об/мин, 8,5 кВт, 40 Нм
  • Ось X: 760 мм
  • Ось Y: 60 (+/- 30) мм
  • Ось Z: 415 мм мм

Хранение заготовок:

  • Технология: Конвейер/захват с рамной системой
  • Максимальная вместимость заготовок: 20 штук
  • Максимальная высота заготовки: 200 мм
  • Максимальный вес заготовки: 20 кг

Оборудование / Принадлежности:

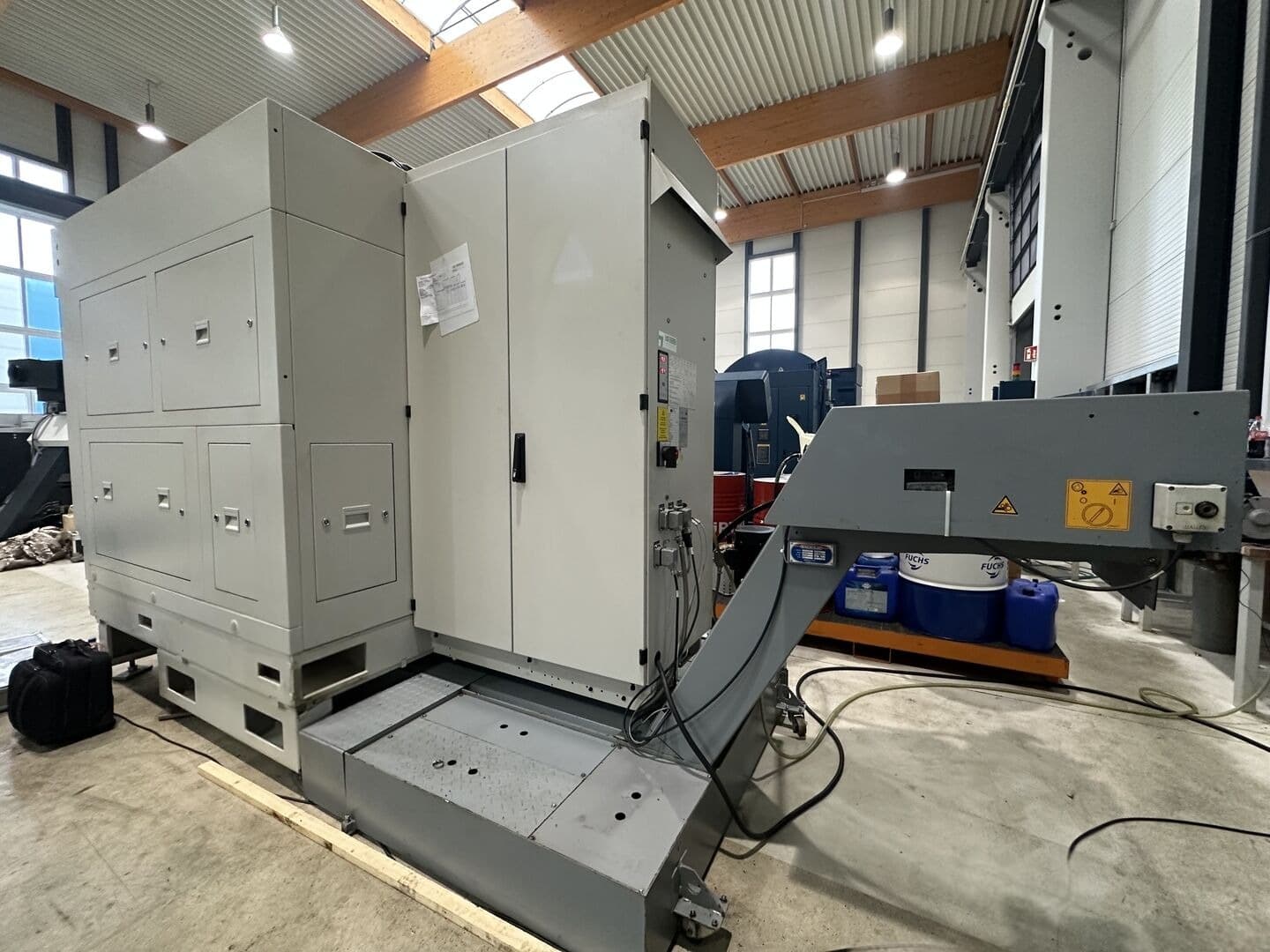

  • Удаление стружки: Конвейер для стружки
  • Подача охлаждающей жидкости: Насос высокого давления с фильтром
  • Измерение заготовки: Измерительный щуп
  • Приводные держатели инструмента: 4 шт.
  • Статические держатели инструмента: 8 шт.
