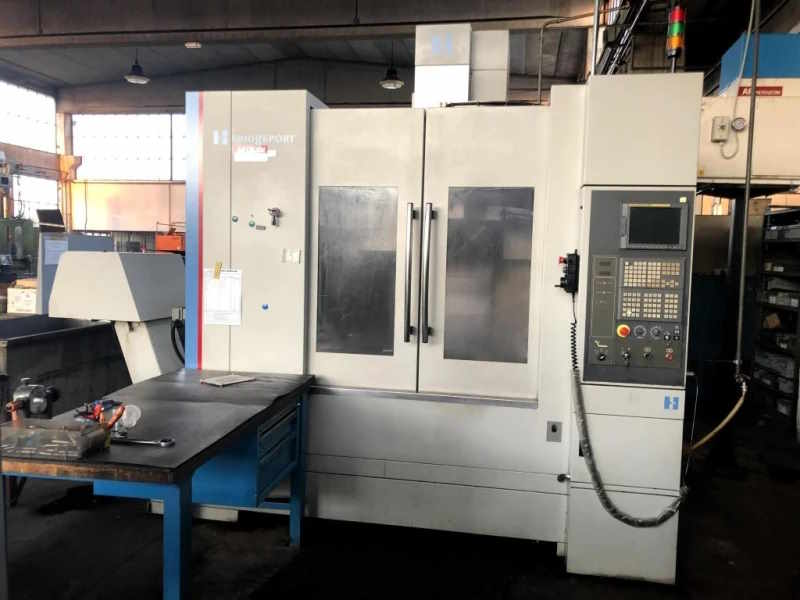

Високопродуктивний вертикальний обробний центр з ЧПУ Bridgeport XR 1000-ID17052

Bridgeport XR 1000 — это высокопроизводительный вертикальный обрабатывающий центр с ЧПУ (VMC) из серии XR от Hardinge Bridgeport, предназначенный для выполнения широкого круга сложных и точных операций фрезерования и сверления. Он ориентирован на высокую производительность, точность и долговечность.Ключевые особенности и характеристики:

• Рабочая зона: Имеет просторную рабочую зону с ходами по осям X, Y, Z примерно 1020 мм, 610 мм и 610 мм соответственно. Размер рабочего стола составляет около 1200 мм на 600 мм, с грузоподъемностью до 700-900 кг.
• Шпиндель: Оснащен мощным шпинделем с конусом BT40 (или CAT40/DIN40) и частотой вращения до 12 000 об/мин в стандартной комплектации (с возможностью до 15 000 об/мин в качестве опции). Мощность шпинделя варьируется, но часто составляет около 18,5 кВт (25 л.с.) или 21 кВт (28 л.с.) для конфигураций с Fanuc или Heidenhain соответственно. Многие модели включают подачу СОЖ через шпиндель (до 20 бар).
• Система смены инструмента: Обычно поставляется с быстрым автоматическим сменщиком инструмента на 30 позиций (типа "swing arm"), обеспечивающим высокую скорость смены инструмента (примерно 4-7 секунд от стружки до стружки). Доступны опции с большим количеством инструментов (например, 48 или 60 позиций).
• Система управления: Комплектуется современными системами ЧПУ, такими как Fanuc 0i-MF Plus или Heidenhain iTNC 530/TNC 640. Эти системы обеспечивают продвинутое программирование, точное управление движением по осям, компенсацию инструмента и функции для оптимизации производственных процессов.
• Конструкция: Отличается очень жесткой цельнолитой чугунной станиной, усиленными линейными направляющими большого диаметра и высокоточными шарико-винтовыми парами (например, 45 мм для осей X и Y, 45 мм для оси Z). Такая конструкция минимизирует вибрации, обеспечивая исключительную точность позиционирования (до 0.010 мм) и повторяемость (до 0.005 мм), что критически важно для высокоточной обработки.
• Термокомпенсация: Включает системы термокомпенсации для минимизации влияния температурных изменений на точность обработки, особенно для шпинделя и станины.
• Удаление стружки: Оснащен конвейером для удаления стружки и системой промывки рабочей зоны, что облегчает обслуживание и поддерживает чистоту.

Применение:Bridgeport XR 1000 является универсальным станком, который идеально подходит для:

• Изготовления сложных и высокоточных деталей.
• Производства пресс-форм и штампов.
• Обработки компонентов для аэрокосмической, автомобильной и медицинской промышленности.
• Выполнения как черновой, так и высококачественной чистовой обработки различных материалов.

В целом, Bridgeport XR 1000 представляет собой мощный, надежный и точный вертикальный обрабатывающий центр, способный справиться с самыми требовательными производственными задачами.
Технические характеристики:

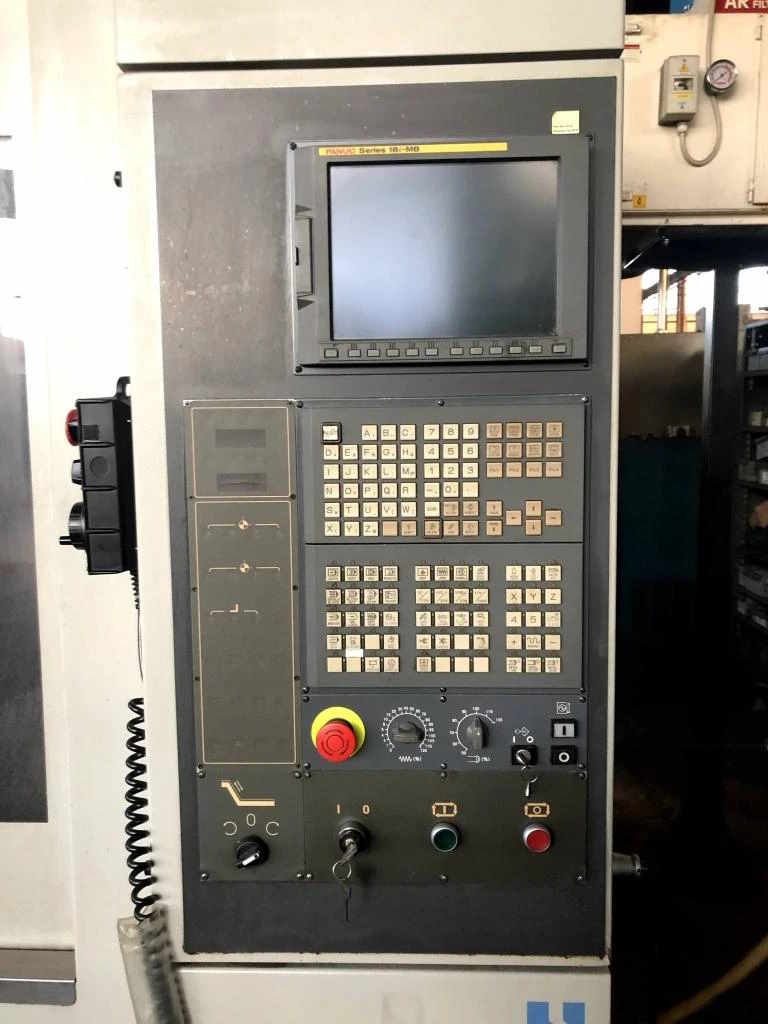

• Модель ЧПУ: Fanuc
• Версия ЧПУ: 18i-MB
• Инструментальное приспособление: BT 40
• Мощность шпинделя: 14 кВт
• Скорость шпинделя: 12000 об/мин
• Количество инструментов: 30
• Ход по оси X: 1020 мм
• Перемещение по оси Y: 610 мм
• Перемещение по оси Z: 610 мм
• Ускоренные подачи: линейные оси X/Y/Z — 43 м/мин

Состояние и размеры:

• Под напряжением
• Состояние: Хорошее
• Длина: 3250 мм
• Ширина: 3000 мм
• Высота: 2940 мм
• Вес станка: 7000 кг
