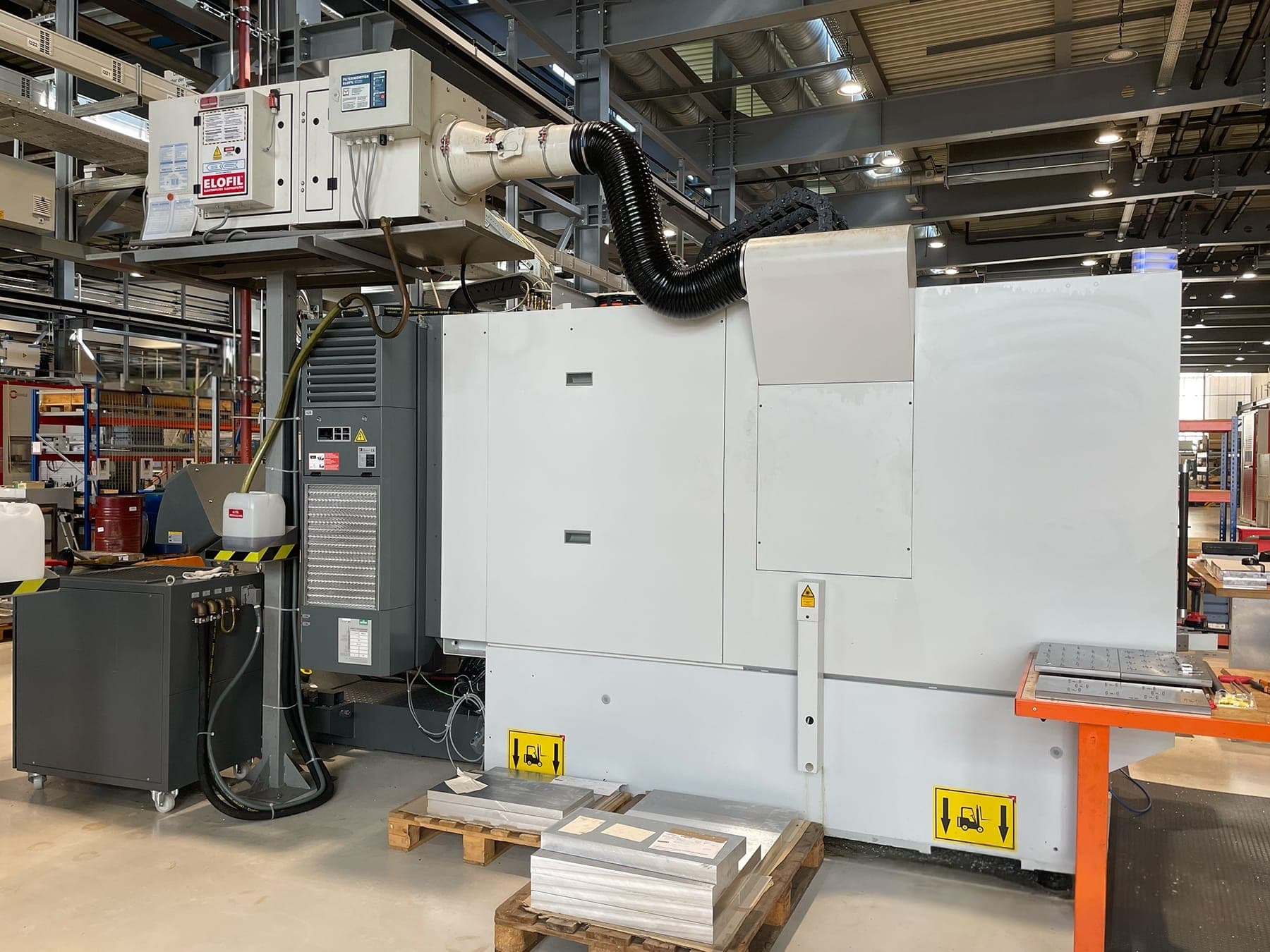

Высокоскоростной обрабатывающий центр Chiron DZ 12 W Magnum Plus-ID17685

Chiron DZ 12 W Magnum High Speed Plus — это высокопроизводительный двухшпиндельный вертикальный обрабатывающий центр. Серия "12" мощнее и крупнее, чем "08", что позволяет обрабатывать детали среднего размера с экстремальной скоростью. Индекс Plus указывает на улучшенные динамические характеристики и повышенную точность.

Технологические особенности

• Двухшпиндельная концепция (DZ): Позволяет обрабатывать две детали одновременно по одной программе. Это удваивает выпуск продукции на тех же производственных площадях.
• Маятниковый режим (W-axis): Интегрированный поворотно-сменный стол. Замена деталей происходит снаружи рабочей зоны, пока внутри идет процесс фрезерования. Это практически исключает простои.
• Конструкция High Speed Plus: Усиленные линейные направляющие и приводы обеспечивают невероятную динамику перемещений при сохранении высокой точности позиционирования.
• Вертикальная подвижная колонна: Фирменная компоновка Chiron обеспечивает высокую жесткость и стабильность размеров даже при интенсивных режимах резания.

Описание:

• Система управления Siemens 840D
• Год выпуска: 2016
• Перемещение по осям: X 550 мм, Y 400 мм, Z 400 мм
• Быстрое перемещение по осям X/Y/Z 75 м/мин
• Наработка: 14 709 ч
• Рабочий шпиндель
• Скорость вращения: 20 000 об/мин
• Крутящий момент: 29 Нм
• Мощность: 24 - 36 кВт
• Инструментодержатель: HSK 63A

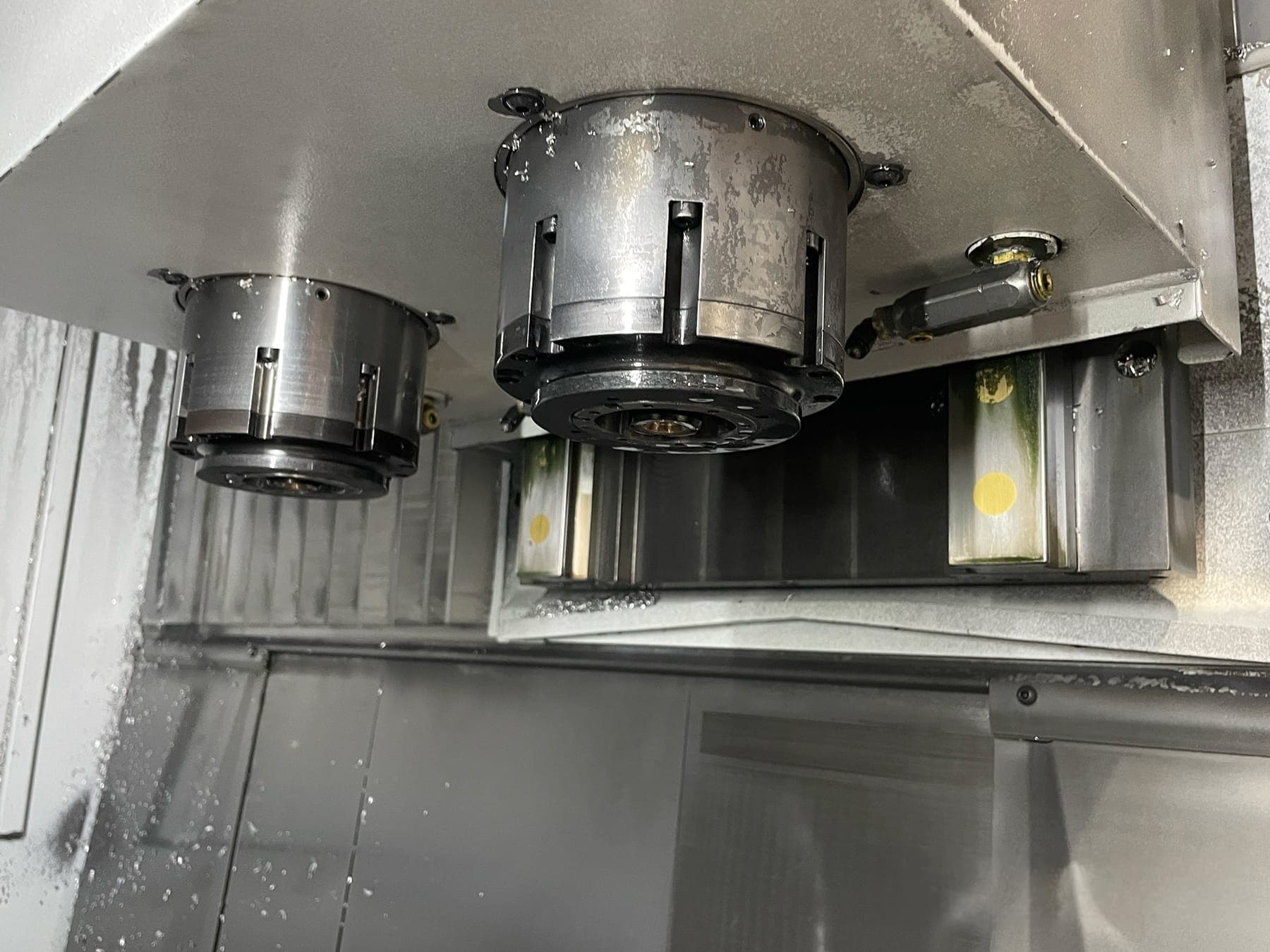

• Двухшпиндельный, расстояние между шпинделями: 250 мм
• Стол смены инструмента
• Габариты (Д/Ш): 660 x 950 мм

Инструмент/перемещение
32-позиционный инструментодержатель
Габариты и вес
Вес приблизительно 9500 кг
Другое оборудование и прилагаемые принадлежности

• Охладитель шпинделя
• Внутренняя система охлаждения Knoll KF150/500 с ленточным фильтром
• Конвейер для стружки
• Контрольный щуп Renishaw
• Система удаления масляного тумана
• Лазерный измеритель Blum
