Автоматический токарный станок с ЧПУ NOMURA DS NN-20J3 FN FANUC Oi-TF-ID17467

Производитель: NOMURA
Модель: NN-20J3 FN
Год выпуска: 2017

Описание

NOMURA DS NN-20J3 FN — это высокоточный токарный автомат продольного точения с ЧПУ (Swiss-type CNC Automatic Lathe), произведенный японской компанией NOMURA DS (Nomura-DS Group, специализирующаяся на прецизионном токарном оборудовании). Этот станок предназначен для высокоскоростной обработки мелких, длинных и сложных деталей.

  • Тип станка: Токарный автомат продольного точения (Swiss-type) с ЧПУ.

  • Производитель: NOMURA DS (Япония) — известен своими компактными, точными и высокопроизводительными автоматами.

  • Назначение: Высокоскоростное и высокоточное производство мелких, длинных и сложных деталей (например, валов, штифтов, винтов, деталей медицинской и электронной техники).

  • Индексы в названии (DS NN-20J3 FN):

    • DS / NN: Обозначение серии токарных автоматов NOMURA.

    • 20: Указывает на максимальный диаметр обрабатываемого прутка (20 мм). Это стандартный размер для такого класса станков.

    • J3: Обозначение конкретной модификации или количества осей/инструментов.

    • FN / FANUC Oi-TF: Указывает на использование системы ЧПУ FANUC 0i-TF, которая является стандартной и надежной системой для управления токарными станками.

  • Принцип продольного точения (Swiss-type):

    • Обработка ведется непосредственно возле направляющей втулки (Guide Bushing).

    • Заготовка (пруток) выдвигается вперед, а инструмент работает вблизи втулки, обеспечивая высокую жесткость и предотвращая прогиб тонких и длинных деталей.

  • Многоосевая обработка: Станок оснащен многочисленными осями (часто X1, Y1, Z1 для основного шпинделя и X2, Z2 для противошпинделя) и инструментальными позициями, включая приводной инструмент (фрезерные и сверлильные головки).

  • Противошпиндель (Sub Spindle): Позволяет захватывать обработанную часть детали, отрезать ее и выполнять полную доработку заднего торца (сверление, фрезерование) одновременно с точением следующей детали на основном шпинделе.

Характеристики:

  • Запас прочности Нет
  • Бренд Nomura DS
  • Тип NN-20J3 FN
  • Год выпуска 2017
  • Система ЧПУ,
  • марка, тип FANUC Oi-TF
  • Вес станка 3000 кг
  • Длина 2000 мм
  • Ширина 1600 мм
  • Высота 1800 мм

Главный шпиндель: Ø макс. диаметр прутка 20 мм, длина токарной обработки 198 мм, 10 000 об/мин
• Шпиндель: 8 000 об/мин
• Оси: 8 осей, 26 инструментов
• Инструменты: 10 неподвижных станций + 5 вращающихся станций на главном шпинделе / ​​5 неподвижных + 6 вращающихся по оси C на вспомогательном шпинделе
• Ход: X=205 мм, Y=105 мм, Z=200 мм

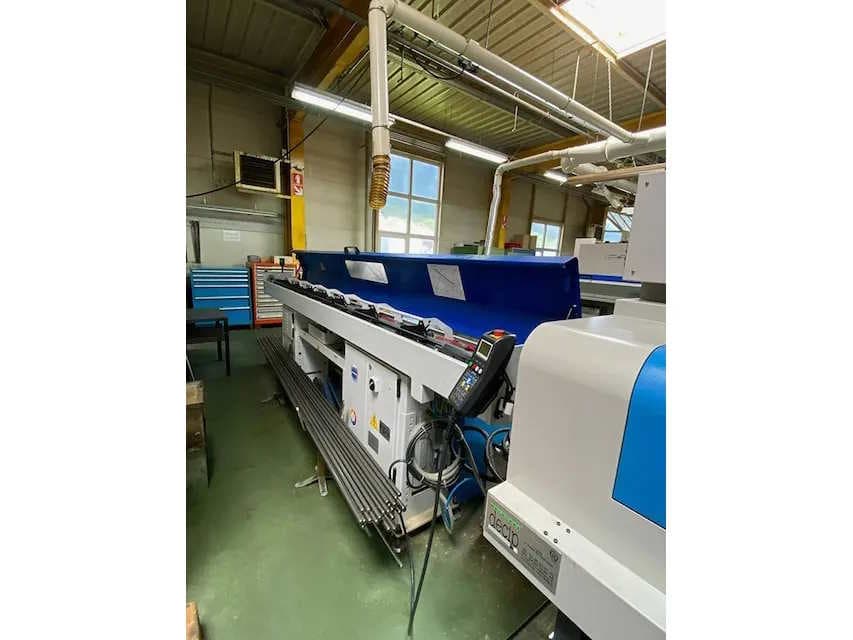

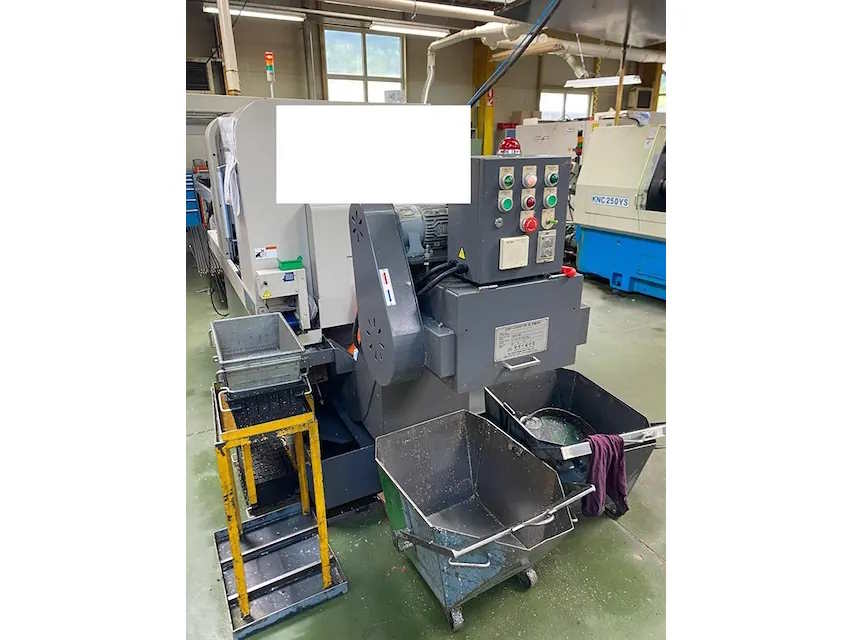

• В комплект оборудования входят: конвейер для стружки, пылесборник, разгрузочная лента, податчик прутка IEMCA SMART 320
