Токарный автомат продольного точения с ЧПУ DMG MORI Sprint 65 linear-ID17978

DMG MORI Sprint 65 Linear — высокопроизводительный токарный автомат продольного точения с ЧПУ, предназначенный для серийного изготовления сложных прецизионных деталей малого и среднего диаметра. Использование линейных приводов обеспечивает высокую динамику, точность позиционирования и сокращение времени производственного цикла.

Краткие характеристики:

Тип: токарный автомат продольного точения (Swiss-Type)
Максимальный диаметр обработки прутка: до 65 мм
Линейные приводы осей (Linear Drive Technology)
Главный и противошпиндель
Приводной инструмент для фрезерных операций
Многоосевая обработка за один установ
Система управления Siemens или Fanuc
Высокая производительность и точность обработки

Технические характеристики

Перемещение по оси X: 165 мм

Перемещение по оси Y: 80 мм

Модель управления: Fanuc 310 is

Максимальная скорость вращения шпинделя: 5000 об/мин

Максимальная скорость вращения контршпинделя: 5000 об/мин

Без резервной цены – гарантированная продажа тому, кто предложит самую высокую цену!

Токарный станок с ЧПУ с полным набором принадлежностей! Также в наличии широкий ассортимент практически новых запасных частей!

Без резервной цены – гарантированная продажа тому, кто предложит самую высокую цену!

Токарный станок с ЧПУ с полным набором принадлежностей! Также в наличии большой выбор новых запасных частей!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Перемещение по оси X1: 165 мм
• Перемещение по оси X2: 165 мм
• Перемещение по оси Y1: 80 (+50 / -30) мм
• Перемещение по оси Z1: 678 мм
• Перемещение по оси Z2: 640 мм
• Перемещение по оси W2: 690 мм

Быстрое перемещение по осям X/Y/Z/W: 30 м/мин

Ускорение по осям X/Y/Z/W: 5 м/с²

Главный и контршпиндель
Мощность главного шпинделя: 20 / 25 кВт
Мощность контршпинделя: 17 кВт
Максимальная скорость вращения главного шпинделя: 5000 об/мин
Максимальная скорость вращения контршпинделя: 5000 об/мин
Максимальный диаметр заготовки главного шпинделя: 65 мм
Максимальный диаметр заготовки контршпинделя: 45 мм

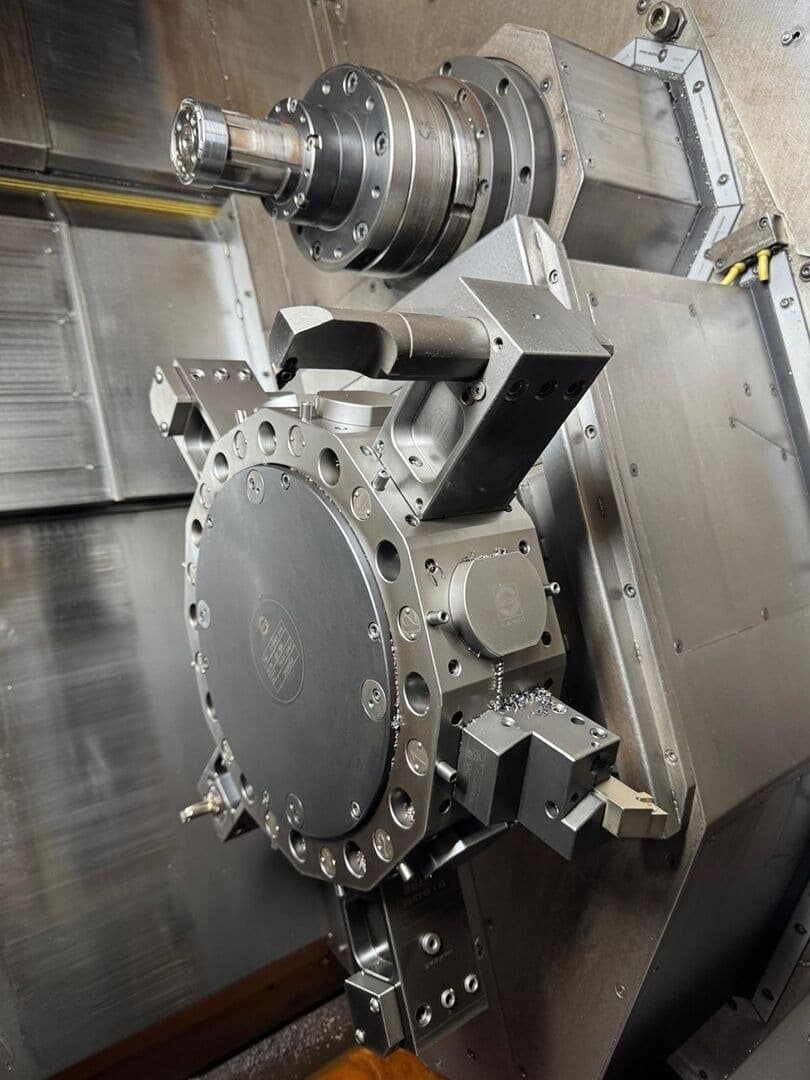

Количество Револьверные головки: 2
Количество вращающихся инструментов на станину: 12 позиций
Система инструмента: VDI 30
Скорость вращения инструментов: макс. 4000 об/мин

ХАРАКТЕРИСТИКИ СТАНКА

Система управления: Fanuc 310

Объем бака для охлаждающей жидкости: около 650 л
Производительность насоса охлаждающей жидкости на револьверную головку: макс. 20 л/мин
Давление насоса: 7 бар

Подключаемая мощность: 91 кВА

Габариты и вес
Габариты станка (Д x Ш x В): 4500 x 1990 x 2300 мм
Вес станка: около 9500 кг

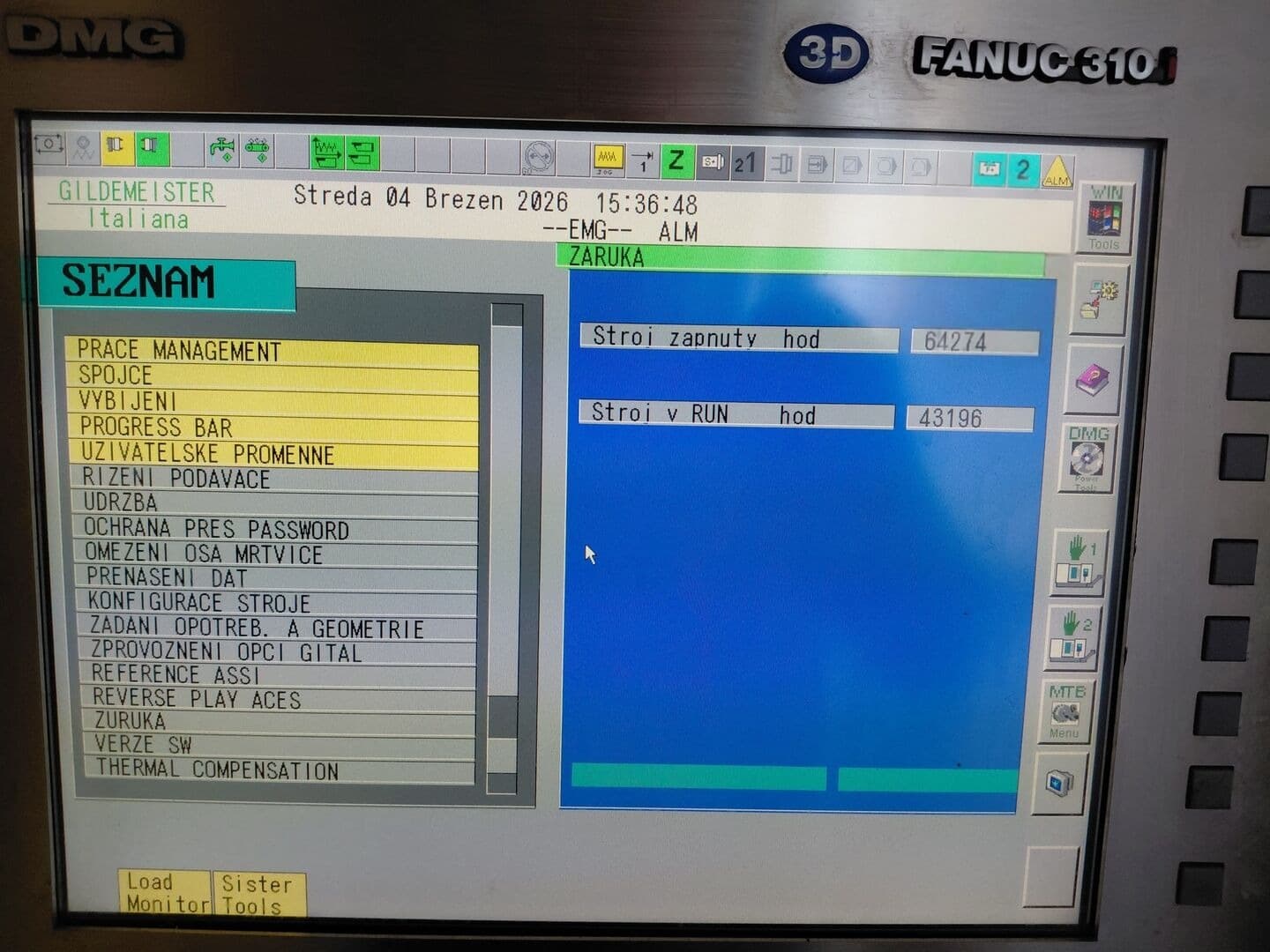

Наработка часов
Наработка часов переключения: 64 274 ч
Наработка часов: 43 196 ч

ОБОРУДОВАНИЕ
Податчик прутков IEMCA MASTER 865 MP 43 L
Привод для салазок 1 и 2, каждые 12 позиций
Ось C для главного и контршпинделя
Ось Y для салазки 1
Конвейер стружки, ленточный
Очистка цанги контршпинделя охлаждающей жидкостью
Выгрузка заготовки с помощью ленты
Механическая подготовка для фильтра масляного тумана
Электрический и программный интерфейс для податчика прутков
Угловая синхронизация между главным и контршпинделем
Автоматическое отключение станка
2 дополнительных входа/выхода, 4 M-функции
Нарезание резьбы без компенсирующего патрона
Счетчик деталей и времени
Программное обеспечение для многоугольной токарной обработки для салазок 1 и 2
Постоянная скорость резания
Винтовая интерполяция для салазки 1
Контроль скорости вращения шпинделя
Четырехцветная предупреждающая система Освещение
Блок охлаждения для шкафа управления
Цанговый патрон типа MPF 65/140 без осевой подачи для главного шпинделя, максимальный диаметр 65 мм
Ручной переключатель цанг типа SACO MPT65/140 и MPF65/140
Дифференциальное давление для контршпинделя с возможностью установки двух различных давлений зажима
1 комплект мягких зажимных губок для патрона типа SMW 175-BBD
Патрон типа SMW 175-BBD для контршпинделя, включая адаптер для регулировки шпинделя
Система контроля износа инструмента для ЧПУ FANUC
Аналогичная система выбора инструмента для монитора инструмента ЧПУ FANUC
Внешняя промывка губок и цанг охлаждающей жидкостью главного и контршпинделя
