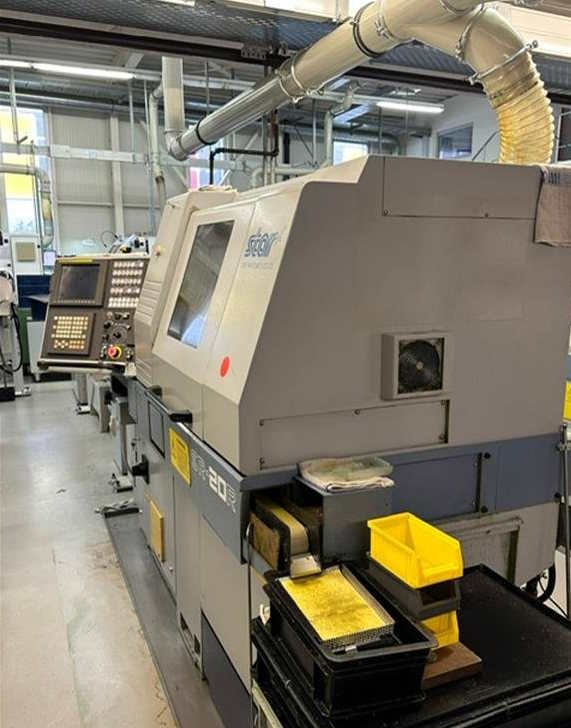

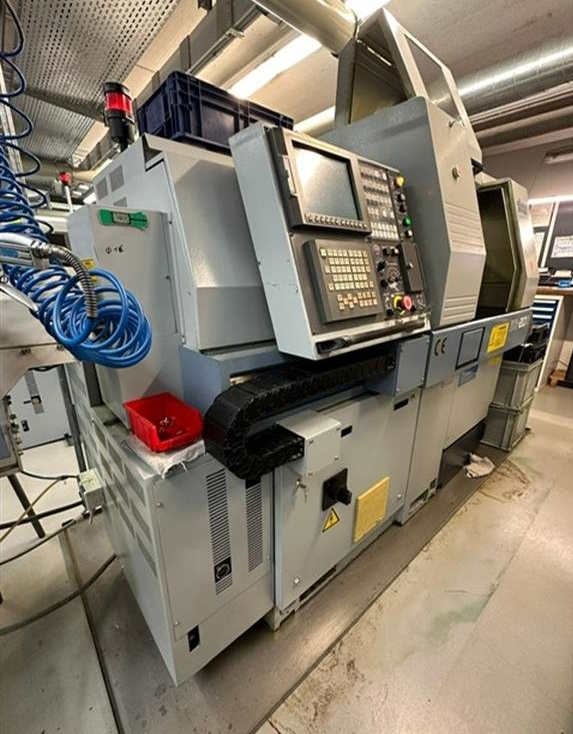

Автоматический токарный станок STAR MICRONICS SR 20R-ID17759

Star Micronics SR-20R — это высокопроизводительный токарный автомат продольного точения (Swiss Type), ставший одним из самых популярных решений в мире для производства мелких прецизионных деталей. Японская компания Star Micronics разработала эту модель для высокоскоростной обработки прутка диаметром до 20 мм.

Существует несколько поколений этой модели (например, Type III или SR-20R IV), которые отличаются количеством осей и конфигурацией инструментальных зон.

Технологические особенности

• Схема «Swiss Type» (продольное точение): Пруток подается через люнетную втулку прямо в зону резания. Это позволяет обрабатывать длинные и тонкие детали с высочайшей точностью без риска их прогиба или вибраций.
• Независимая обработка: Конструкция позволяет одновременно выполнять операции в главном шпинделе и контршпинделе. Пока одна деталь отрезается и дорабатывается с тыльной стороны, следующая уже точится в основном шпинделе.
• Наклонная инструментальная плита: Обеспечивает быстрый доступ инструментов к детали и отличный сход стружки, что критично при массовом производстве.
• C-ось на обоих шпинделях: Позволяет выполнять сложные фрезерные операции, сверление под углом и нарезание резьбы как на основной, так и на обратной стороне детали.

Характеристики:

• Диаметр прутка: 20 мм
• Длина токарной обработки: 205 мм
• Скорость вращения шпинделя: 10 000 / 8 000 об/мин
• Количество инструментов: 19
• Приводные инструментальные станции: да

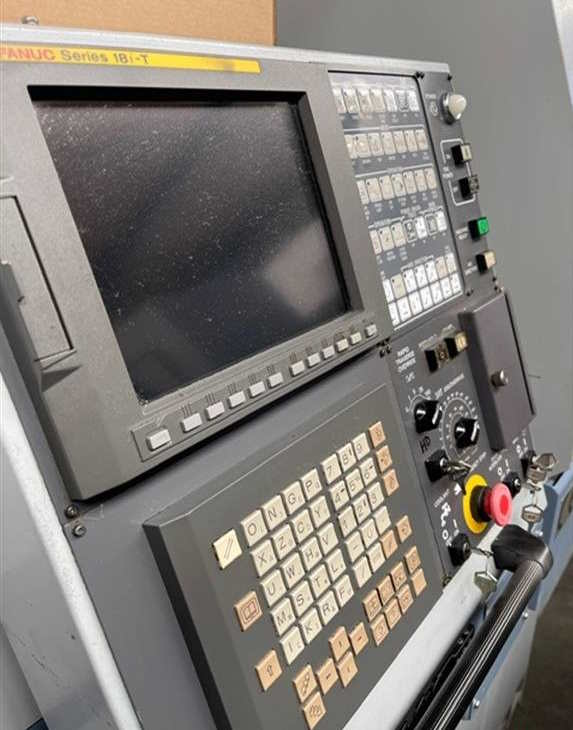

• Система управления: FANUC 18i-T
• Токарный станок с ЧПУ швейцарского типа,
• Дополнительный шпиндель,
• 7 осей (X/Z/Y/C1/X1/Z1(C2)),
• Максимальный диаметр прутка: 20 мм,
• Максимальная длина токарной обработки: 205 мм,
• Главный шпиндель, максимальная скорость: 10 000 об/мин, ось C: 0,001 градуса,
• Дополнительный шпиндель с цанговым патроном, максимальная скорость: 8 000 об/мин, ось C,
• Инструментный держатель на 19 инструментов (линейный инструментальный держатель, переднее крепление, обработка обратной стороны),
• Конвейер для деталей,
• Стандартный блок направляющих втулок, турбозагрузочный магазин FMB 3-26/3200 / A /, Год выпуска 2001
• Охлаждающая жидкость станка: Масло.
• Система пожаротушения Kraft & Bauer
• Расчетное время работы: около 50 000 часов при запуске и 30 000 часов на шпинделе
