Гидравлические гильотинные ножницы Baykal HGL 3100 x 6-ID17864

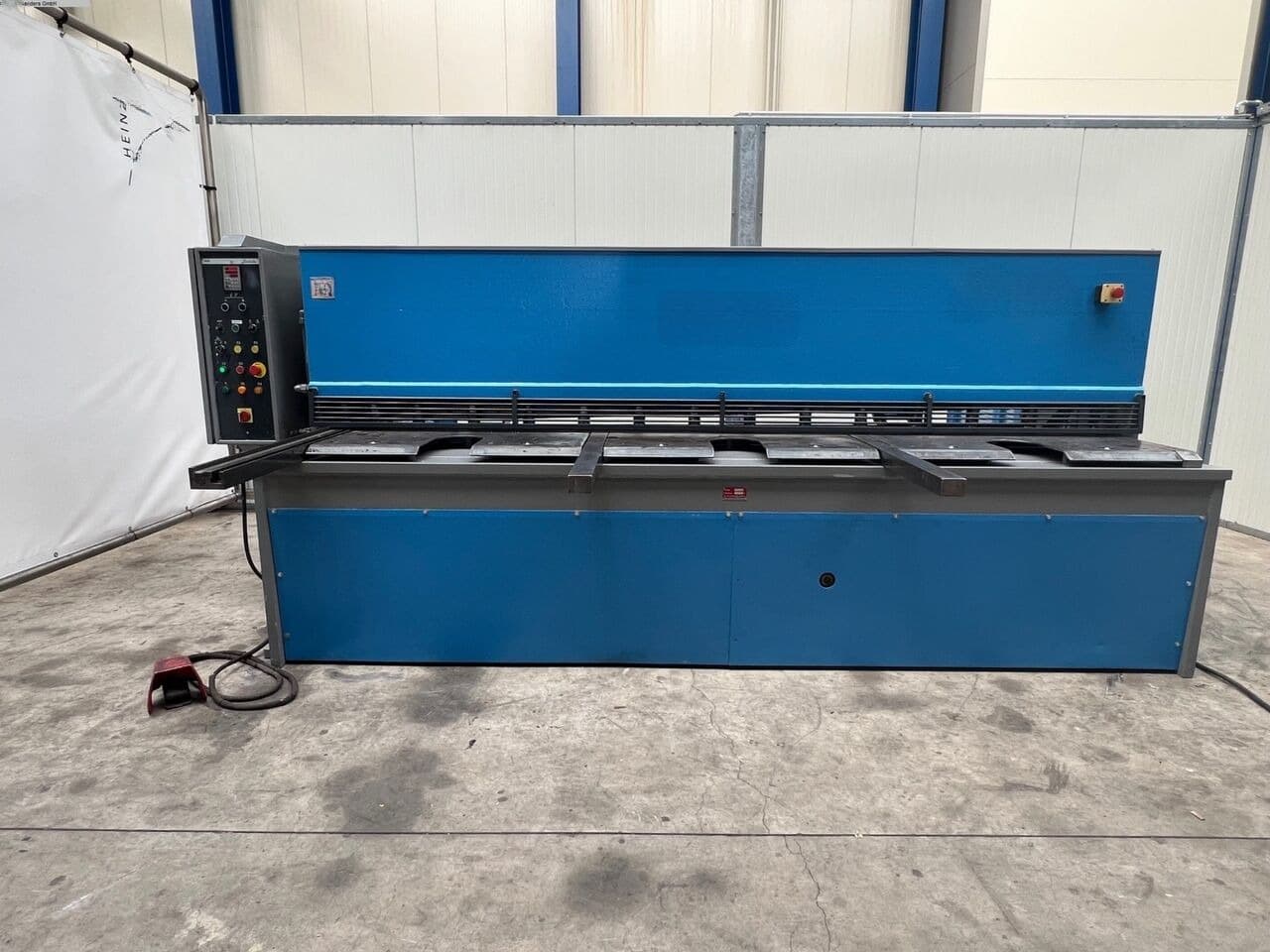

Baykal HGL 3100 x 6 — это гидравлические гильотинные ножницы с качающейся балкой (swing beam), произведенные известной турецкой компанией Baykal Mechanical Industries. Станки серии HGL спроектированы как надежное и простое в эксплуатации решение для точной резки листового металла в условиях среднесерийного производства.

Цифры в названии означают: 3100 (максимальная длина реза — 3100 мм) и 6 (максимальная толщина стального листа — 6 мм).

Ключевые особенности Baykal HGL 3100 x 6

• Конструкция с качающейся балкой: Верхнее лезвие движется по дуге (маятниковый ход), что снижает трение и износ ножей, а также минимизирует скручивание узких полос металла при резке.
• Быстрая регулировка зазора: На боковой стороне станка расположен рычаг (или маховик) для быстрой настройки зазора между ножами в зависимости от толщины листа. Правильный зазор — залог отсутствия заусенцев.

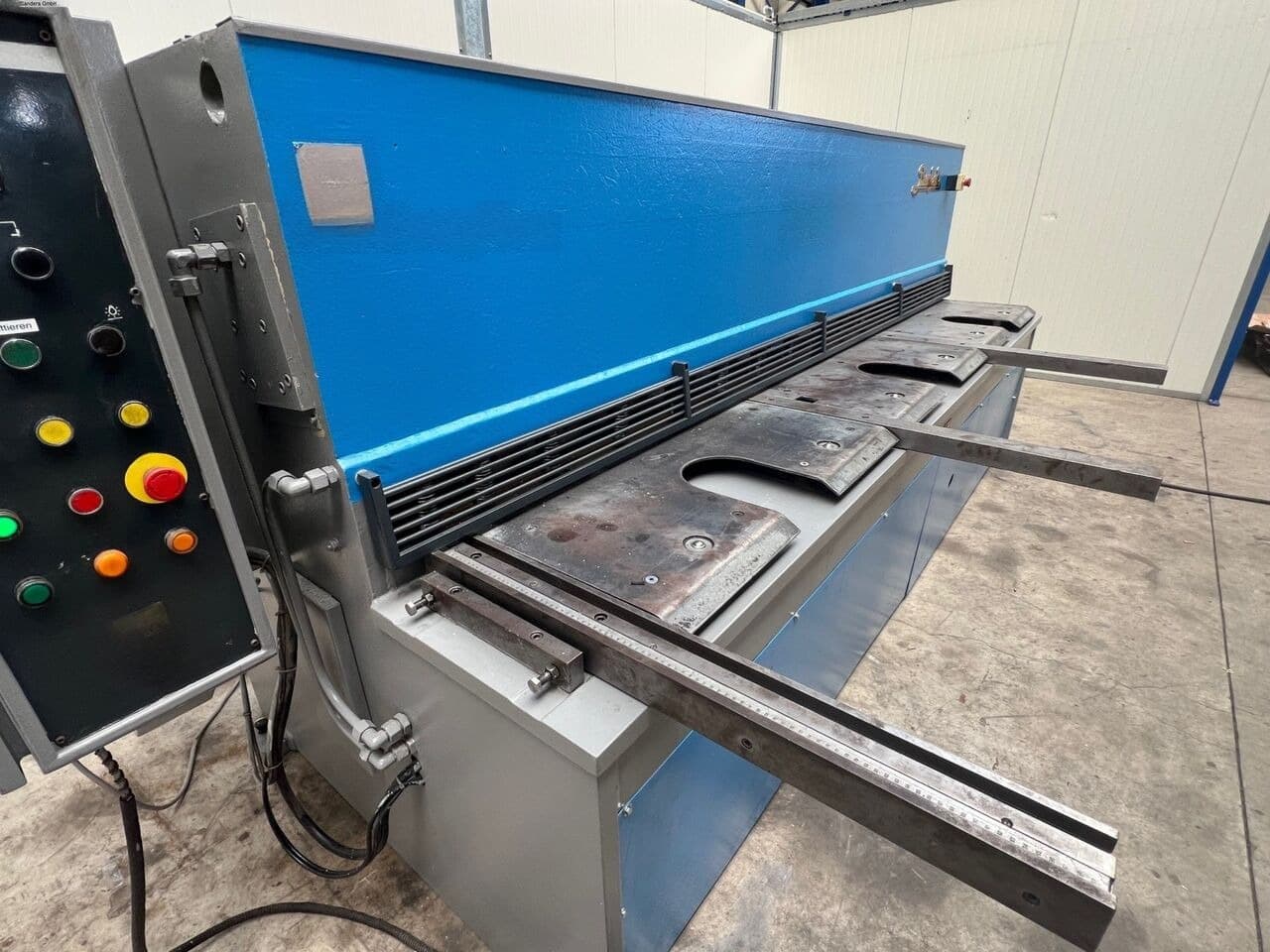

• Гидравлическая система прижимов: Лист надежно фиксируется независимыми гидравлическими цилиндрами с резиновыми накладками, которые предотвращают проскальзывание и не повреждают поверхность металла.
• Контроллер ЧПУ (обычно ELGO или Cybelec): Позволяет оператору быстро выставлять положение заднего упора с точностью до 0,1 мм и программировать количество резов.
• Теневая линия реза: Световая индикация позволяет оператору точно позиционировать лист по разметочной линии.

Характеристики:

Ширина листа 3060 мм
толщина листа 6,0 мм
толщина в области "ниро-стали" 4,0 мм
расстояние между колоннами 3100 мм
прижимное устройство 16 шт.
максимальное количество ходов 10-15 ступиц/мин
объем масла 160 л.
Угол резания 1,6°
Регулируемый задний упор 6,0 - 750 мм
Панель управления ELGO P9521
Общая потребляемая мощность 18,5 кВт
Вес 6300 кг
Размеры Д-Ш-В 3900 x 2300 x 1630 мм
Особенности:
- Прочные электрогидравлические ножницы с поворотной балкой
- Цифровой дисплей ELGO модели P9521 для электрического заднего упора
* Ход заднего упора X = 750 мм
* Шариковинтовой привод без заднего упора
* Скорость перемещения 100 мм/с
- 1x устойчивый боковой упор
* С Т-образным пазом, откидным упором и миллиметровой шкалой
- 2x устойчивых передних опорных рычага
- Электрический ограничитель длины резания
* Ограничитель длины резания для увеличения частоты хода/мин.

- Ручная регулировка зазора резки
* Централизованное управление на правой боковой подставке
- Передние опорные пластины
- Передняя защита от пальцев/помех

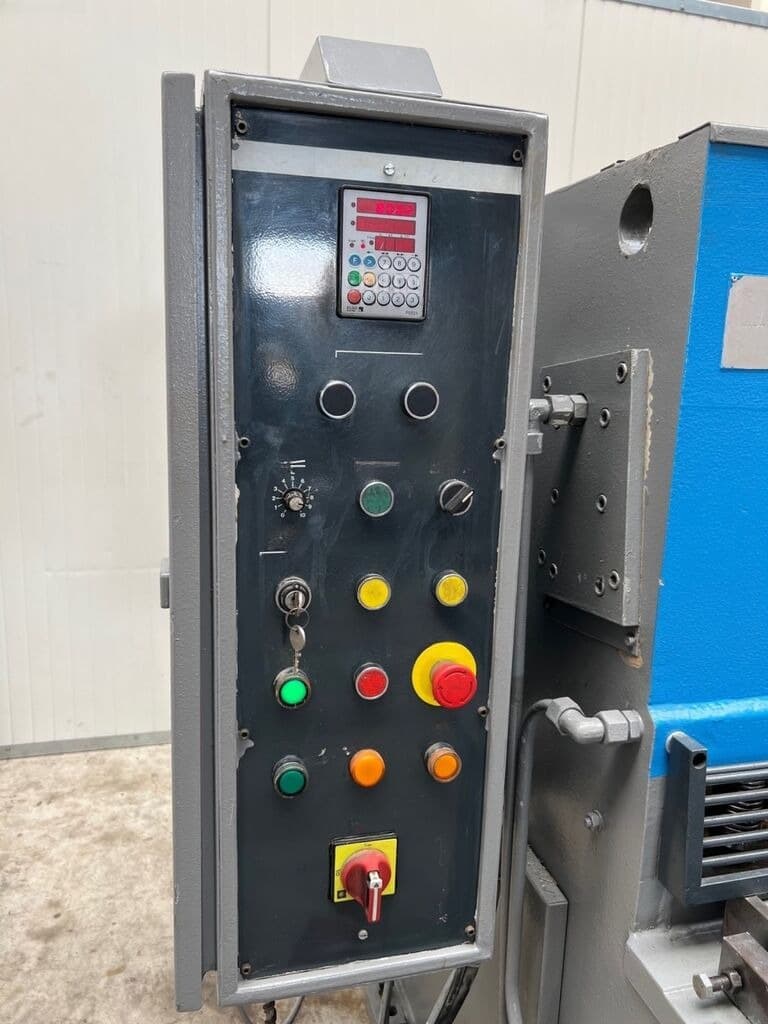

- Пошаговое управление с помощью кнопок на левой панели управления

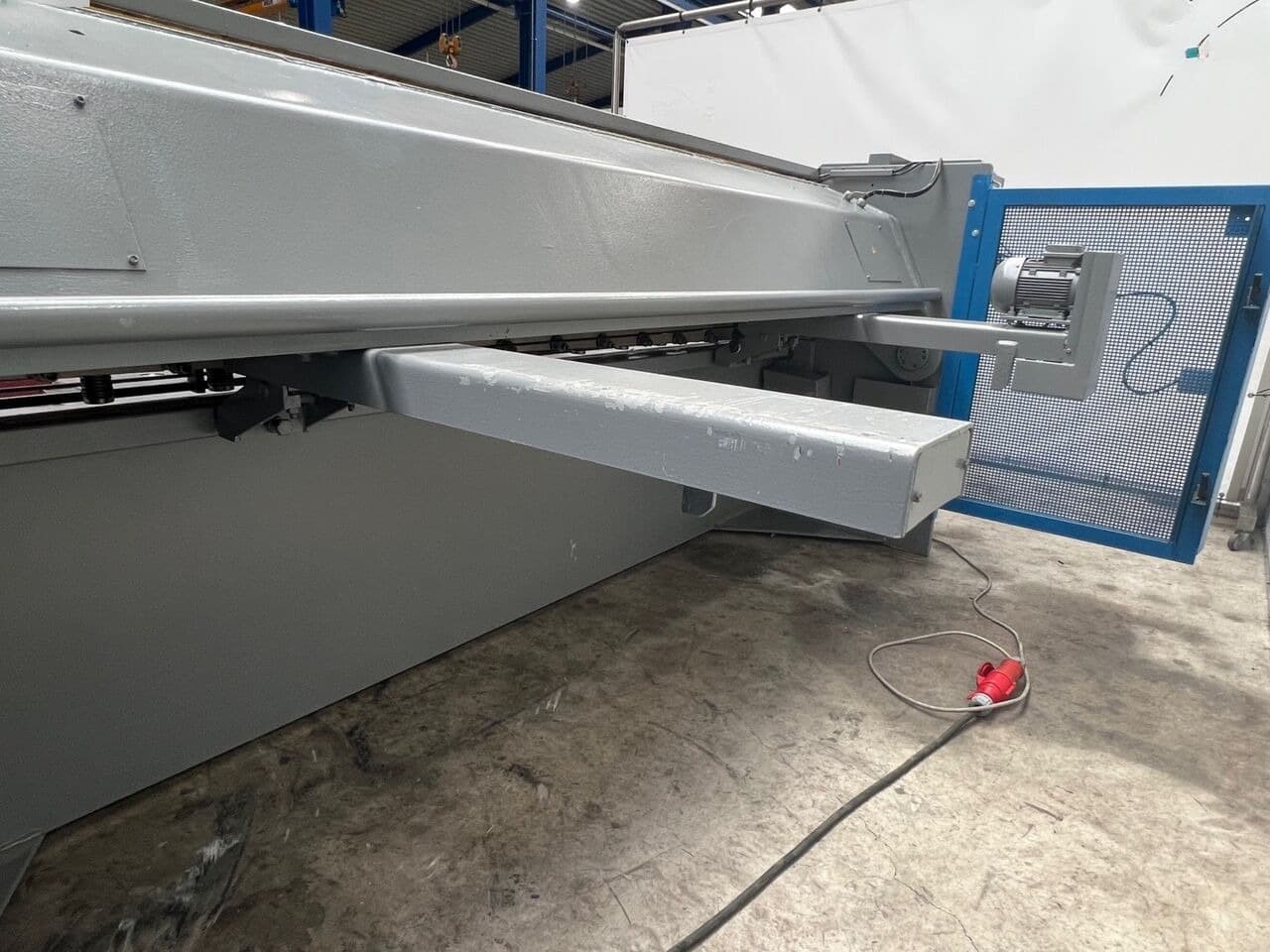

- Защитная решетка = защитное устройство за станком
- Инструкция по эксплуатации
