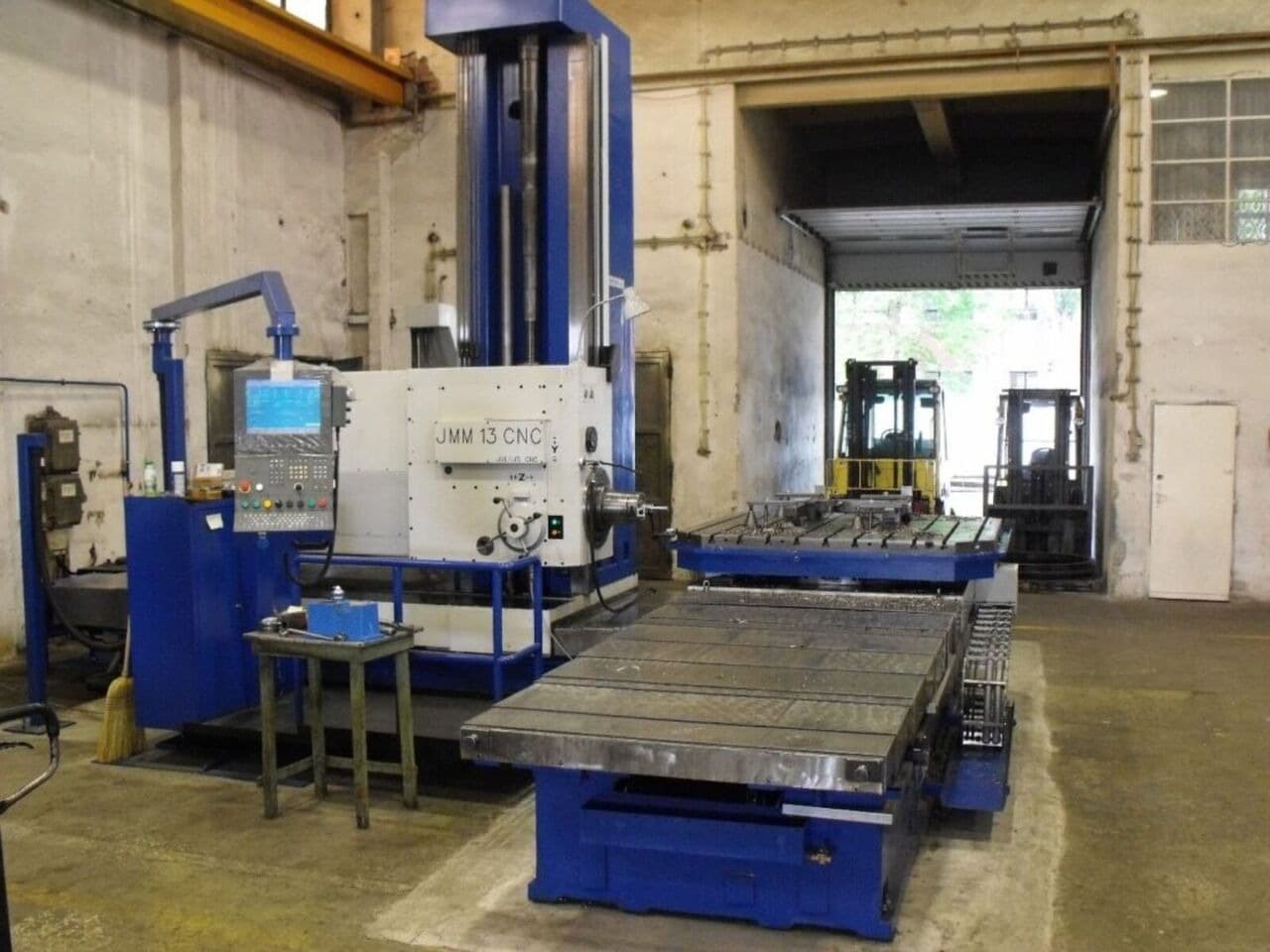

Горизонтально-расточной станок с ЧПУ TOS Varnsdorf WHN130-ID17537

TOS Varnsdorf WHN 130 — это легендарный тяжелый горизонтально-расточной станок с ЧПУ (Horizontal Boring Mill) чешского производства. Он относится к классу мощного оборудования для обработки крупногабаритных деталей (корпусов, рам, плит) весом до 12–25 тонн.

Это один из самых популярных станков в мире в своем сегменте: за всё время было выпущено более 2500 единиц.

Ключевые особенности и модификации

• Конструкция: Станок имеет крестообразную станину с подвижной колонной, выдвижным шпинделем и поворотным столом. Это позволяет обрабатывать деталь с пяти сторон за один установ.

• Выдвижной шпиндель (Ось W): Основная «фишка» расточных станков. Шпиндель диаметром 130 мм может выдвигаться на 800 мм, что позволяет глубоко заходить внутрь заготовки для расточки отверстий.

• Версия MC: Оснащается автоматической сменой инструмента (ATC) и часто сменщиком паллет (APC), превращаясь в полноценный обрабатывающий центр.

• Термостабильность: Массивные чугунные отливки и система охлаждения обеспечивают высокую точность даже при длительной силовой обработке.

Этот 5-осевой станок TOS Varnsdorf WHN130 был изготовлен в 2007 году.

Он представляет собой горизонтально-расточной и фрезерный станок с рабочим столом размером 1800 × 1800 мм и диаметром шпинделя 130 мм.

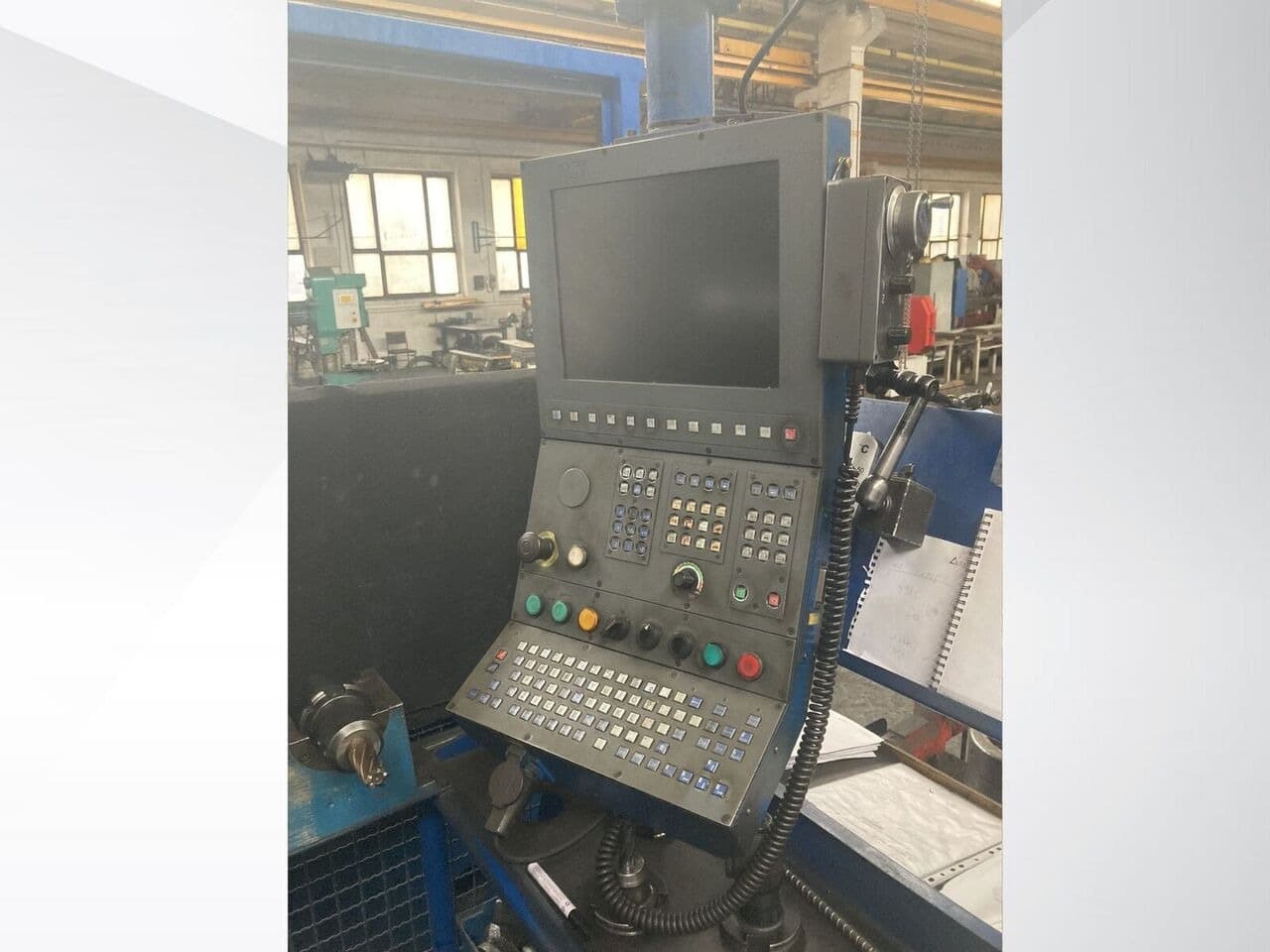

Станок оснащен поворотным столом и управляется системой NCT-104.

• Система управления: NCT-104
• Рабочий стол: поворотный, 1800 × 1800 мм
• Ширина шпинделя: 570 мм
• Диаметр шпинделя: 130 мм
• Тип применения: Другие станки
• Тип станка: Расточный станок (металл)
• Количество осей: 5

Характеристики:

• Ход по оси X: 3500 мм
• Ход по оси Y: 1200 мм
• Ход по оси Z: 1500 мм
