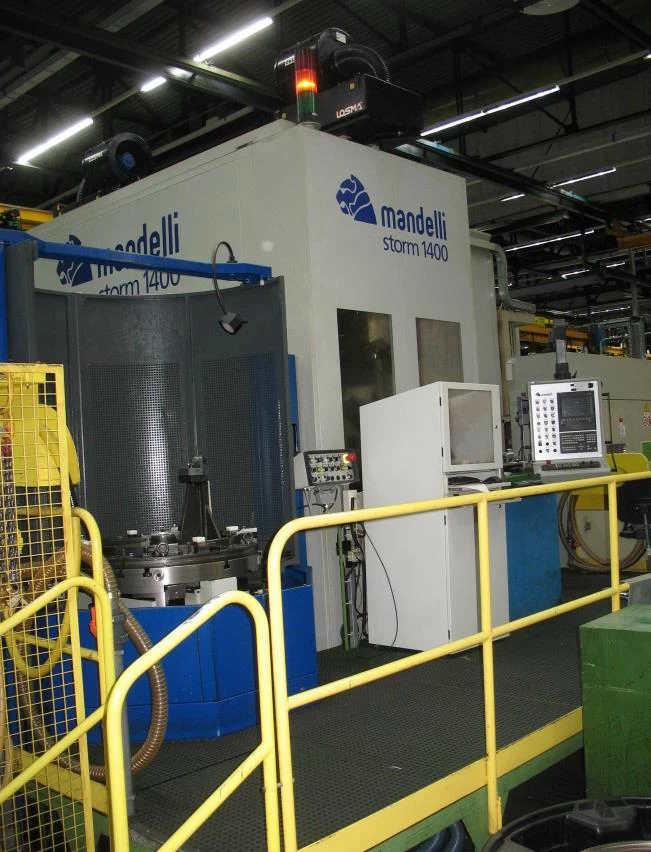

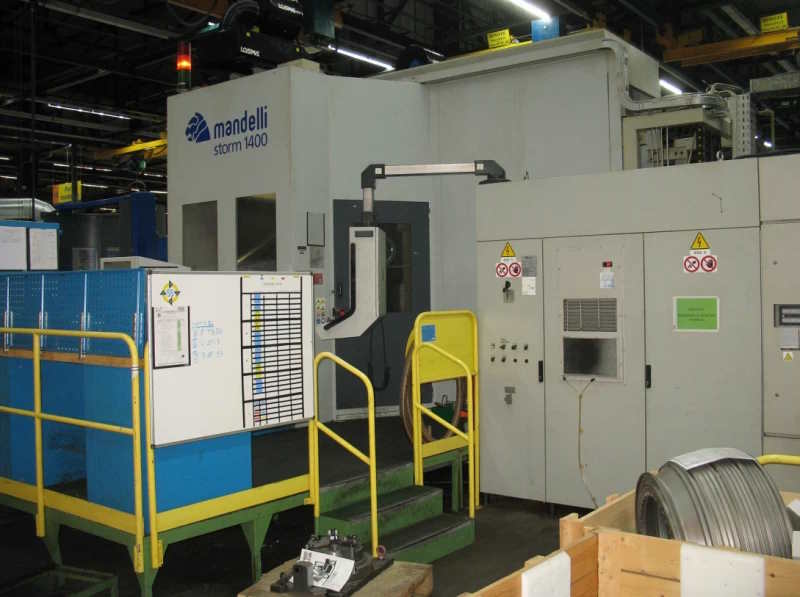

Горизонтальный обрабатывающий центр MANDELLI STORM 1400-ID17894

Производитель: MANDELLI
Модель: STORM 1400
Год выпуска: 2003
Цена: 55 000 EUR

Описание

MANDELLI STORM 1400 — это мощный горизонтальный обрабатывающий центр премиум-класса от итальянского производителя. Серия Storm специально разработана для тяжелого силового фрезерования («heavy-duty») деталей сложной конфигурации из труднообрабатываемых материалов, таких как титан, инконель и высокопрочные стали.

Технические характеристики:

Рабочая зона и паллеты

  • Размер паллеты: 1000 x 1000 мм (или 1250 x 1000 мм в зависимости от версии).
  • Максимальная нагрузка на паллету: до 4 000 – 5 000 кг.
  • Перемещения по осям (X / Y / Z): 1400 x 1200 x 1350 мм (стандарт для данной модели).
  • Система смены паллет: автоматическая (2 паллеты в базовой конфигурации).

Габариты паллеты (мм): Ø 1000 мм
Максимальный вес заготовки (кг): 2500
Перемещение по оси X (мм): 1600
Перемещение по оси Y (мм): 1180
Перемещение по оси Z (мм): 1400
Скорость вращения шпинделя (об/мин): 8000
Мощность двигателя шпинделя (кВт): 28
Емкость инструментального магазина: 100 пазов для цепи
Держатель инструмента: ISO 50
Конус шпинделя: BT 90
Количество паллет: 3
Вес (г): 34 кг

Особенности
Сверхточный станок: P = 0,007 мм – Ps = 0,004 мм
Центральное охлаждение под высоким давлением 60 бар
Линейные оси с шариковыми винтами
Измерительные шкалы для осей X, Y и Z
Конвейер для стружки
2-скоростной редуктор – Макс. Крутящий момент 668 Н·м
Поворотный стол ISO 800
Двунаправленная головка U/8000
Макс. диаметр заготовки 1400 мм – высота 1500 мм
Макс. диаметр инструмента 140 мм при занятых инструментальных позициях
Макс. диаметр инструмента 450 мм при пустых инструментальных позициях
Макс. длина инструмента 600 мм
Технические характеристики
Ось X: 1600 мм
Ось Y: 1180 мм
Ось Z: 1400 мм
Количество паллет: 3
Размеры стола: 1000 мм x мм
Макс. Вес заготовки на столе: 2500 кг
Постоянный поворотный стол: Да
Количество инструментов: 100
Конус шпинделя: BT 90 BT / SK / ISO / HSK
Скорость вращения шпинделя: 8000 об/мин
Охлаждение шпинделя: Да
Мощность: 28 кВт
Конвейер для стружки: Да
Состояние и размеры

Состояние: Хорошее
