Металлофрезерный станок Lagun GBM 3-ID17522

Производитель: LAGUN
Модель: GBM 3
Год выпуска: 2017

Описание

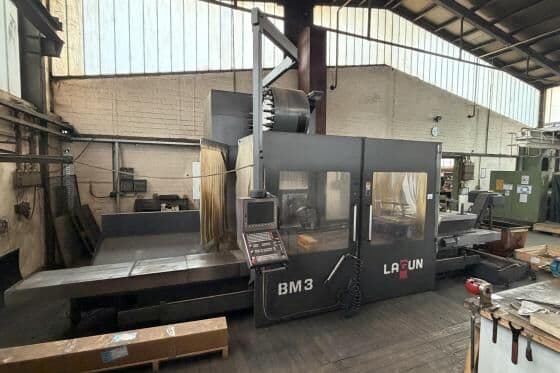

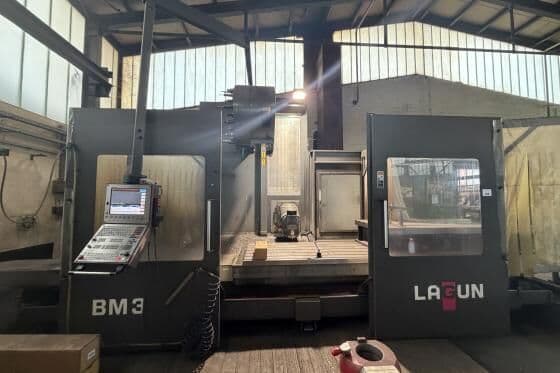

LAGUN GBM 3 — это мощный горизонтально-фрезерный станок с универсальной головкой от известного испанского производителя Maquinaria Lagun (Lagun Machine Tools). Серия GBM относится к классу тяжелых универсальных станков, которые ценятся за свою жесткость, надежность и огромную рабочую зону.

В отличие от легких консольно-фрезерных станков, серия GBM часто строится по принципу станины с неподвижной колонной (Bed Type), что позволяет обрабатывать очень тяжелые детали без потери точности.

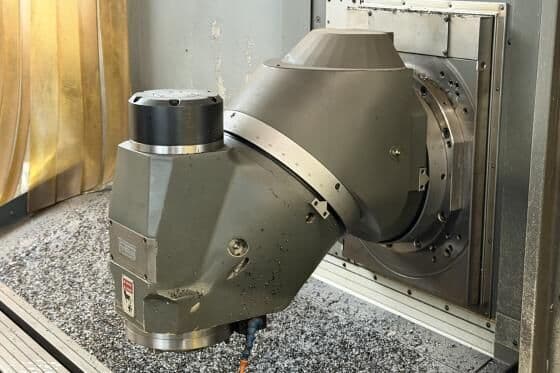

Универсальная головка (Huron Type): Станок оснащен поворотной головкой, которая позволяет устанавливать шпиндель практически под любым углом. Это дает возможность выполнять как горизонтальное, так и вертикальное фрезерование, а также обработку наклонных поверхностей за один установ.

Конструкция Bed Type: Стол перемещается по массивным направляющим станины, расположенным на полу. Это обеспечивает гораздо большую грузоподъемность и стабильность по сравнению с коленными (консольными) станками.

Автоматические подачи: Станок оснащен бесступенчатой регулировкой подач по всем осям (X, Y, Z), что позволяет оператору точно настраивать режимы резания.

Закаленные направляющие: Направляющие станка проходят термообработку и шлифовку, что гарантирует сохранение точности геометрии в течение десятилетий.

Технические характеристики:

  • Область оси X: 3000 мм
  • Область оси Y: 1200 мм
  • Область оси Z: 1500 мм
  • Длина стола: 3100 мм
  • Ширина стола: 1000 мм
  • Нагрузка на стол: 9000 мм
  • Мощность: 34 кВт
  • Скорость вращения шпинделя: 4000 об/мин
  • Тип шпинделя: ISO50 ISO/Bt/Mk
  • Скорость вращения оси X: 20000 мм/мин
  • Скорость вращения оси Y: 20000 мм/мин
  • Скорость вращения оси Z: 20000 мм/мин
  • Свободная ориентация: 2,5 x 2,5 °
  • Частота операций: 7500 часов

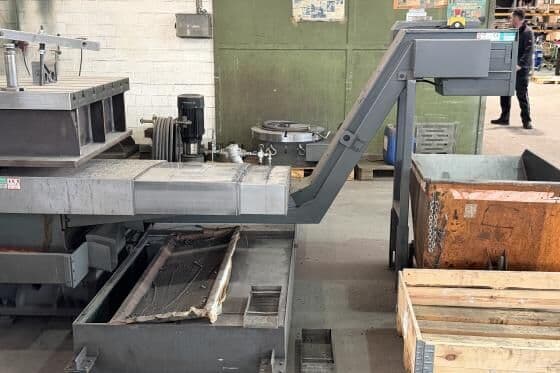

  • В комплекте Конвейер для стружки
  • включая шпиндель с охлаждающей жидкостью и давлением 20 бар
  • включая закрытые направляющие с дверцами
  • Опционально 4-осевой станок PHV-600 с задней бабкой
  • Опционально инструментальный комплект BT-50
  • Опционально 3D измерительный щуп
  • Около 7000 часов
