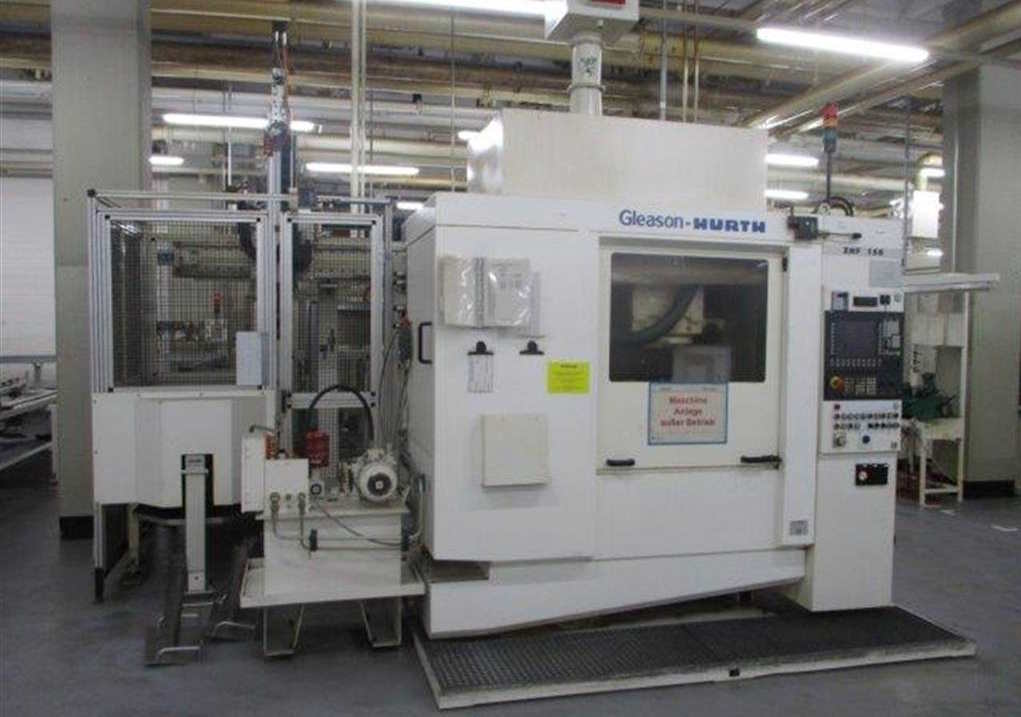

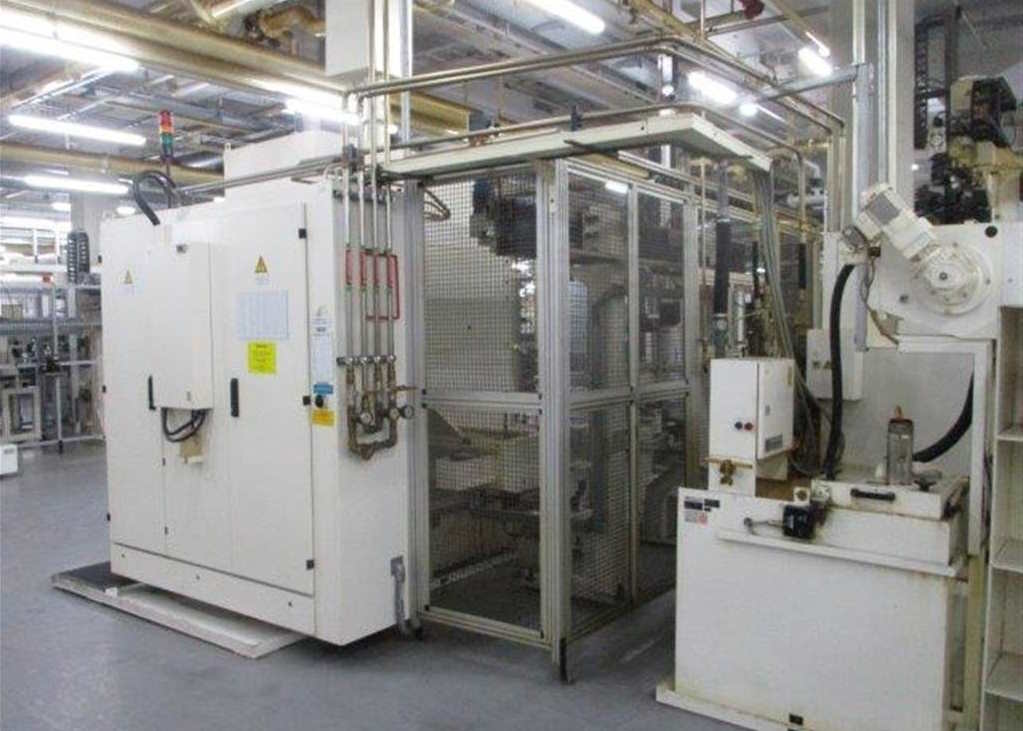

Станок для хонингования зубчатых колес GLEASON-HURTH ZHF 150-ID17615

Gleason-Hurth ZHF 150 — это высокоточный зубохонинговальный станок, предназначенный для финишной обработки закаленных цилиндрических прямозубых и косозубых шестерен. Процесс хонингования на этом станке позволяет значительно снизить уровень шума зубчатой передачи и исправить микрогеометрию зубьев после термообработки.

Бренд Gleason-Hurth является мировым лидером в области технологий финишной обработки зубчатых колес, и серия ZHF признана стандартом в автомобильной промышленности.

Характеристики:

• Диаметр заготовки: 63,5 мм
• Межосевое расстояние: 350 мм
• Максимальная длина хонингования: мм
• Общая потребляемая мощность: кВт
• Приблизительный вес станка: 6 т
• Приблизительные габариты: 2,70 x 2,30 x 2,60 м

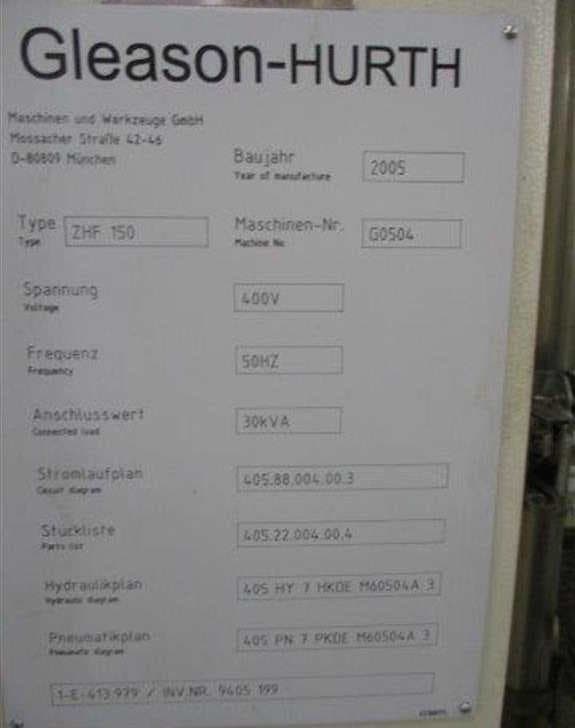

Технические данные G0504

• Рабочая зона
• Длина зажимной поверхности: 1550 мм
• Количество Т-образных пазов: 2 мм
• Ширина Т-образных пазов: 18 мм
• Расстояние между Т-образными пазами: 180 мм
• Высота центров (задняя бабка): 350 мм
• Диапазон поворота головки прецизионной зубчатой ​​передачи (ось U): +30/-30 градусов
• Межосевое расстояние - задняя бабка/прецизионная зубчатая передача мин./макс. 120/225 мм
• Разрешение ввода (все оси ЧПУ) мм/градус 0,001

Подающий суппорт
Диапазон перемещения (= перемещение по оси Z) 105 мм
Разрешение ввода 0,001 мм

Инструмент
Внешний диаметр мин./макс. 225/275 мм
Диаметр отверстия 160 мм
Ширина 60 мм

Заготовка
Внешний диаметр мин./макс. 40-150 мм
Модуль мин./макс. 1,25-4,0 мм
Ширина зуба макс. 45 мм

Вес
Вес станка около 5500 кг

Требования к рабочей жидкости: Рекомендации по охлаждающей жидкости см. в главе 8
Гидравлическая жидкость HLP D 46 около 100 л/мин
Скорости и подачи
Скорость инструмента (бесступенчатая) макс. 2000 об/мин
Скорость подачи
Быстрое перемещение/подача по оси Z до 2 м/мин
По оси X до 2 м/мин
По оси U до 2 м/мин
По оси V до 2 м/мин
По оси C3 макс. градусов/секунду 12

Электрооборудование
Рабочее напряжение 400 В
Напряжение управления/освещения 24/230 В постоянного/переменного тока
Частота 50 Гц
Требуемая мощность около 27 кВА
Если электромонтаж должен выполняться в соответствии со спецификациями заказчика, применяется только информация, содержащаяся в электротехнической документации.

Технические характеристики двигателей

• Сервоприводы: Нм·мин
• Привод инструмента C1 27,0 3000
• Привод заготовки C2 27,0 3000
• Ось X 20,0 3000
• Ось Z 20,0 3000
• Ось U 6,0 3000
• Вертикальный привод затвора (ось V1) 6,0 3000
• Горизонтальный привод затвора (ось U1)
• Вращательная ось захвата C3 5,0 3000
• Загрузочный ползунок (ось X1) 5,0 3000
• Трехфазные двигатели: кВт·мин
• Гидравлический двигатель 1,5 1410

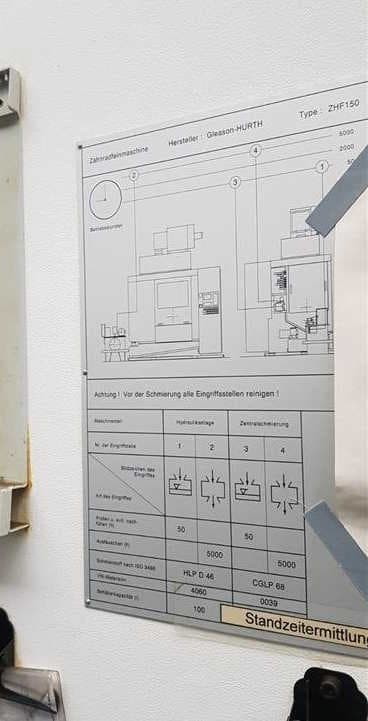

• Централизованная система смазки 0,07 2700
• Насос охлаждающей жидкости 4 2840

Гидравлическое оборудование
Расход итр/мин 21
Системное давление бар 50
Давление зажима для: передней бабки макс. бар 35
Длина зажима задней бабки мин./макс. бар 20
