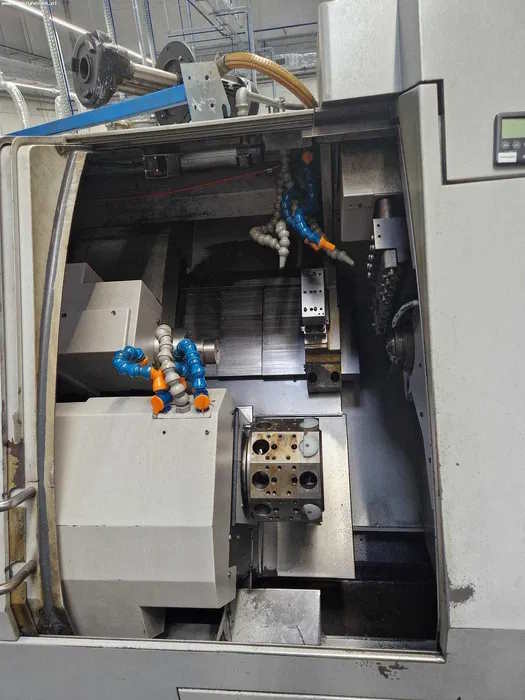

Токарный автомат продольного точения Citizen Cincom M32-ID17822

Citizen Cincom M32 — это легендарный высокопроизводительный 13-осевой токарный автомат продольного точения (типа «швейцарский тип»), признанный одним из самых гибких и мощных станков в своем классе. Линейка M-серии от Citizen объединяет возможности токарной и фрезерной обработки, позволяя изготавливать сложнейшие детали за один цикл.

Тип: Токарный автомат продольного точения с ЧПУ (Swiss Type).

Конструкция: Многофункциональный станок с револьверной головкой, приводным инструментом и противошпинделем.

Ключевое преимущество: Возможность одновременной обработки несколькими инструментами (до 3-х инструментов одновременно).

Ключевые особенности

• Одновременная обработка: Система управления позволяет выполнять точение основным шпинделем, обработку противошпинделем и работу приводным инструментом одновременно, что радикально сокращает время цикла.
• Револьверная головка с осью Y: Наличие оси Y на револьверной головке позволяет выполнять сложное фрезерование, сверление вне центра и нарезание резьбы под углом.
• Гибкость: Станок может работать как с люнетной втулкой (для длинных тонких деталей), так и без неё (для коротких заготовок, чтобы минимизировать остаток прутка).
• Высокая жесткость: Массивная станина и прецизионные направляющие позволяют обрабатывать нержавеющую сталь, титан и другие труднообрабатываемые материалы.
• Противошпиндель: Полноценный контршпиндель обеспечивает полную законченную обработку детали с тыльной стороны.

Технические характеристики токарного станка с ЧПУ CITIZEN CINCOM M32
Общие данные
- Количество осей: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)
- Скорость подачи по осям X1/X2/X3: 108/120/238 мм
- Скорость подачи по осям Y1/Y2: 275/44 мм
- Скорость подачи по осям Z1/Z2/Z3: 325/202/410 мм
- Ускоренная скорость подачи по всем осям: 20 м/мин
- Длина заготовки: 2500 мм
- Высота центра: 1132 мм
- Максимальное количество инструментов: 22 + α, включая:
Инструменты на станции 1: 5
Приводные инструменты на станции 1: 4
Инструменты на станции 2: 10 + α
Инструменты в держателе контршпинделя: 3
- Максимальное количество инструментов Габариты:
Станция 1: 16 x 16 x 130 мм
Станция 2: 16 x 16 x 90 мм
Станция 2 (втулка): 25,4 мм
Диаметр контршпинделя (втулка): 25,4 мм
- Максимальный диаметр инструмента, установленного во вращающемся патроне Станции 1 (сверло и концевая фреза): 10 мм
- Максимальный диаметр инструмента во вращающемся патроне Станции 2:
Сверло и концевая фреза: 10 мм
Фреза винтовая: 60 x 15,875 мм 63 x 16 мм
Боковая фреза: 60 ​​x 25,4 мм 63 x 22 мм
Фреза зубофрезерная: 32 x 10 мм
Фреза многоугольная: 80 x 15,875 мм
- Мощность двигателя привода направляющей втулки (10 мин/операция, непрерывный режим): 1,5/0,75 кВт
- Сервомотор инструментальной станции 1 Мощность: 1 кВт
- Мощность шпинделя на инструментальной станции 2 (10 мин/непрерывно): 1,5/0,75 кВт
- Мощность серводвигателя задней инструментальной станции: 0,75 кВт
- Емкость бака для охлаждающей жидкости: 170 л
- Вес станка CITIZEN CINCOM M32: 3200 кг
