Токарный автомат продольного точения TRAUB TNL32-9P 9 Achsen-ID17829

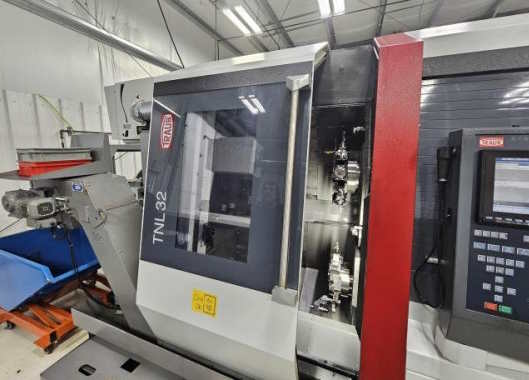

TRAUB TNL32-9P — это высокопроизводительный токарный автомат продольного точения (швейцарского типа) от немецкого концерна Index-Traub. Индекс 9P и наличие 9 осей указывают на чрезвычайную гибкость станка, позволяющую выполнять сложнейшую комплексную обработку деталей за один установ.

Главная особенность серии TNL32 — возможность работы как с люнетным узлом (как длиннотокарный автомат), так и без него (как обычный токарный станок), что делает его уникальным гибридом.

Ключевые особенности модели 9P

• 9 независимых осей: Позволяют одновременно обрабатывать деталь тремя инструментами (например, два в главном шпинделе и один в противошпинделе), что радикально сокращает время цикла.

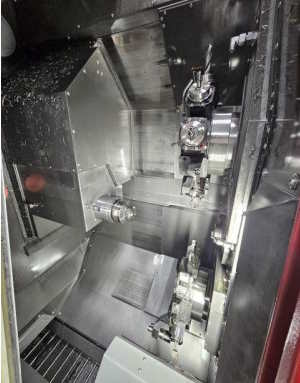

• Два револьвера + Противошпиндель: Верхняя и нижняя револьверные головки имеют оси Y. Это позволяет выполнять сложное фрезерование, сверление вне центра и нарезание резьбы под углом.
• Кинематика «DualDrive»: Уникальная система привода инструментов Traub позволяет передавать высокую мощность на приводной инструмент, превращая токарный станок в полноценный фрезерный центр.
• Трансформация (Long/Short): Станок можно перенастроить с обработки длинных валов (с люнетом) на обработку коротких заготовок (без люнета) менее чем за 30 минут. Это экономит остаток прутка и повышает точность.
• Жесткость и точность: Станина из литого чугуна обладает отличными демпфирующими свойствами, что гарантирует стабильность размеров (IT6 и выше) даже при серийном производстве.

Технические характеристики

- Количество шпинделей: 2
- Количество осей: 9
- Количество револьверных головок: 2
ГЛАВНЫЙ ШПИНДЕЛЬ
- Мощность привода шпинделя: 6,7 / 10,7 [кВт]
- Скорость вращения шпинделя: 8000 [об/мин]
- Макс. диаметр прутка: 32 [мм]
- Ход по оси Z: 305 [мм]
- Минимальное разрешение по оси C: 0,001 [градус]
МАТЕРИНСКИЙ ШПИНДЕЛЬ
- Мощность привода шпинделя: 3,7 / 5,5 [кВт]
- Скорость вращения шпинделя: 6400 [об/мин]
- Макс. Диаметр стержня: 30 мм
- Минимальное разрешение по оси C: 0,001 градуса
- Ход по оси X: 140 мм
- Ход по оси Z: 300 мм
РЕПЛИКАЦИОННАЯ ГОЛОВКА 1
- Количество позиций: 10

- Количество моторизованных позиций: 10

- Скорость вращения инструмента: 12 000 об/мин

- Мощность инструмента: 3,4 кВт

- Ход по осям X/Z: 140/300 мм

- Ход по оси Y: -40/+25 мм
Репликационная головка 2

- Количество позиций: 10

- Количество моторизованных позиций: 10

- Скорость вращения инструмента: 12 000 об/мин

- Мощность инструмента: 3,4 кВт

- Ход по осям X/Z: 140/320 мм

- Ход по оси Y: -25/+40 мм

Электропитание Питание
- Общая мощность привода: 28 кВт

Вес и габариты
- Требуемое пространство: 3870 x 1670 [мм]
- Высота станка: 2500 [мм]
- Вес станка: 6000 [кг]
НАРАБОТКА СТАНКА

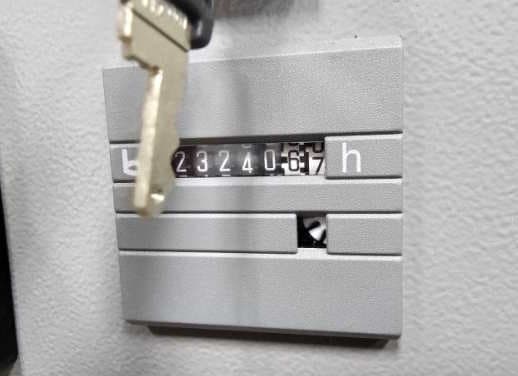

- Наработка под нагрузкой: 23240 [бст.]
- Наработка в рабочем режиме: 19500 [бст.]
Вспомогательное оборудование

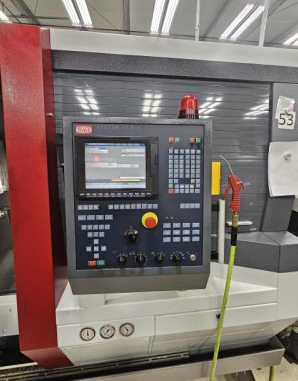

- Система управления: Traub TX 8i-p
- Трехцветный индикатор состояния
- Бак для охлаждающей жидкости: 500 [л]
* с насосом высокого давления: 3, 8, 20 [бар]

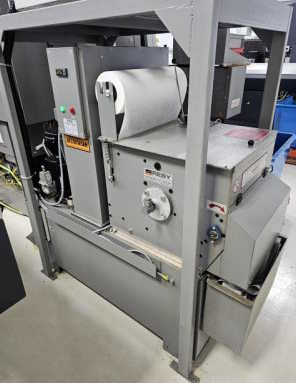

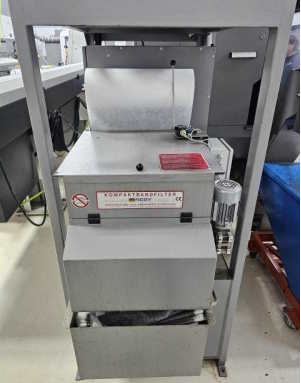

* с бумажным фильтром
- Конвейер для стружки
- Система извлечения деталей
- Лента конвейера для деталей
- Предварительное позиционирование магазина прутков
