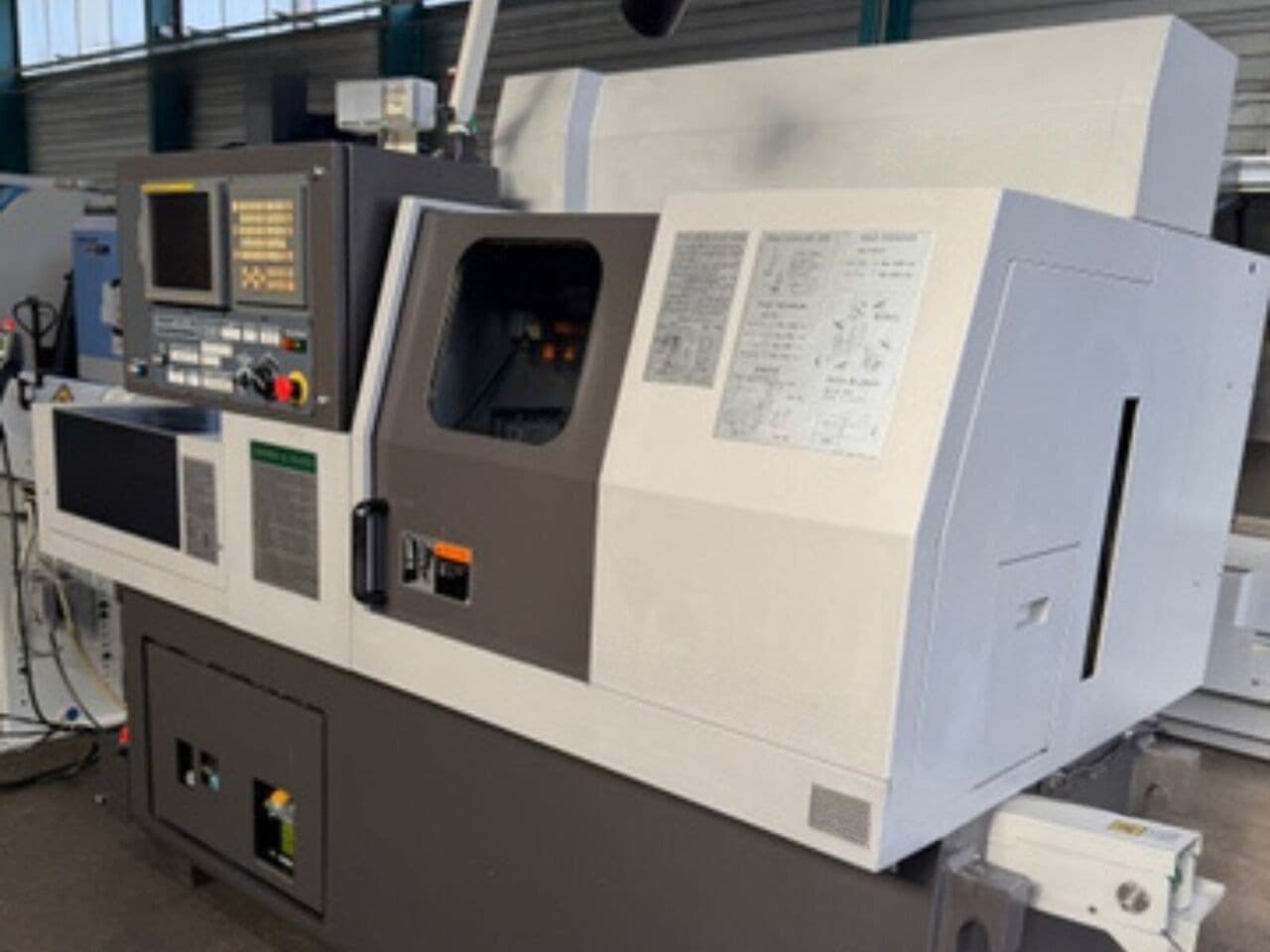

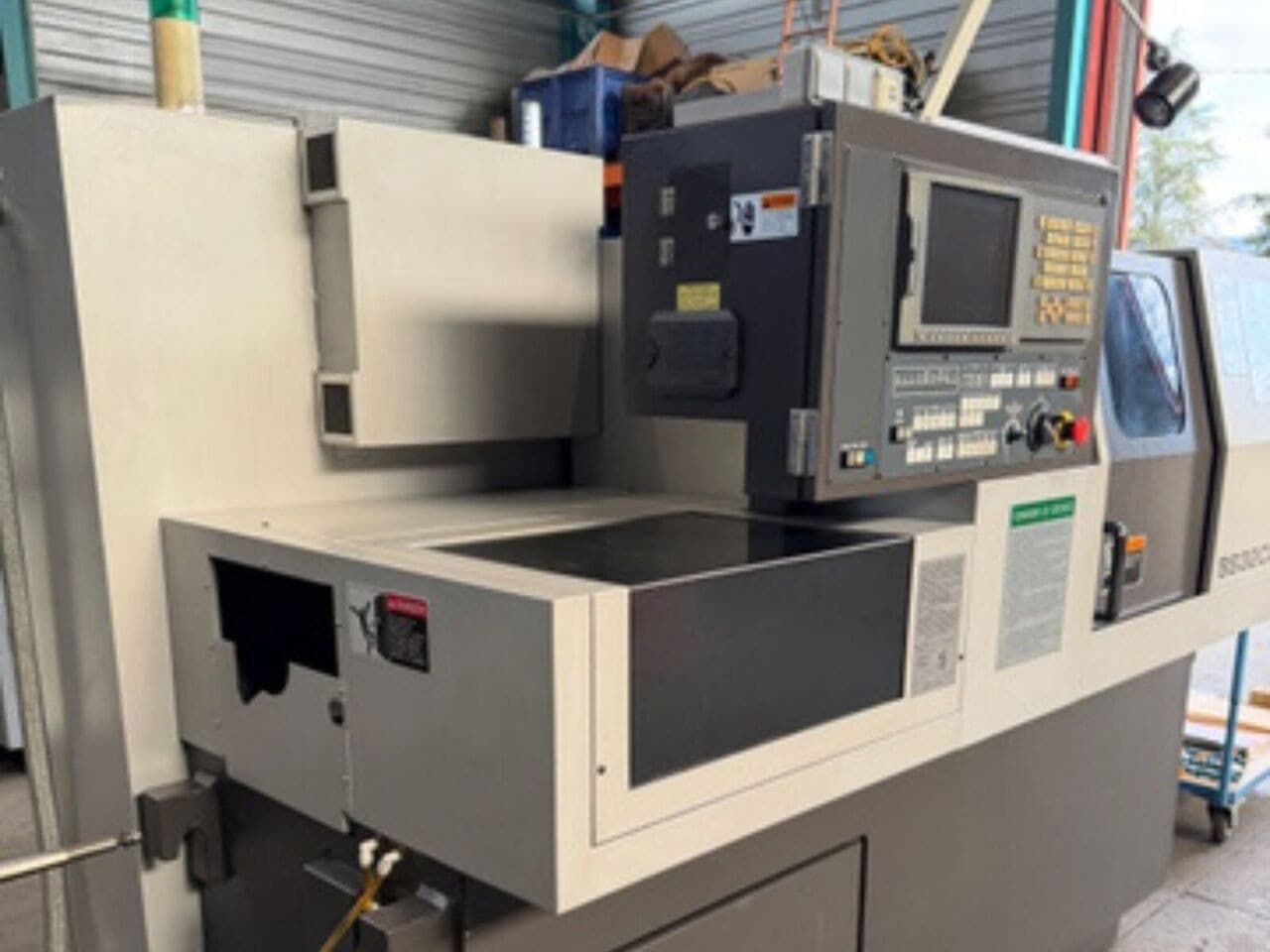

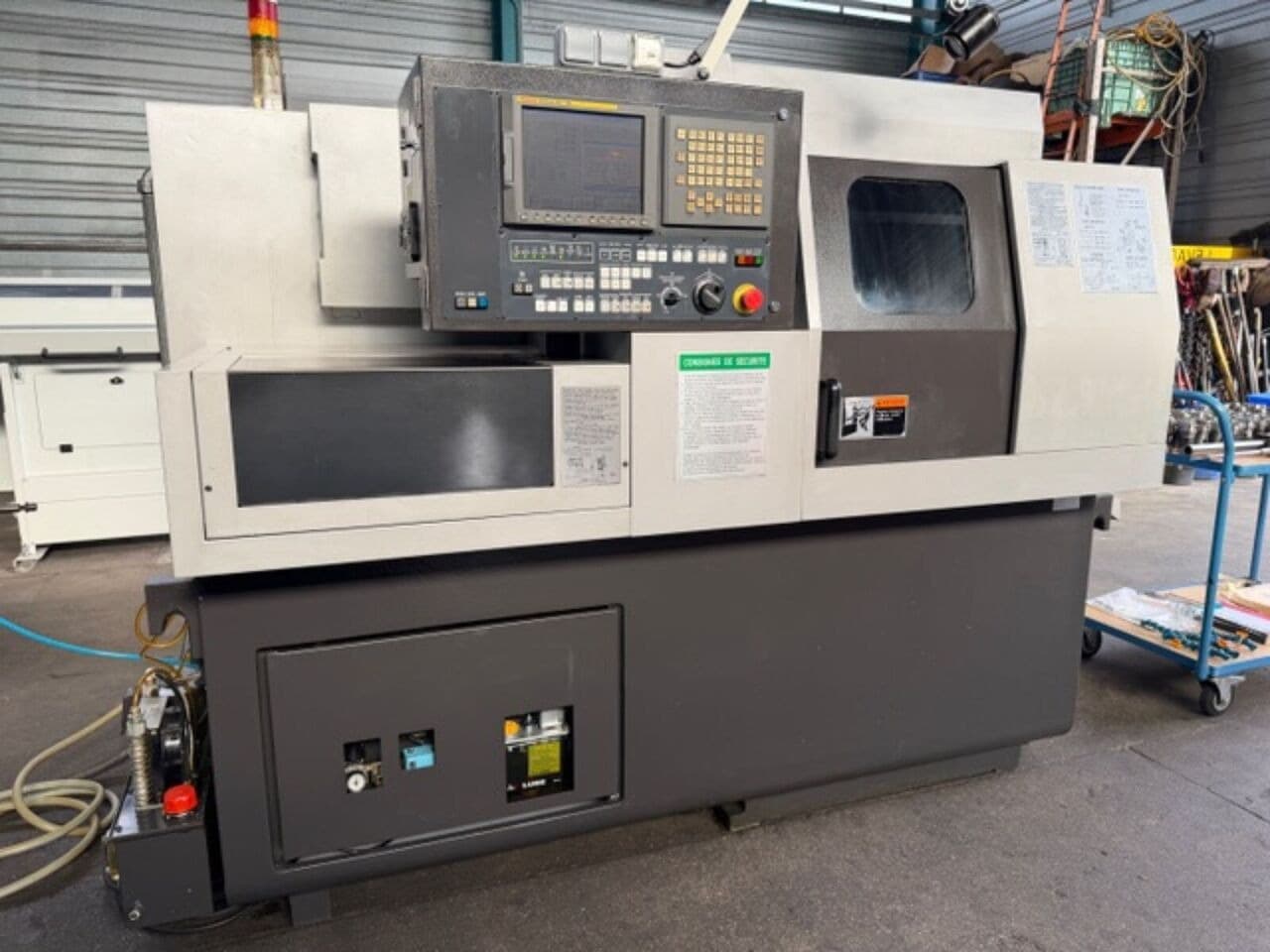

Токарный автомат продольного точения Tsugami BS32CE-V-ID17863

Tsugami BS32CE-V — это высокоточный токарный автомат продольного точения (Swiss Type) от ведущего японского производителя Tsugami. Станок предназначен для комплексной обработки сложных деталей из прутка диаметром до 32 мм за один установ.

Серия BS славится своей «быстрой» кинематикой и высокой жесткостью, что позволяет использовать его как для массового производства простых втулок, так и для изготовления сложнейших медицинских и авиационных компонентов.

Ключевые особенности Tsugami BS32CE-V

• Двухшпиндельная схема: Наличие мощного противошпинделя позволяет выполнять полную вторичную обработку (сверление, фрезерование, нарезку резьбы с торца) одновременно с обработкой следующей детали в главном шпинделе.
• Работа с люнетной втулкой и без: Станок может работать как классический автомат продольного точения (для длинных и тонких деталей), так и в режиме «short bed» без втулки (для коротких деталей, что минимизирует остаток прутка).
• Приводной инструмент: Блок инструментов включает в себя позиции для поперечного фрезерования и сверления, что исключает необходимость в доработке деталей на фрезерных станках.
• Высокая динамика: Tsugami использует очень быстрые сервоприводы и облегченные револьверные плиты, что обеспечивает минимальное время перехода от инструмента к инструменту.
• Термическая стабильность: Массивная чугунная станина и симметричная конструкция минимизируют тепловые расширения, позволяя держать микронные допуски в течение всей смены.

Описание:

Этот 7-осевой токарный станок TSUGAMI BS32CE-V был изготовлен в 2008 году. Он имеет максимальный диаметр обработки 32 мм и длину обработки 250 мм.

Станок оснащен двумя шпинделями, обеспечивающими скорость вращения главного шпинделя 200–7000 об/мин и скорость вращения вспомогательного шпинделя 200–6000 об/мин.
Марка системы управления: FANUC
Модель системы управления: 18i-TB
Мощность шпинделя: 5,5 кВт
Состояние: Очень хорошее; Малое количество часов
Часы работы от сети: 28 538
Часы работы шпинделя: 9 190
Максимальный диаметр токарной обработки: 32 мм
Максимальная длина токарной обработки: 250 мм
Максимальный диаметр сверления: 12 мм
Максимальный диаметр резьбы: M10
Мощность двигателя вспомогательного шпинделя: 2,2 кВт
Ось C: 360 000°
Конус шпинделя: для цанги F37
Количество станций: 4
Количество приводных инструментов: 5
Токарные инструменты: 5
Сверлильные инструменты: 6
Поперечные обрабатывающие инструменты: 4
Скорость вращения приводного инструмента: 200–5000 об/мин
Мощность приводного инструмента: 0,9 кВт
Рабочая подача: 1–6000 мм/мин
Быстрая подача: 20 м/мин
Габариты (станок, без устройства подачи прутка): 2150 × 1500 × 1800 мм
Податчик прутков: IEMCA BOSS 332L
Инструменты/Станции
Дополнительное оборудование
Конвейер для стружки
Уловитель деталей
Выталкиватель коротких деталей
Вытягиватель прутков
Рабочая подсветка
Комплект цанг
Последовательный порт RS232
Трехцветный индикатор состояния
Документация
