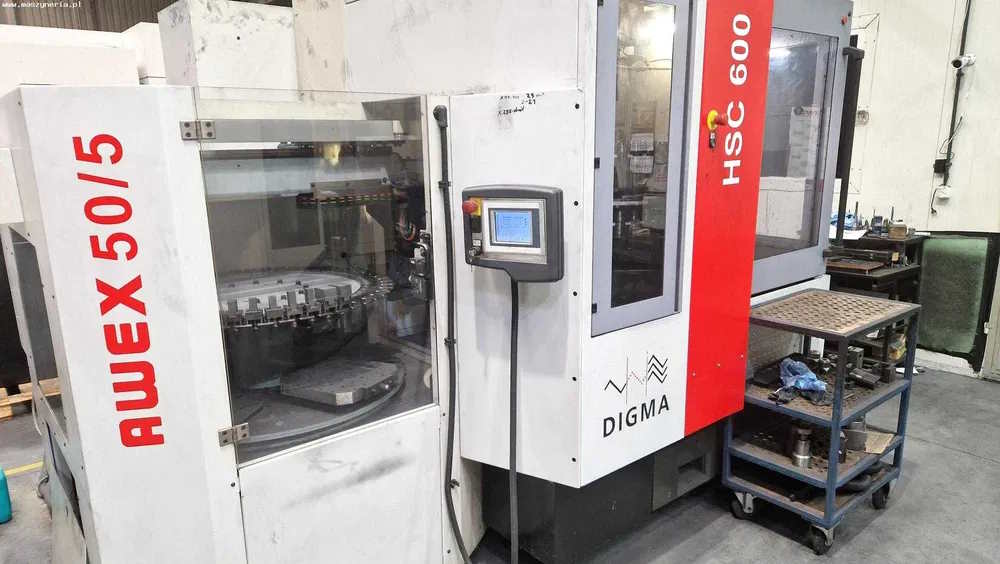

Вертикальный обрабатывающий центр EXERON DIGMA HSC 600-ID17844

EXERON DIGMA HSC 600 — это высокотехнологичный вертикальный обрабатывающий центр, специально спроектированный для высокоскоростного фрезерования (HSC — High Speed Cutting). Немецкая компания Exeron (объединившая бренды Digma и Herbert) специализируется на оборудовании для изготовления пресс-форм и штампов, где требуется зеркальная чистота поверхности и микронная точность.

Этот станок считается оборудованием «высшей лиги» для инструментального производства.

Ключевые особенности модели HSC 600
Специализация на HSC: Станок оптимизирован для работы мелким инструментом на экстремально высоких оборотах. Это позволяет обрабатывать закаленные стали (до 60+ HRC) с минимальным припуском под полировку.

Полимербетонная станина (ASCAST): Основание станка выполнено из специального минерального литья, которое гасит вибрации в 10 раз лучше чугуна и обладает высокой термической стабильностью.

Прямые приводы и линейные двигатели: Часто оснащается линейными приводами, что исключает люфты, характерные для обычных ШВП, и обеспечивает идеальную динамику при обработке сложных 3D-поверхностей.

Прецизионный шпиндель: Используются шпиндели с жидкостным охлаждением и минимальным тепловым расширением, что критично для многочасовой чистовой обработки матриц.

Интеллектуальное управление: Благодаря ЧПУ Heidenhain и специальным алгоритмам сглаживания траектории (Look-ahead), станок поддерживает постоянную скорость подачи даже на самых крутых поворотах профиля.

Обрабатывающий центр с ЧПУ EXERON DIGMA HSC 600 был изготовлен в 2010 году в Германии компанией Exeron GmbH. Технические характеристики фрезерного станка с ЧПУ EXERON DIGMA HSC 600

Характеристики:

- Подача по осям X/Y/Z: 650/550/400 мм
- Скорость подачи по осям X, Y, Z: 50 м/мин
- Размеры рабочей поверхности стола (Д x Ш): 900 x 550 мм
- Максимальный вес заготовки (с пониженной динамикой): 800 кг
- Максимальный вес заготовки: 400 кг
- Максимальная частота вращения электрошпинделя: 42 000 об/мин
- Мощность привода электрошпинделя (S1/S6 40%): 10/13 кВт
- Расстояние от кончика электрошпинделя до рабочей поверхности стола: 200-600 мм
- Расстояние от кончика электрошпинделя до паллеты: 100-500 мм
- Диаметр инструмента: 16 мм
- Максимальная длина инструмента: 175 мм
- Держатель инструмента: HSK 40-E
- Количество Т-образных пазов: 7
- Расстояние между Т-образными пазами: 70 мм
- Разрешение по линейной оси: 0,0001 мм
- Ускорение по осям X, Y, Z: 1,5 G
- Давление сжатого воздуха: 7 бар
- Максимальный расход сжатого воздуха: 550 л/мин
- Потребляемая мощность: 50 кВА
- Источник питания: 3 x 400 В; 50 Гц
- Транспортировочные габариты (Д x Ш x В): 2400 x 2200 x 2900 мм
- Вес станка EXERON DIGMA HSC 600: 7000 кг

Оборудование фрезерного центра EXERON
- Контроллер ЧПУ: HEIDENHAIN iTNC 530
- Программное обеспечение: DIGMA Job Management System

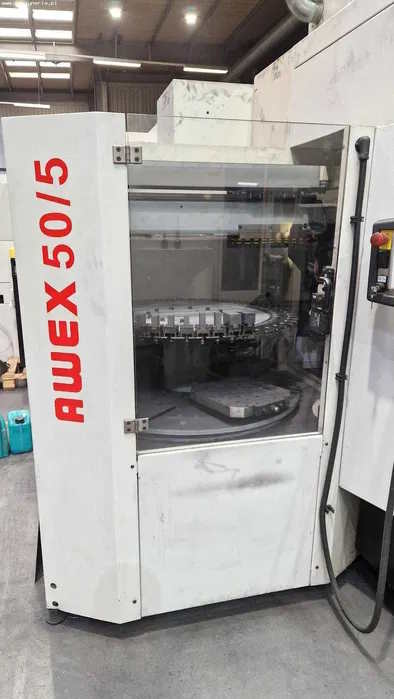

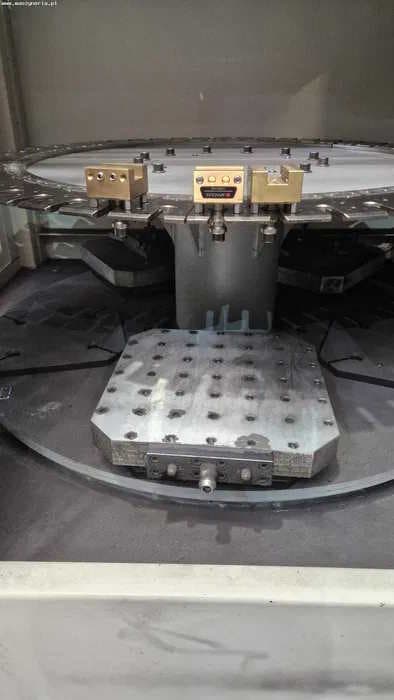

- Автоматическая система смены компонентов (электродов) и паллет AWEX 50/5
Количество электродов: 50
Максимальный диаметр электрода: 140 мм
Максимальный диаметр электрода с 25 электродами: 115 мм
Максимальный диаметр электрода с 50 электродами: 55 мм
Общий вес всех электродов: 150 кг
Количество паллет: 5
Максимальные габариты заготовок, установленных на паллете (Д x Ш x В): 320 x 320 x 190 мм
Максимальный вес заготовки на паллете: 240 кг
- 30-позиционный инструментальный магазин с двойным захватом
- Автоматическая система зажима инструмента
- Измерительный щуп заготовки: RENISHAW OMP 400
- Измерительный щуп инструмента: BLUM
- Датчик длины, диаметра и контура инструмента
- Прямая оптоэлектрическая измерительная система по всем линейным осям
- Держатель электрода: EROWA ITS 50
- Держатель паллеты: EROWA ER-015661
- Термоусадочные держатели для фрез HSK 40-E (50 шт.)
- Температурная компенсация
- Компенсация по оси Z
- Устройство для удаления графита: RINGLER
- Система охлаждения шпинделя
- Сопло сжатого воздуха для охлаждения инструмента и удаления стружки
- Система смазки масляным туманом с резервуаром 3,6 л
- Роликовые направляющие с защитными кожухами по всем линейным осям
- Электронное дистанционное управление маховиком
- Освещение рабочей зоны
