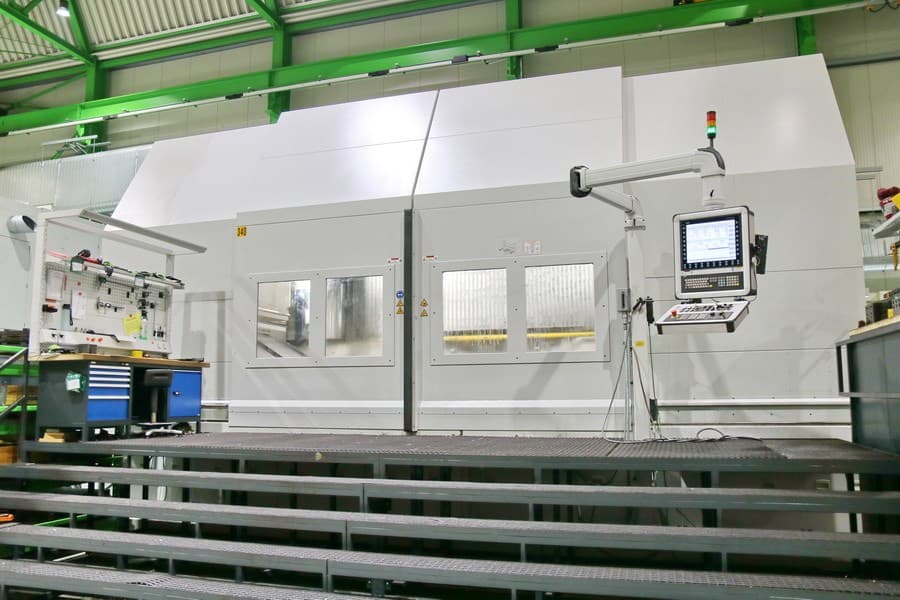

Вертикальный токарный обрабатывающий центр с ЧПУ PITTLER - PV 4000-ID18007

PITTLER PV 4000 — это высокопроизводительный вертикальный токарный обрабатывающий центр с ЧПУ, предназначенный для тяжелой обработки крупногабаритных деталей диаметром до 4000 мм. Станок применяется в энергетическом машиностроении, судостроении, производстве редукторов, подшипников большого диаметра, ветроэнергетике и других отраслях тяжелой промышленности. Благодаря модульной конструкции он способен выполнять токарную обработку, сверление, фрезерование и нарезание пазов за одну установку детали.

Год выпуска: 2020

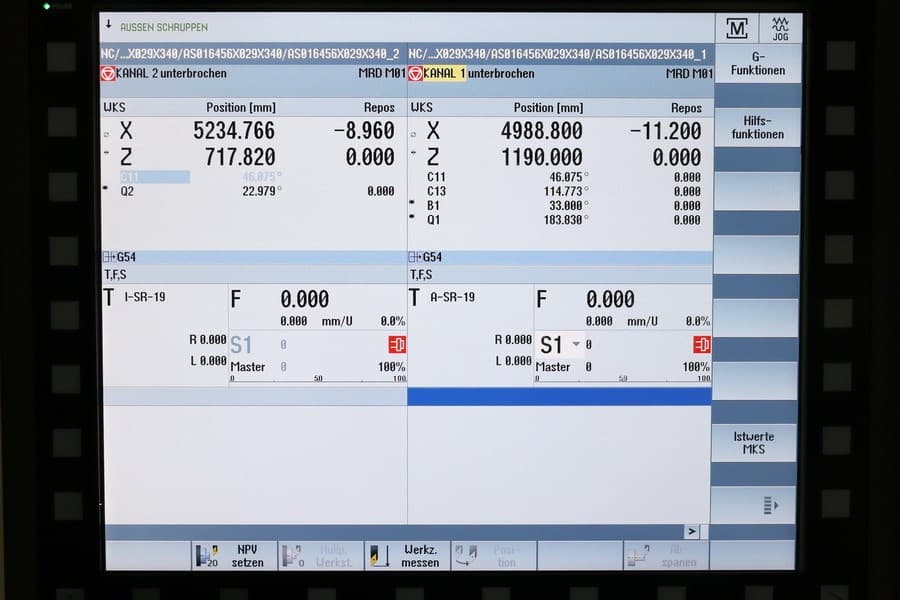

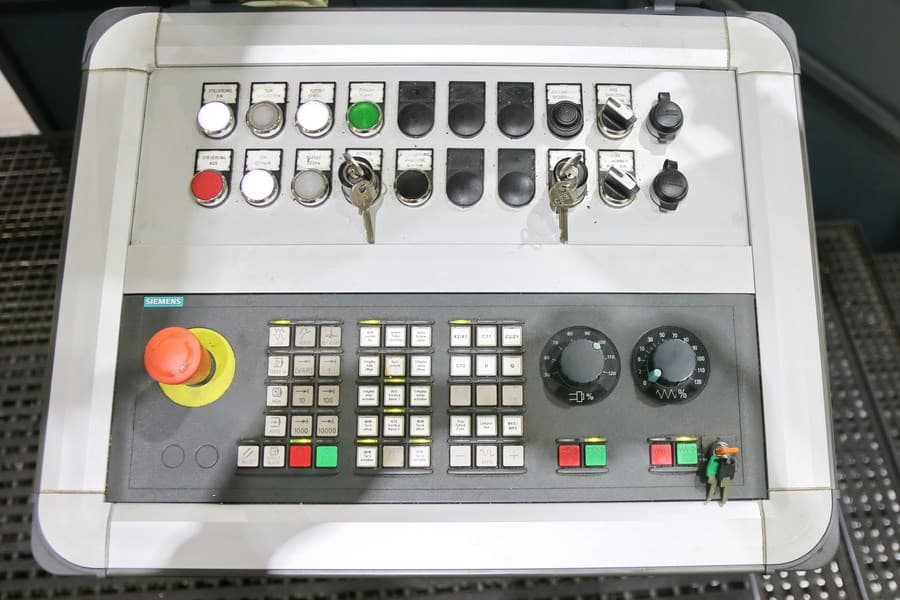

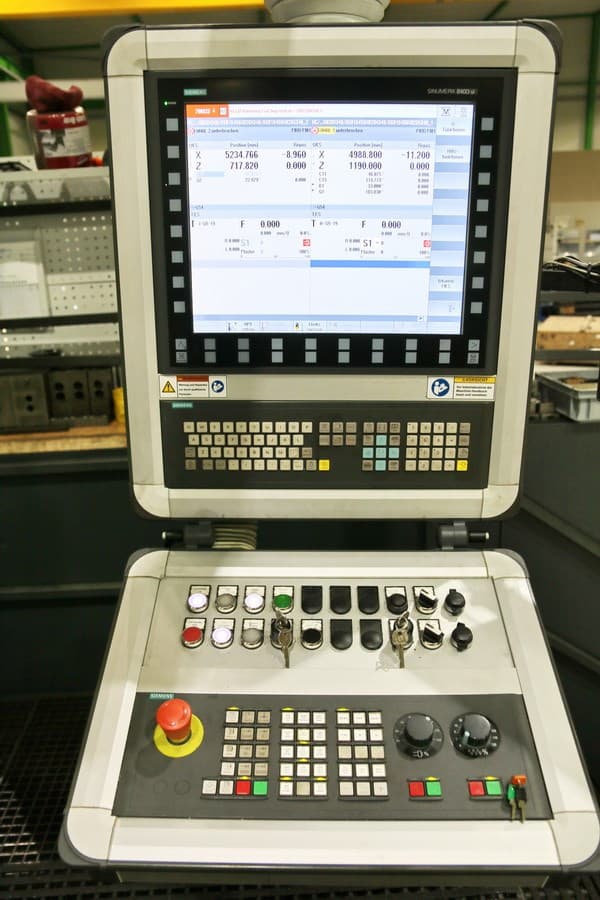

Система управления: Siemens 840D SL
Местоположение: Германия
Страна происхождения: Германия
Срок поставки: по договоренности
Характеристики доставки: со склада
Дополнительная информация: Вертикальный токарный станок с ЧПУ
PITTLER - PV 4000

- Расширение системы управления / программное обеспечение
Опция программного обеспечения SINUMERIK 828D/840D SL ProgramSYNC

- 12-кулачковый компенсирующий патрон от RÖHM

- Выдвижные защитные кожухи
- Циркуляция охлаждающей жидкости
- Кондиционирование охлаждающей жидкости
- Скимер для маслопровода
- Встроенная система безопасности SIEMENS
- Сетевой интерфейс / передача данных
Опция DNC
- Удаленная диагностика зоны ЧПУ
- Телесервис для встроенного ПЛК Sinumerik 840D

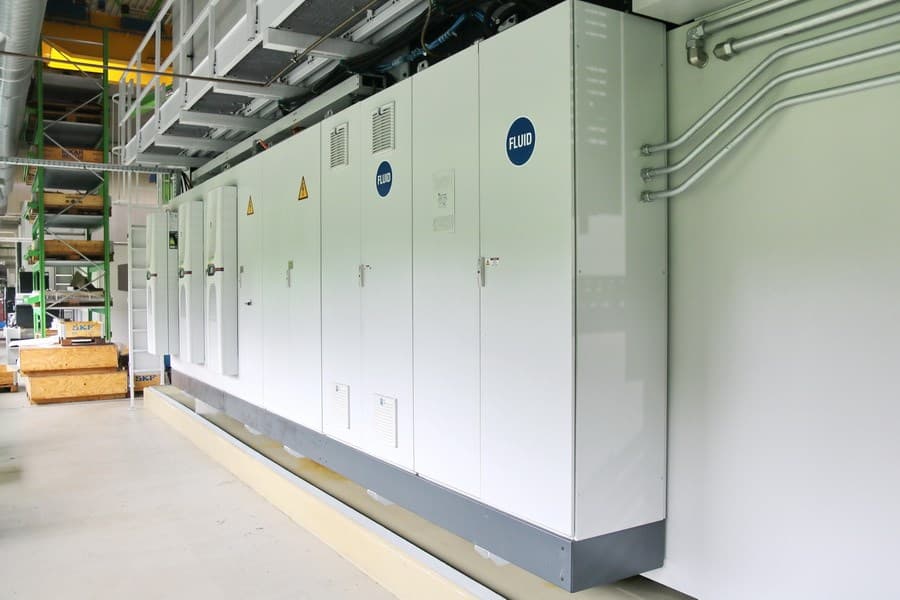

- Ethernet-соединение в шкафу управления
- Регулируемый диапазон скоростей для предотвращения вибраций
- Очиститель воздуха, электростатическое осаждение
- Измерительный щуп для измерения обрабатываемой детали
- Рабочая зона с возможностью входа внутрь

Максимальный диаметр обработки: 3800 мм
Диаметр фланца шпинделя: 1900 мм
Максимальный диаметр обработки: 3800 мм
Управление: Siemens 840 D sl
Главный шпиндель:
Диапазон скоростей - макс. главного шпинделя: 100 об/мин
Мощность привода - главного шпинделя: 200 кВт
Максимальный крутящий момент: 67 000 Нм
Передаточное отношение: 1:30
Максимальная нагрузка: - кг
Ось C
Машина для инструмента: Правая
Держатель инструмента: Capto C8

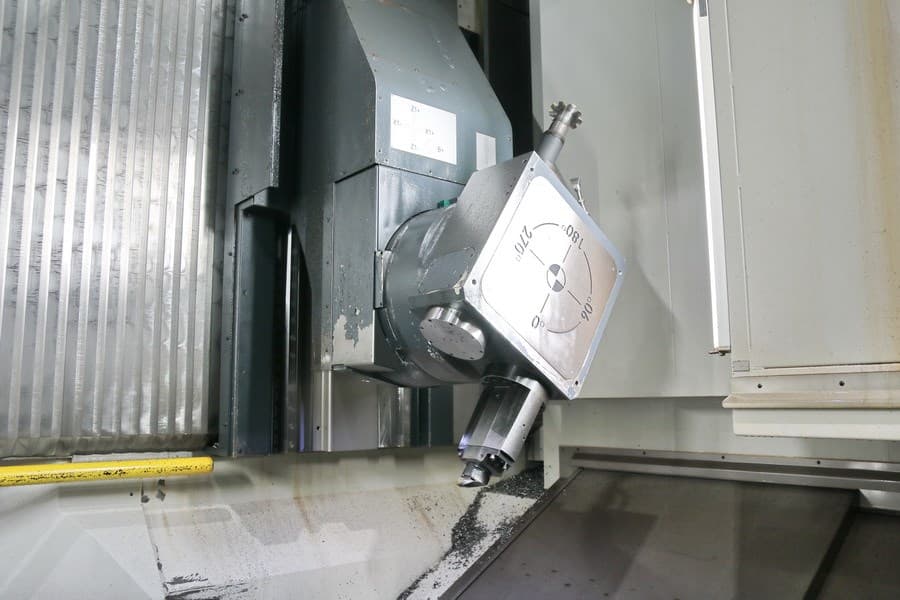

Ширина поворота: 0 - 270°
Диапазон скоростей - макс. положения приводного инструмента: 6000 об/мин
Максимальный крутящий момент: 120 Нм
Машина для инструмента: Левая
Держатель инструмента: Capto C8

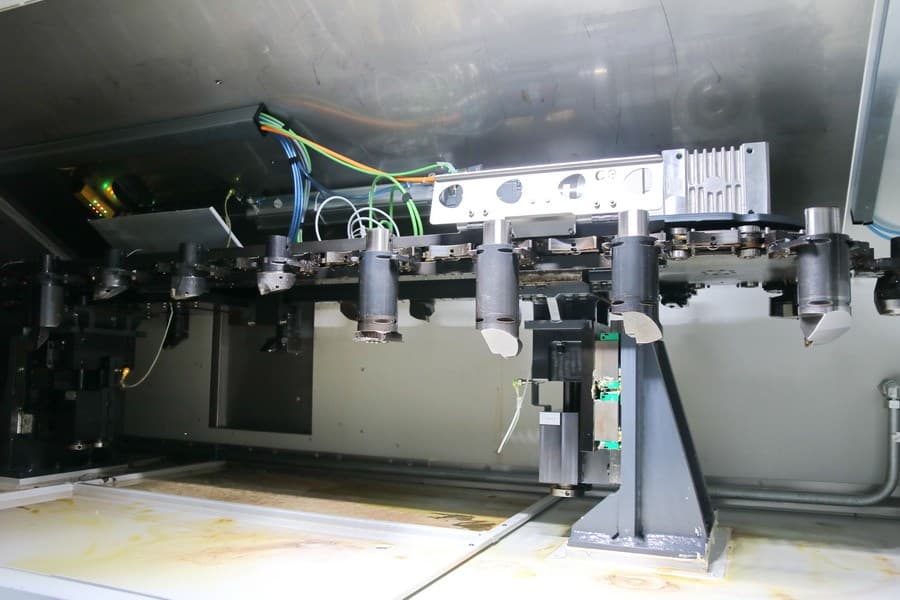

Магазин инструмента: Правый
Количество позиций инструмента: 41

Макс. Вес инструмента: 20 кг
Макс. длина инструмента: 400 мм
Макс. диаметр инструмента: 120 мм
Шаг цепи: 125 мм
Держатель инструмента: Capto C8
Магазин инструмента: слева
Количество позиций для инструмента: 25

Диаметр инструмента при полной нагрузке: 150 мм
Макс. вес инструмента: 20 кг
Макс. длина инструмента: 400 мм
Перемещения:
Ось X 1: 2800 мм
Ось X 2: 3200 мм
Ось Z: 1000 мм
Скорость подачи:
Быстрое перемещение X: 32 м/мин / Z: 20 м/мин
Сила подачи X/Z: 22 кН
Общая потребляемая мощность: 280 кВА
Вес станка: около 155 т
Требуемое пространство: около 10,4 x 6,3 x 5,7 м

Аксессуары
Документация
Конвейеры для стружки (2 шт.)
Система охлаждения: 6 бар
Система охлаждения высокого давления: 70 бар
Внутренняя подача охлаждающей жидкости
Сигнальная лампа
Бумажный ленточный фильтр: Knoll KF 150 / 1550
Сменщик инструмента (60 позиций, 2 шт.)
Электрический маховик
Гидравлический блок
Бесступенчатая регулировка оси B
Автоматическая дверь
