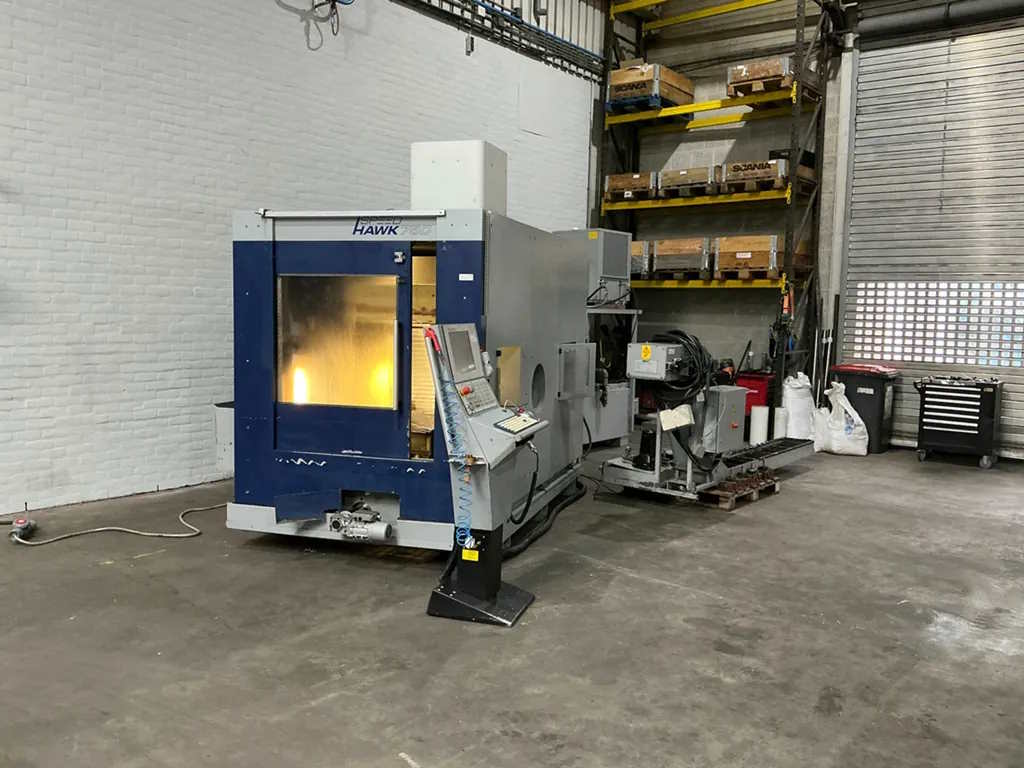

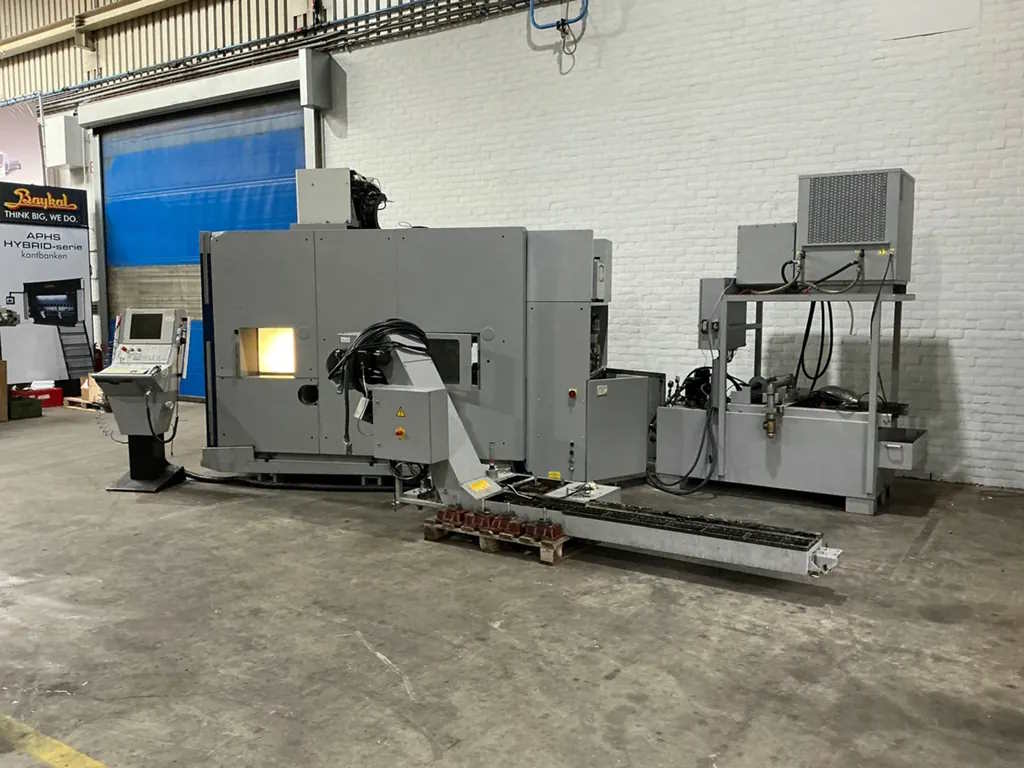

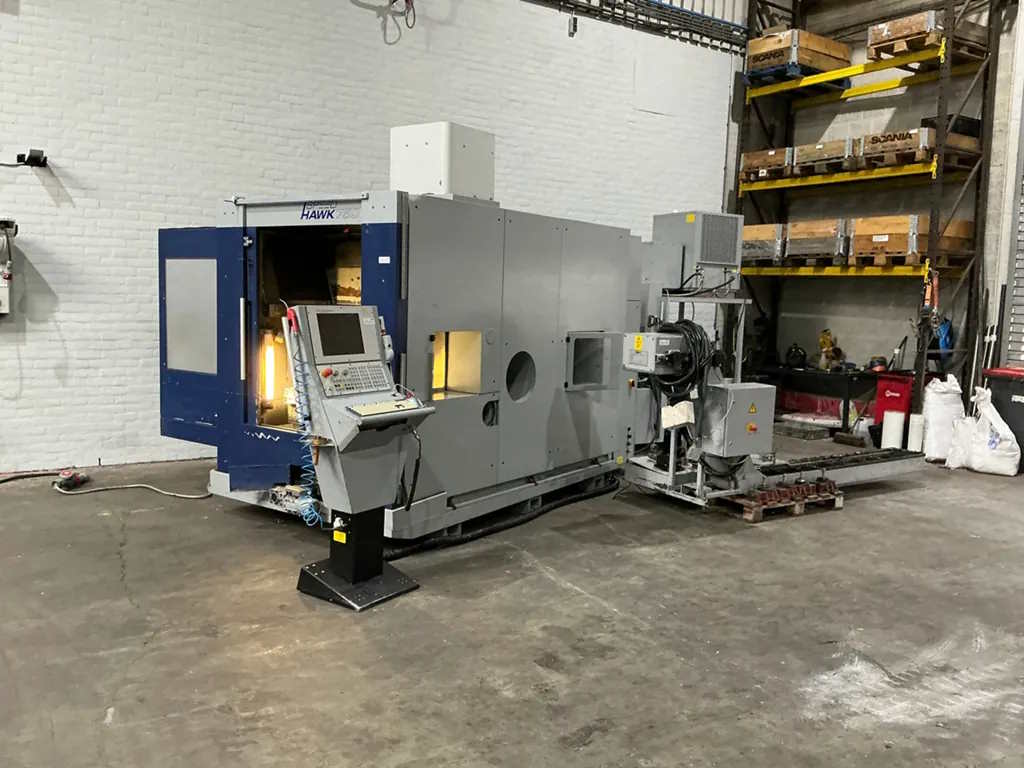

Вертикальный обрабатывающий центр Ingersoll Speed Hawk OPS 750-ID17900

Ingersoll OPS 750 Speed Hawk (произведенный в сотрудничестве с OPS-Ingersoll) — это высокоскоростной вертикальный обрабатывающий центр (HSC), который считается эталоном в производстве пресс-форм, штампов и графитовых электродов. Станок 2009 года выпуска сочетает в себе немецкую точность и динамику, необходимую для получения зеркальной чистоты поверхности.

Технические характеристики:

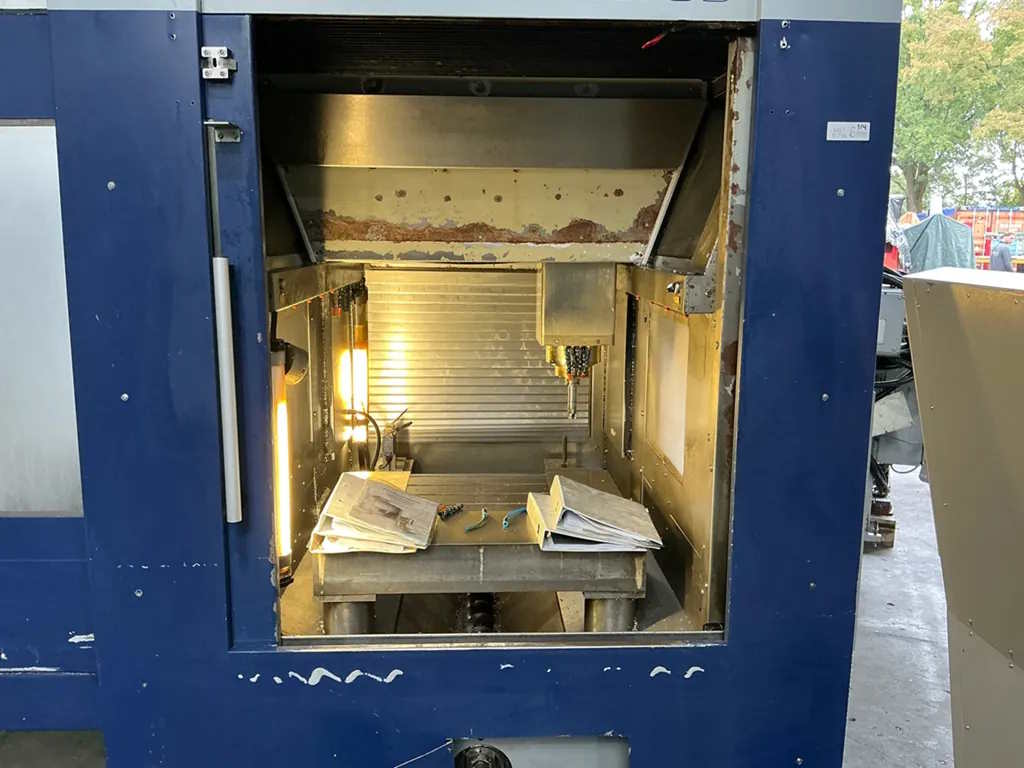

Рабочая зона и перемещения
Перемещения по осям (X / Y / Z): 750 x 550 x 450 мм.

Размер стола: 800 x 600 мм.

Максимальная нагрузка на стол: до 800 кг.

Расстояние от торца шпинделя до стола: 150 – 600 мм.

Высокоскоростной шпиндель (HSC)
Тип конуса: HSK-E40 (или HSK-E50 в зависимости от версии).

Частота вращения: до 30 000 — 42 000 об/мин.

Технология: Прецизионный шпиндель с жидкостным охлаждением для предотвращения тепловых расширений при длительной работе на высоких оборотах.

Инструментальный магазин
Количество позиций: 32 или 40 инструментов (цепного типа).

Время смены инструмента: сверхбыстрое, оптимизированное для минимизации простоев.

Максимальный диаметр инструмента: 50 мм (при полной загрузке).

Динамика и точность
Скорость быстрых перемещений: до 30 м/мин (ускорение до 1g).

Конструкция: Жесткая портальная или полупортальная станина с полимербетонным основанием для максимального гашения вибраций.

Точность позиционирования: Измерение по осям с помощью прецизионных оптических линеек (Heidenhain).

Характеристики:

• Ingersoll Тип
• Speed ​​Hawk OPS 750
• Год выпуска 2009
• Перемещение по оси X 650 мм
• Перемещение по оси Y 1100 мм
• Перемещение по оси Z 500 мм

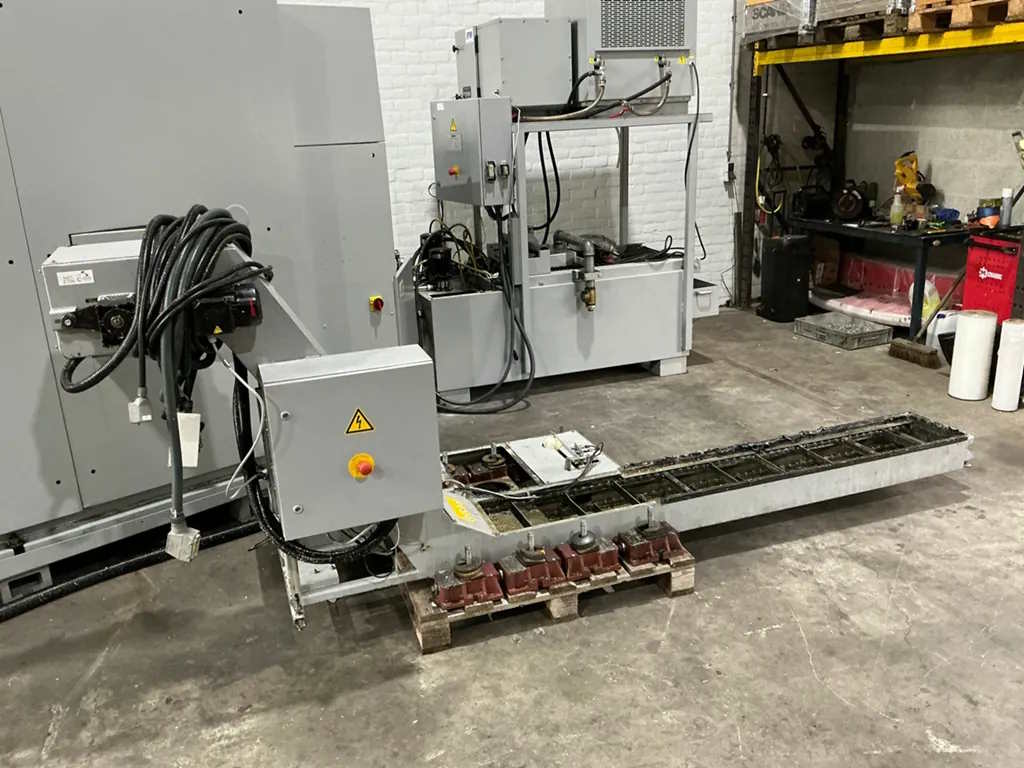

• Конвейер для стружки Да

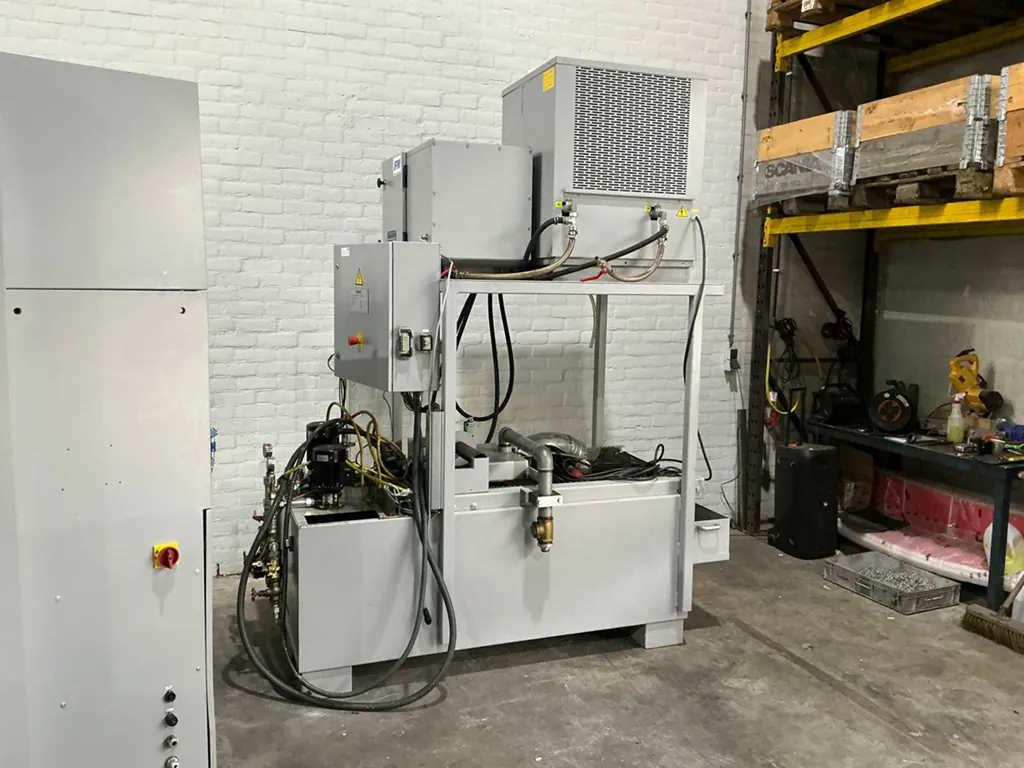

• Насос охлаждающей жидкости Да
• Вес станка 13000 кг
• Длина (д) 3500 мм
• Ширина (ш) 1800 мм
• Высота (в) 2800 мм

Кассеты = 360, магазин инструментов 32, щуп-щуп
