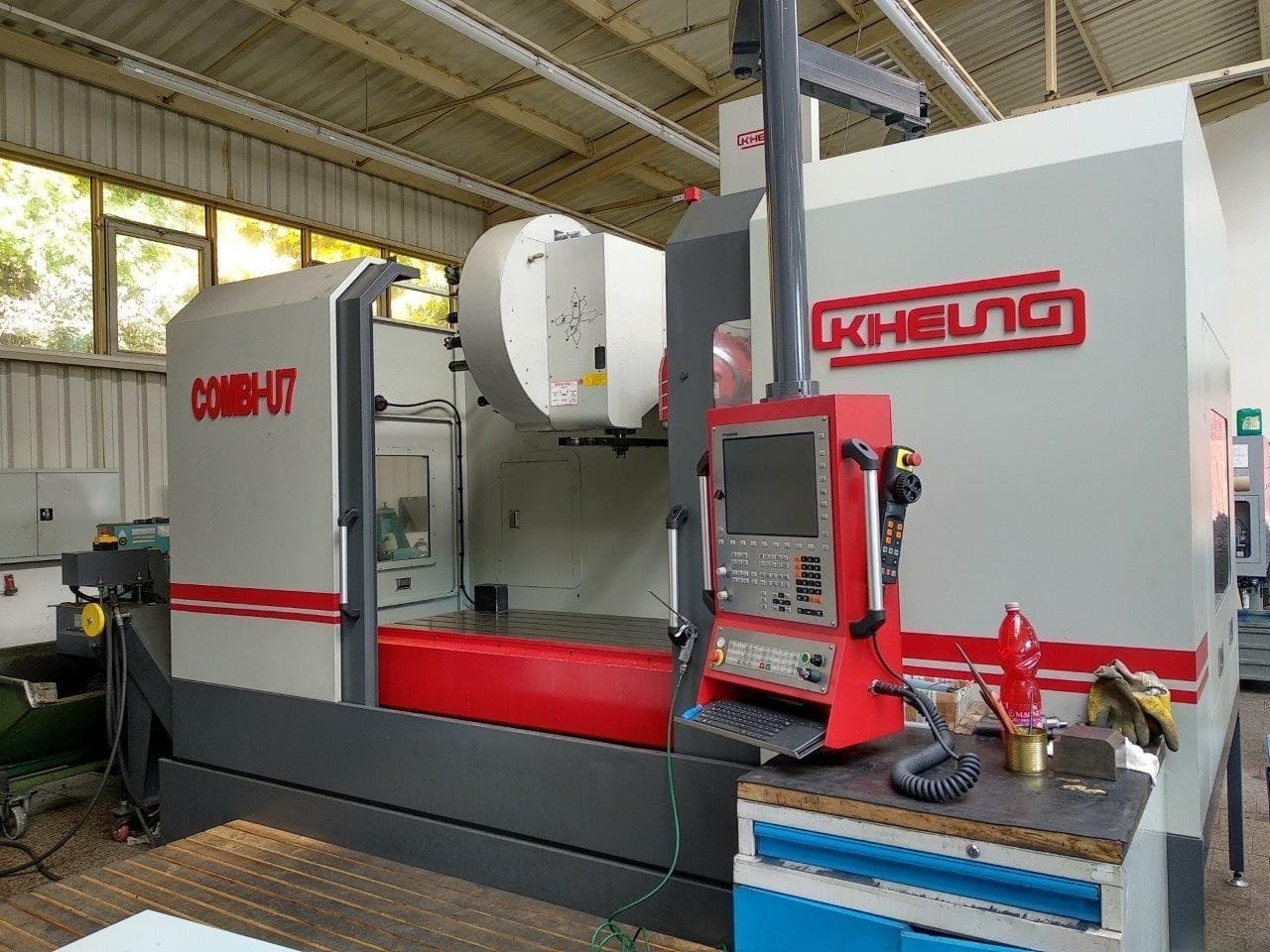

Вертикальный обрабатывающий центр KIHEUNG COMBI-U7-ID17378

KIHEUNG COMBI-U7 - это крупногабаритный универсальный фрезерный станок с ЧПУ (CNC Universal Milling Machine), производимый южнокорейской компанией KIHEUNG, известной своими станками портального и колонного типа.

Краткое описание станка :

Это крупногабаритный универсальный фрезерный станок с ЧПУ (CNC Universal Milling Machine), производимый южнокорейской компанией KIHEUNG, известной своими станками портального и колонного типа.

Основное назначение:

Станок COMBI-U7 является универсальным обрабатывающим центром, предназначенным для высокоточного фрезерования и обработки крупногабаритных и тяжелых деталей, особенно в инструментальном производстве (пресс-формы, штампы) и тяжелом машиностроении.

Ключевые особенности и конструкция:

• Конструкция: Часто имеет прочную колонную или портальную конструкцию, что обеспечивает высокую жесткость при обработке тяжелых заготовок.

• Универсальность: Наличие поворотной или универсальной фрезерной головки (способной поворачиваться в двух плоскостях, например, по осям A/B или C/B), что позволяет выполнять обработку детали под различными углами без ее переустановки.

• Размер: Модель "U7" обычно указывает на крупный рабочий стол и значительные перемещения по осям.

  • Ход по оси X (продольный): Может составлять от 1500 мм до 3000 мм и более.

  • Ход по оси Y (поперечный): Около 700 – 1000 мм.

  • Ход по оси Z (вертикальный): Около 600 – 1000 мм.

1. Система ЧПУ: Обычно оснащается системами от FANUC или HEIDENHAIN (для сложного 5-осевого фрезерования).

2. Высокая мощность: Мощный главный шпиндель для обеспечения высокопроизводительной обработки.

Станок KIHEUNG COMBI-U7 — это мощное и гибкое решение для предприятий, которым требуется точность и универсальность при работе с крупными заготовками.

• Производитель: KIHEUNG (Южная Корея).

• Модель: COMBI-U7.

• Тип станка: Универсальный фрезерный обрабатывающий центр (Universal Machining Center).

Параметры:

• Система управления: HEIDENHAIN TNC 620
• Наработка: 2590 ч
• Наработка: 2389 ч

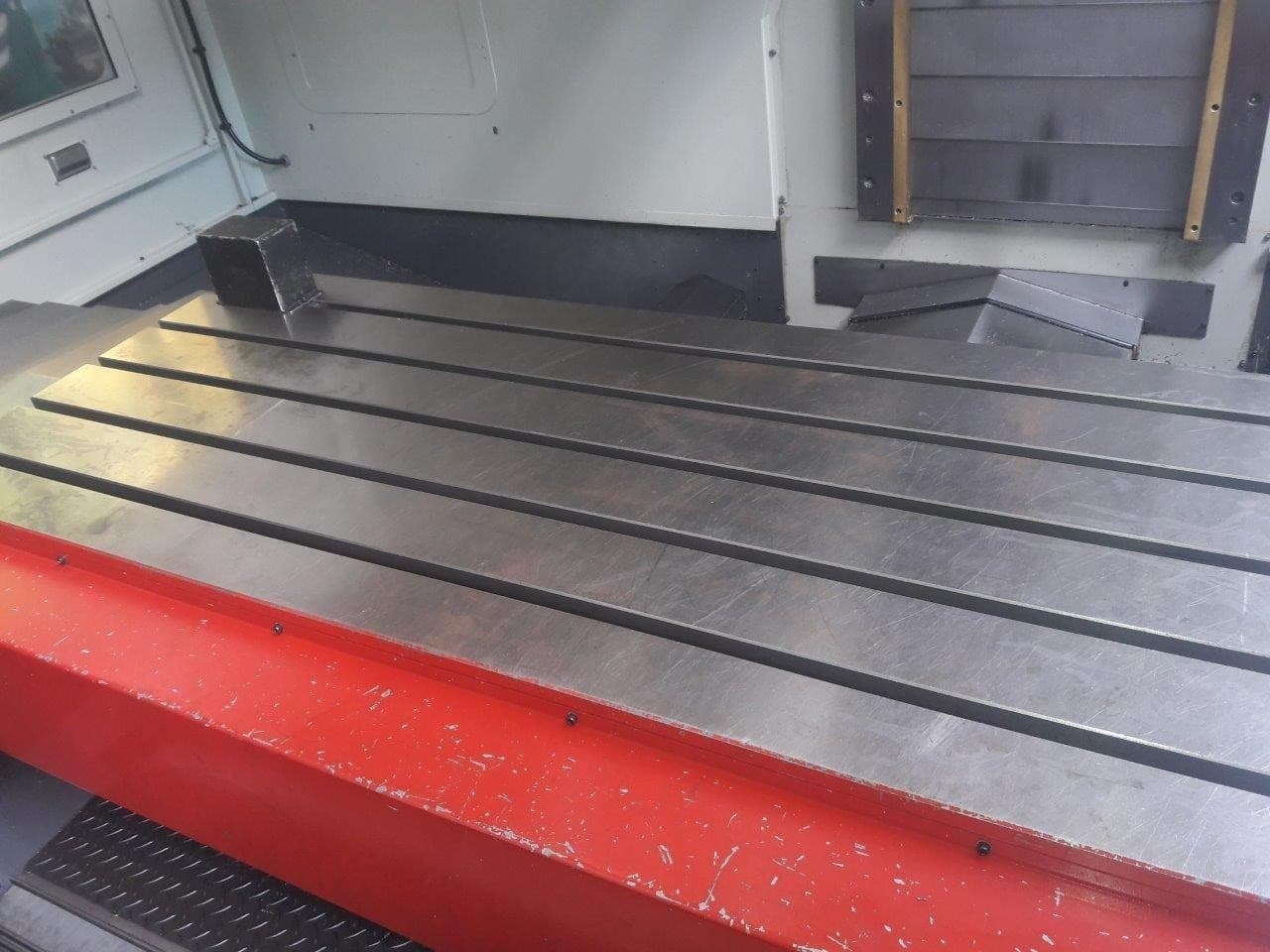

• Длина рабочего стола: 1800 мм
• Ширина рабочего стола: 700 мм
• Максимальная нагрузка на стол (равномерно распределенная): 3000 кг
• Количество осей: 3
• Инструментальный магазин: 24 инструмента
• Максимальная частота вращения вертикального шпинделя: 4000 об/мин
• Перемещение по оси X: 1600 мм
• Перемещение по оси Y: 750 мм
• Перемещение по оси Z: 900 мм
• Конус: ISO 50
• Мощность двигателя: 20/30 кВт
• Подача: 10000 мм/с
• Количество Т-образных пазов в столе: 5
• Вес станка: 13 кг t

Особенности:

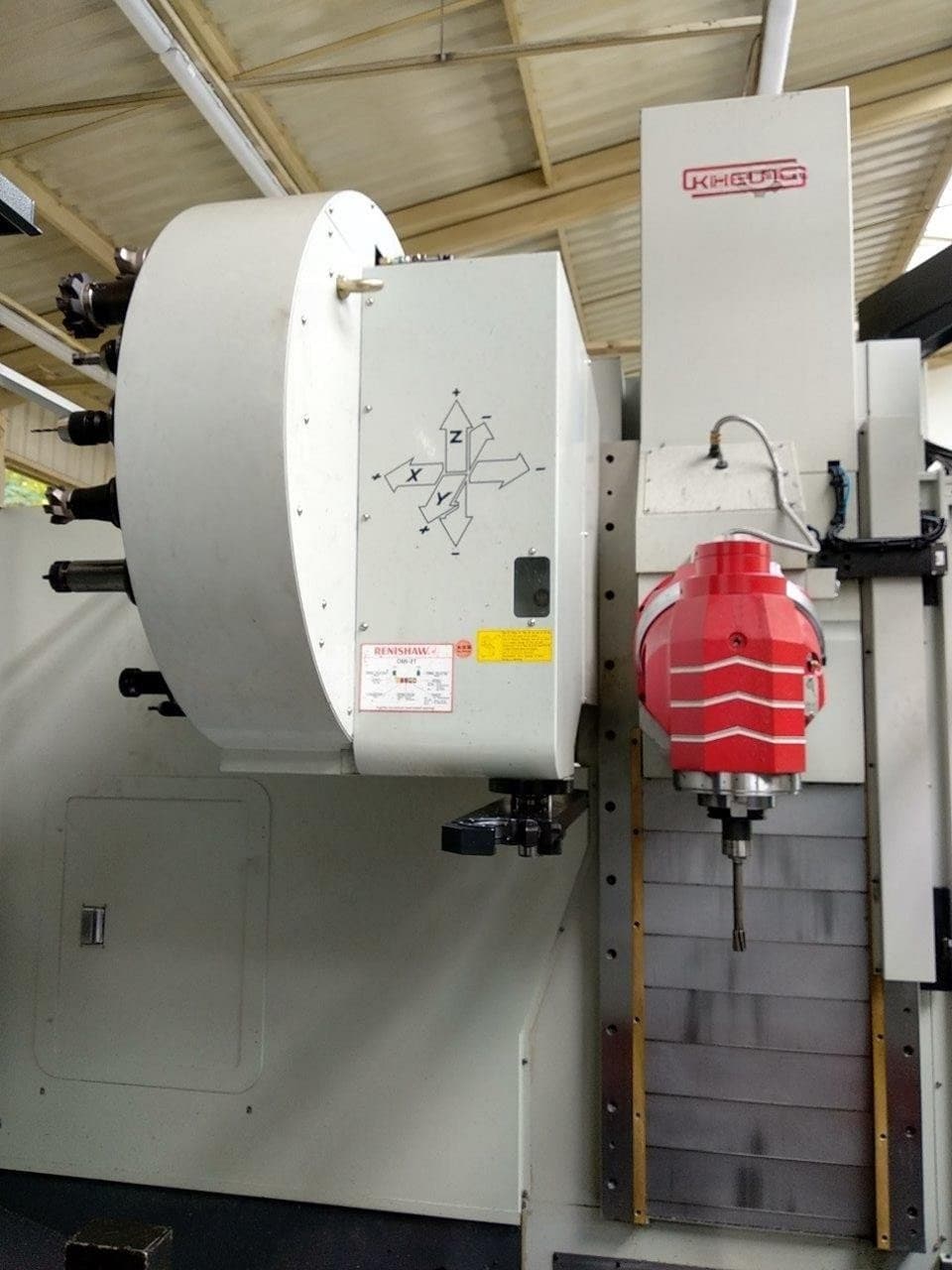

• Поворотная головка (90°)
• Поворотная головка поворачивается на 90 градусов по горизонтали или вертикали влево или вправо в ходе программы.
