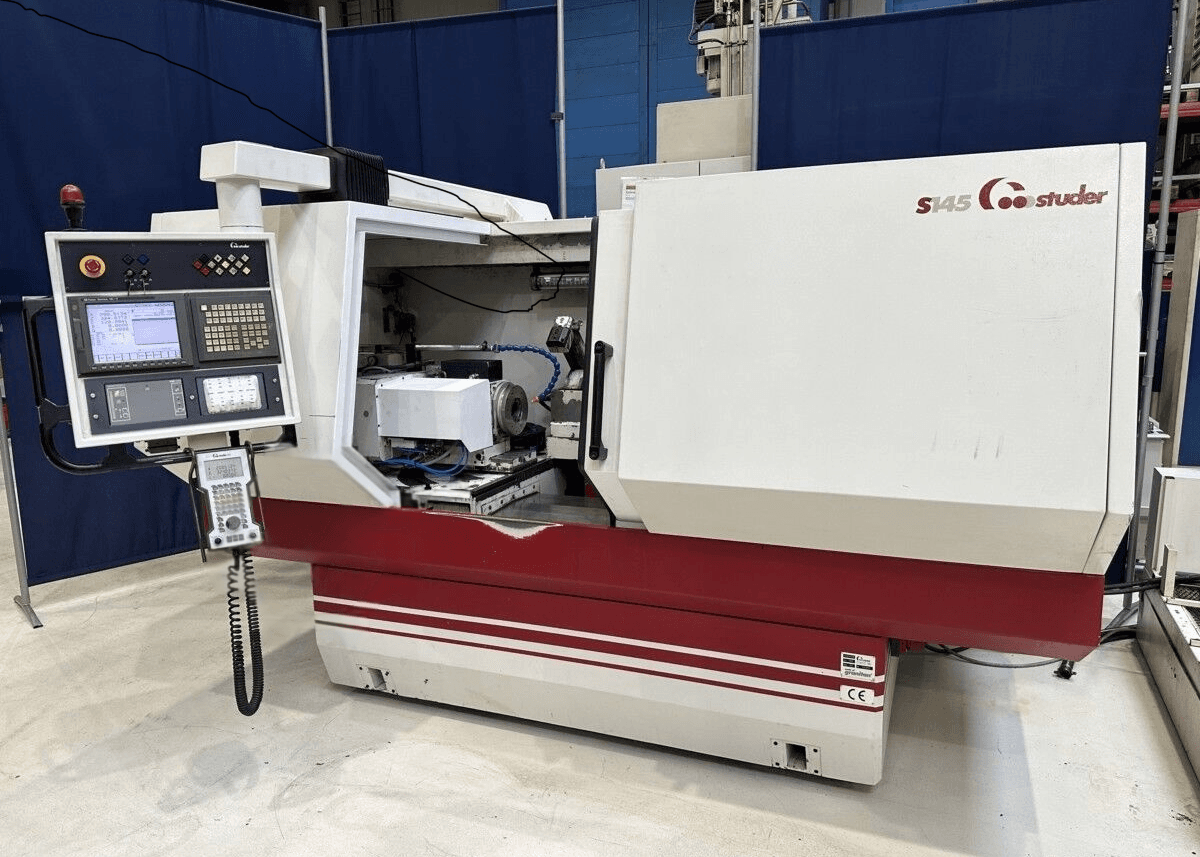

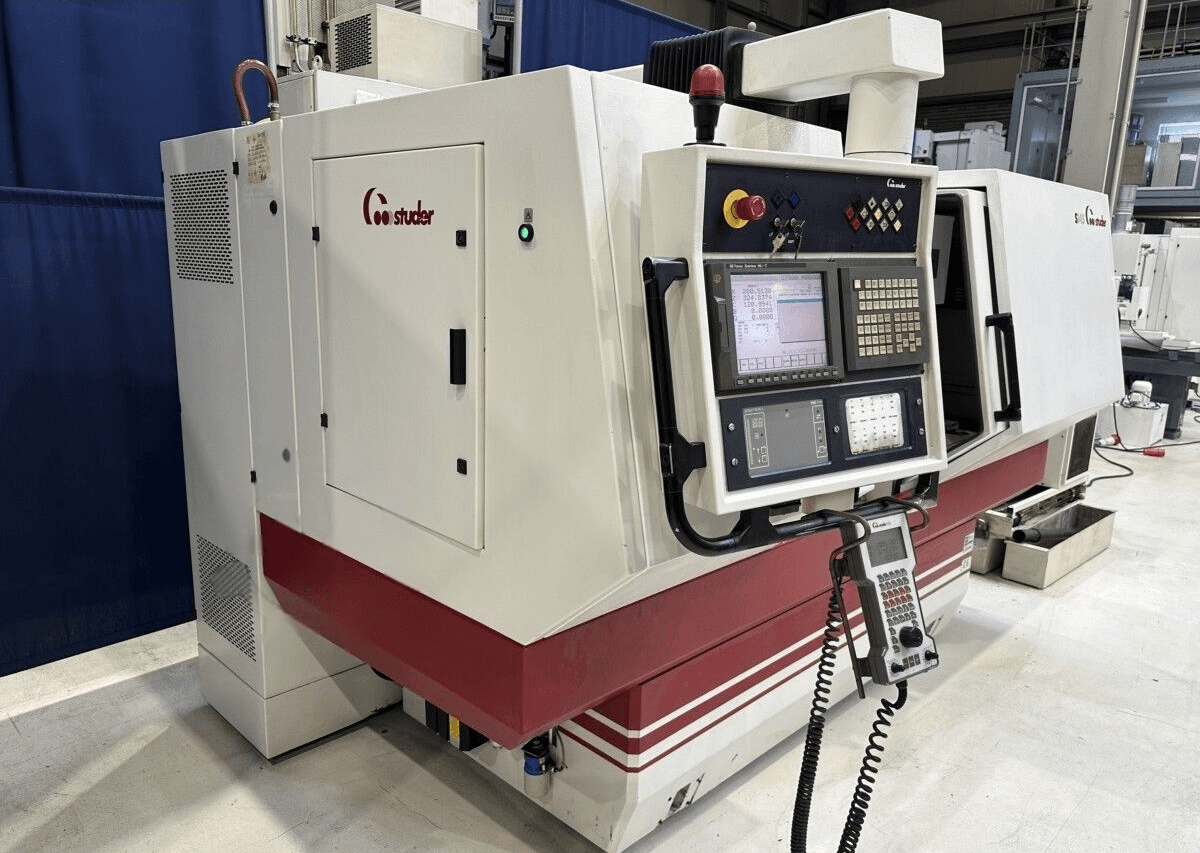

Внутришлифовальный станок с ЧПУ STUDER S 145-ID17005
Описание
Внутришлифовальный станок с ЧПУ S 145 произведён фирмой в 2003 году, оснащён револьверной головкой с B-осью, высокочастотными шпинделями и системой обнаружения касания круга. Идеален для обработки высокоточных деталей в серийном и единичном производстве.
Основные характеристики:
- Высота центров: 175 мм
- Расстояние между центрами: 200 мм
- Максимальный диаметр внутреннего шлифования: 200 мм
- Максимальная глубина внутреннего шлифования: 120 мм
- Максимальный диаметр наружного шлифования: 180 мм
- Максимальный вес заготовки: 80 кг
- Диаметр поворота над столом: 350 мм
- Диаметр поворота перед столом: 440 мм
Перемещения по осям:
- Ось Z (продольная):
- Ход: 500 мм
- Скорость подачи: 0,001–10 000 мм/мин
- Разрешение: 0,0001 мм
- Ось X (поперечная):
- Ход: 120 мм
- Скорость подачи: 0,001–5 000 мм/мин
- Разрешение: 0,0001 мм
Шлифовальная головка:

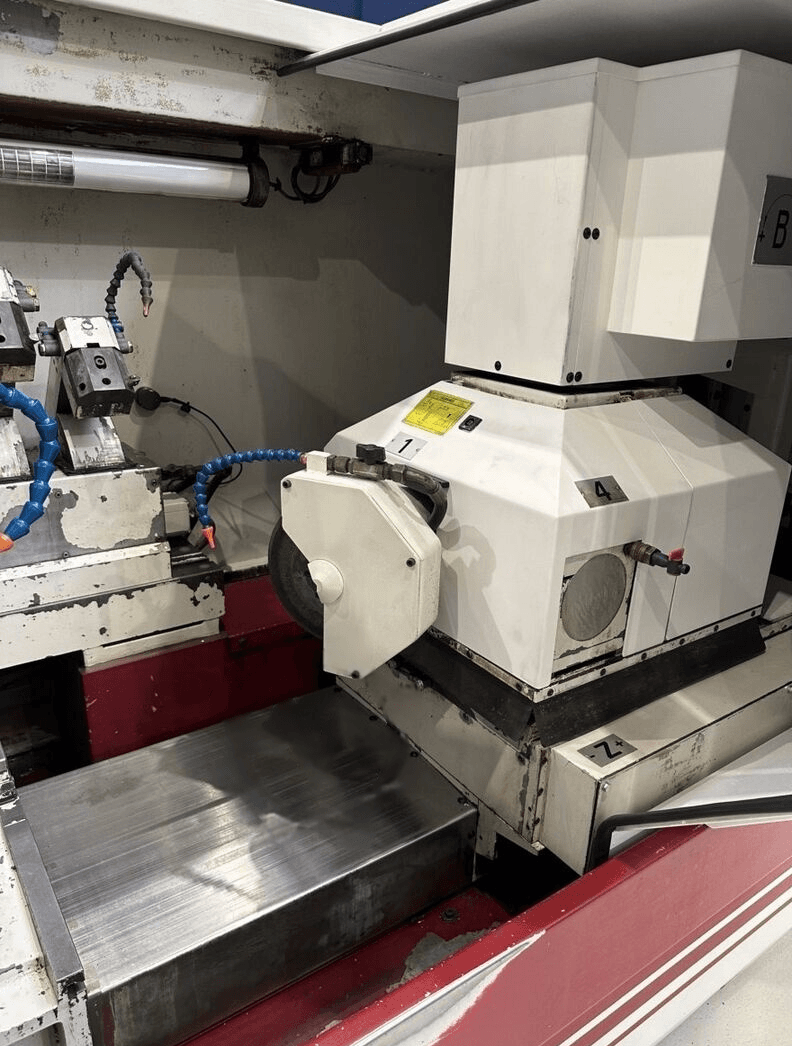

- Револьверная головка с 4 позициями для внутренних шлифовальных шпинделей:
- Угол поворота (ось B): 0°–270°
- Разрешение: 0,0001°
- Диаметр внутреннего шлифовального круга: до 120 мм
- Внешний шлифовальный шпиндель:
- Скорость вращения: до 12 000 об/мин
- Диаметр шлифовального круга: 254 мм
- Ширина шлифовального круга: 25,4 мм

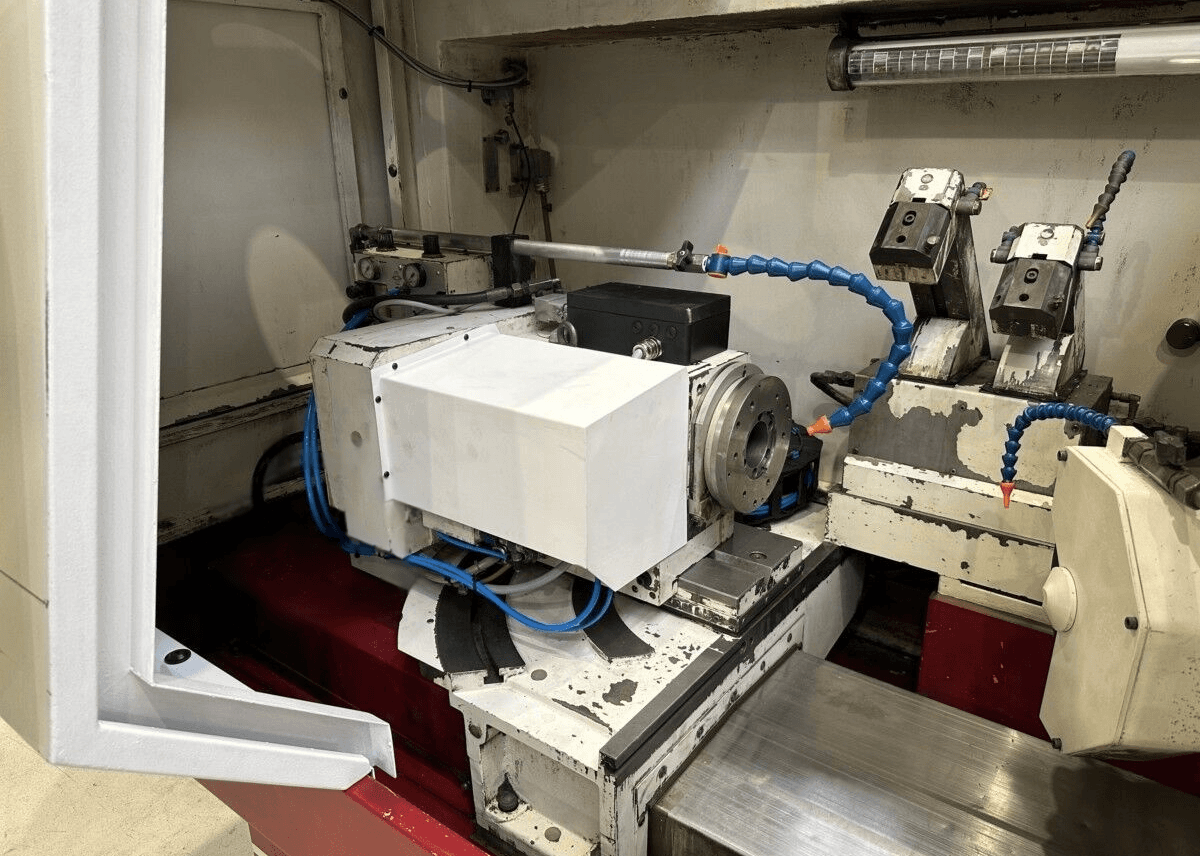

Шпиндельная бабка:
- Скорость вращения: 0–1 500 об/мин
- Мощность привода: 3 кВт
- Крутящий момент: 30 Н·м
- Отверстие шпинделя: 50 мм
- Конус шпинделя: ISO 50
- Патрон шпинделя: Camlock 6"
Дополнительные функции и оснащение:
- Ось C: для формовочного и резьбошлифования
- Ось Q: для поворота шпиндельной бабки на ±30° при обработке конических поверхностей

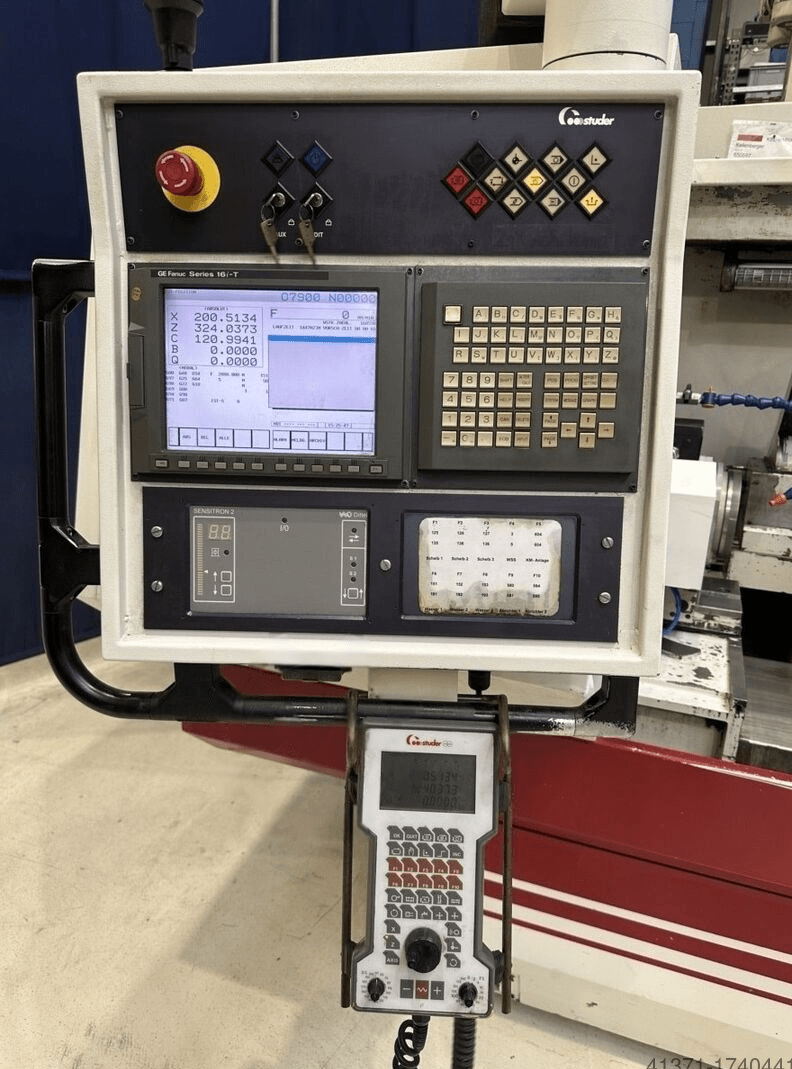

- Система управления: Fanuc Series 16i-TB
- Устройство правки: с двумя гидравлически откидными рычагами

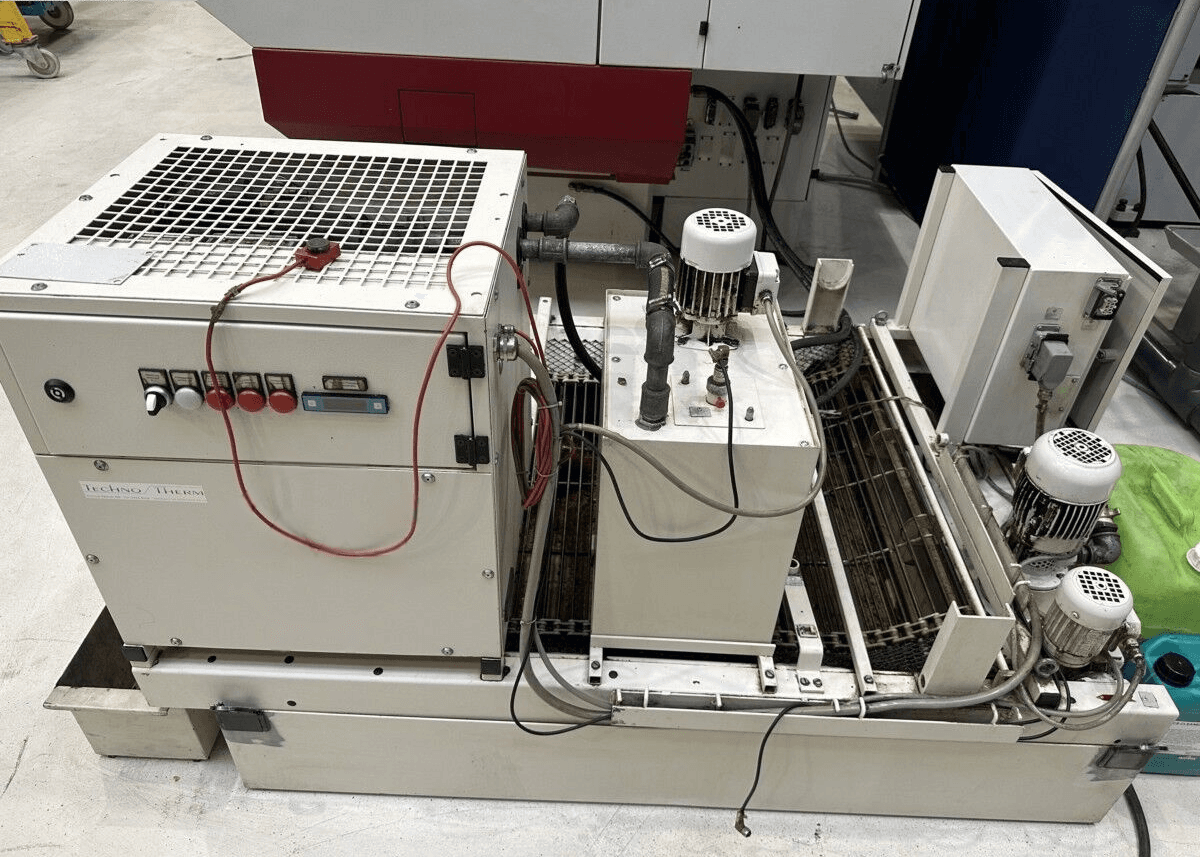

- Система охлаждения: с бумажным ленточным фильтром объёмом 375 л
- Система обнаружения касания круга: активная (кольцевой сенсор Dittel) и пассивная (с магнитным основанием)
Оборудование полностью исправно, в хорошем техническом состоянии. Полный пакет документов, включая инструкцию по эксплуатации, прилагается.
