Высокоскоростной радиально-сверлильный станок DONAU Danuflex 145 Digital-ID17681

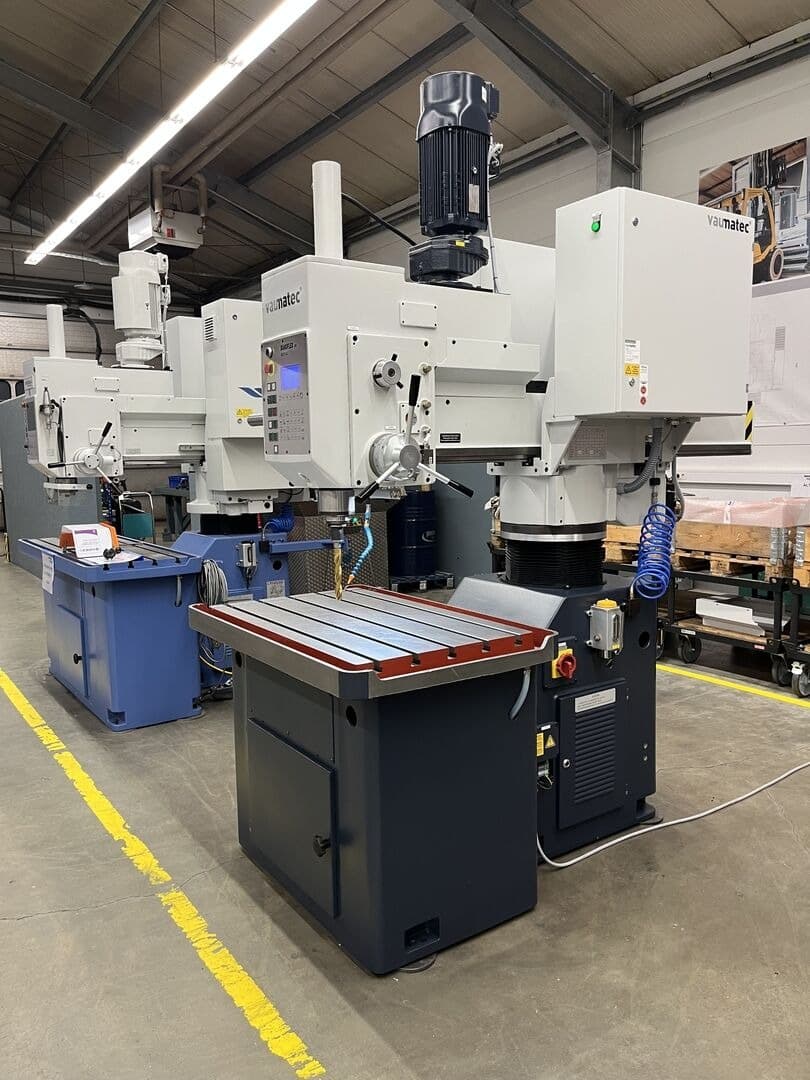

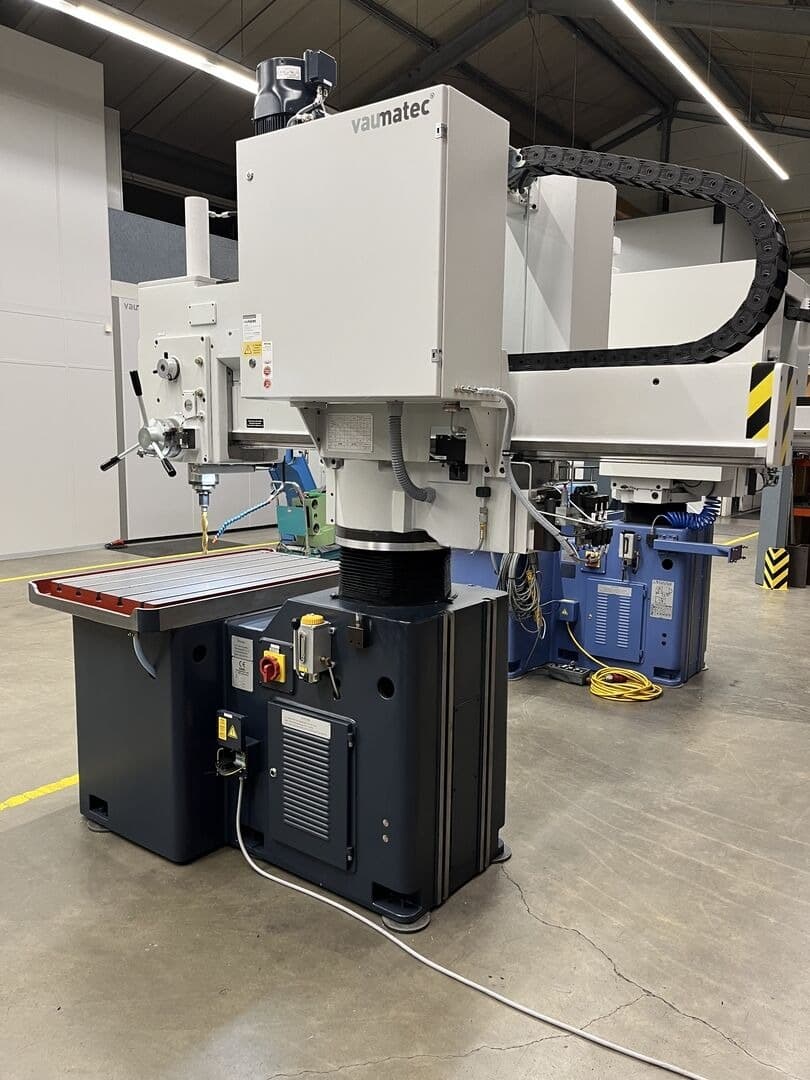

DONAU Danuflex 145 Digital — это уникальный быстроходный радиально-сверлильный станок (Schnellradialbohrmaschine), который занимает промежуточное положение между обычным сверлильным станком и станком с ЧПУ. Его главная особенность — невероятная маневренность и эргономичность, позволяющая позиционировать сверлильную головку вручную с предельной легкостью.

Версия Digital оснащена цифровой индикацией (ЦИО), что значительно упрощает работу по координатам.

Технологические особенности

• Система «свободного хода»: Сверлильная головка перемещается по радиусу и дуге с минимальным усилием благодаря высокоточным подшипникам на направляющих. Оператор может подвести сверло к разметке буквально «одним пальцем».
• Пневматический зажим: Как только инструмент позиционирован, нажатием кнопки на рукоятке происходит мгновенная фиксация головки и каретки.
• Центрирующий микроскоп / лазер (опция): Часто используются вместе с цифровой индикацией для точного выхода на координаты без предварительного кернения.
• Жесткость и точность: Несмотря на подвижность, станина Donau обеспечивает высокую параллельность и перпендикулярность отверстий.

Технические характеристики

• Диаметр сверления: 40 мм
• Быстрый ход: 200 мм
• Диаметр быстрого сверления: 80 мм

Описание

• Рабочий стол 1200 x 750 мм с 5 Т-образными пазами

• Перемещение консоли 1050 мм

• Сверлильный шпиндель MK 4

• Бесступенчатая регулировка скорости

• Бесступенчатая регулировка подачи шпинделя

• Резьбонарезное приспособление

• По 2 Т-образных паза с задней и левой сторон основания станка

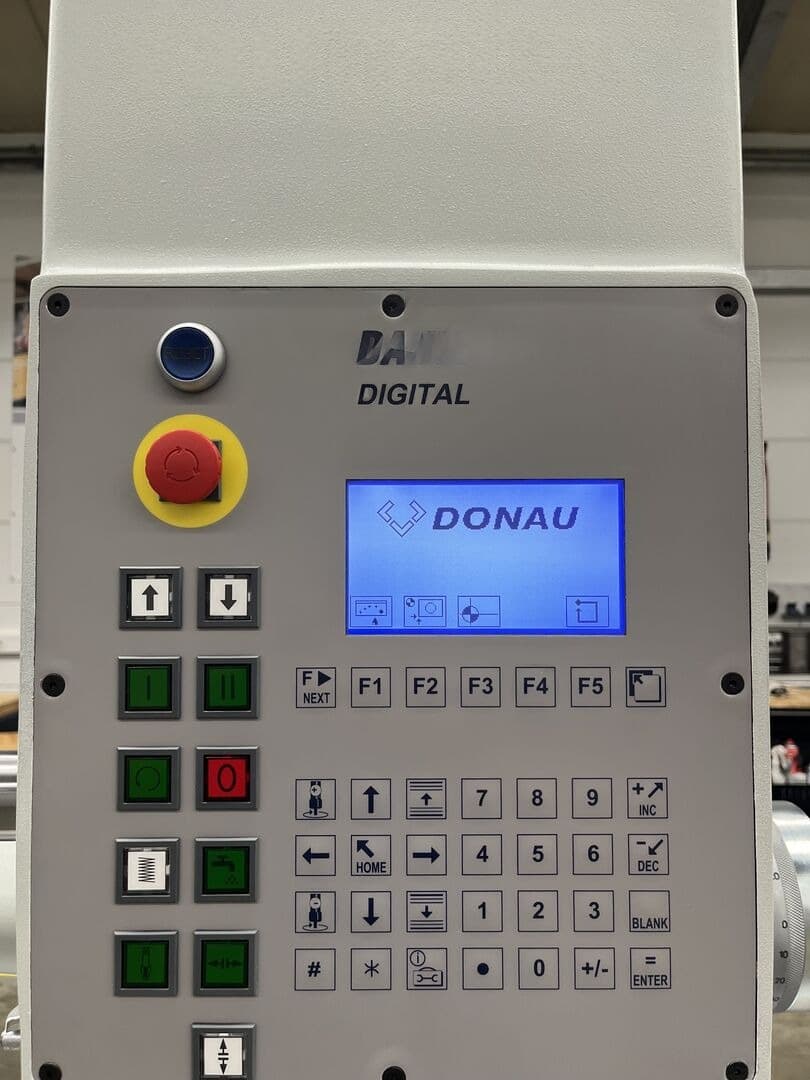

• 3-осевой цифровой дисплей

• Освещение станка

• Централизованная система смазки

• Столешница обработана по всему периметру

• Защитный кожух сверла

• Система охлаждения

Габариты и перемещения

• Инструментарий MK 4
• Диаметр колонны 195 мм
• Размеры стола 1200 x 750 мм
• Количество Т-образных пазов 5
• Расстояние между Т-образными пазами 125 мм
• Четверной ход 220 мм
• Ход колонны 450 мм
• Расстояние от основания шпинделя - мин. 40 мм
• Максимальная высота столешницы мм 710
• Расстояние от основания шпинделя - мин. мм 840
• Максимальная ширина опорной плиты мм 1510
• Радиус сверления мин. мм 540
• макс. мм 1590
• Высота рабочего стола мм 900

Технические характеристики обработки

• Возможность сверления в цельной стали St 60 Ø 45°

GG 22 Ø 55°

• Возможность нарезания резьбы St 60 M 36°

GG 22 M 45°

Привод главного шпинделя
Двигатель переменного тока, частотно-регулируемый, 5,5 кВт при 100% рабочем цикле.

Диапазон скоростей: мин. 15 - 2800 об/мин
Крутящий момент Нм макс. 250
постоянный от мин. 15 до 200 об/мин

Приводы подачи
Бесступенчатая регулировка скорости подачи мм/об. 0,02 - 0,7
Прижимная сила Н 12000

Электрические характеристики
Рабочее напряжение / частота В / Гц 400 / 50
Управляющее напряжение В 24
Общая потребляемая мощность кВА 9,3

Вес DANUFLEX 145 (без упаковки)
со столом 750 x 1200 мм кг 2600
