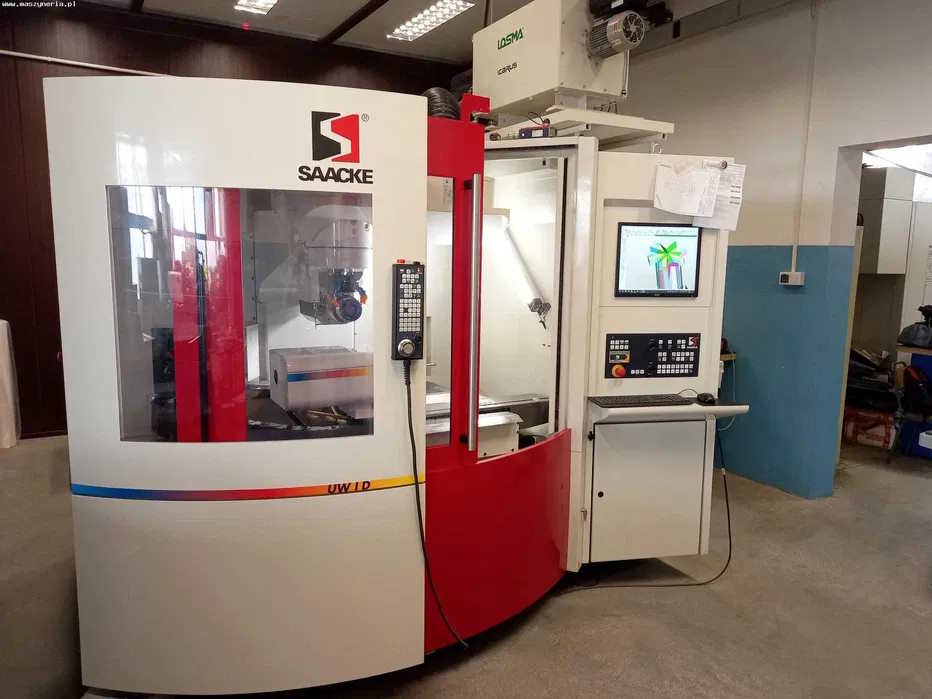

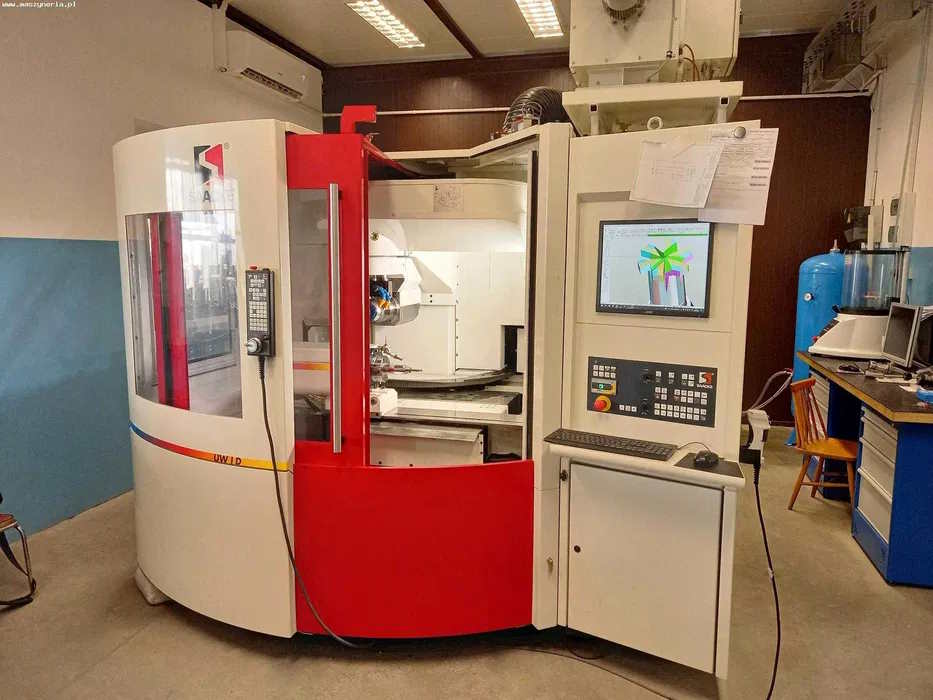

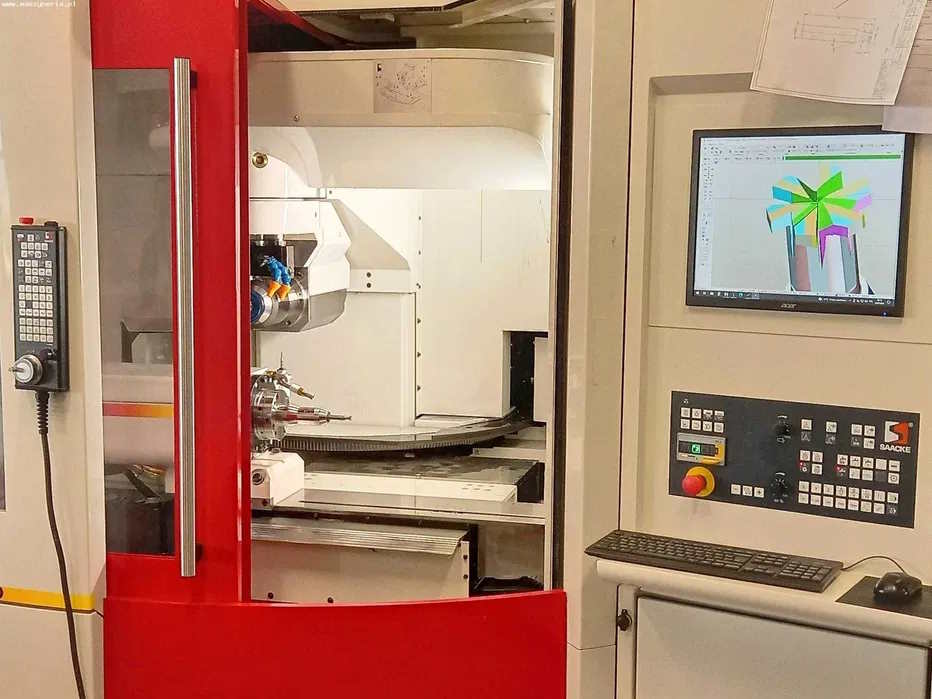

Заточной центр с ЧПУ SAACKE UW I D-ID17816

SAACKE UW I D — это высокотехнологичный 5-осевой заточной центр с ЧПУ, признанный одним из мировых стандартов в производстве и переточке режущего инструмента. Немецкая компания Saacke специализируется на оборудовании для инструментальной промышленности, где требуется экстремальная точность и возможность обработки сложной геометрии за один установ.

Тип: 5-осевой универсальный заточной центр с ЧПУ.

Специализация: Производство и заточка фрез, сверл, разверток, червячных фрез и специального инструмента.

Конструкция: Компактная станина с высокой термической стабильностью и виброгашением.

Шлифовальный центр с ЧПУ SAACKE UW I D, предназначен для полностью автоматизированной мокрой шлифовки широкого спектра режущих инструментов, включая ножи, фрезы и сверла.

Технические характеристики шлифовального станка с ЧПУ SAACKE UW I D:
- 5 осей с числовым программным управлением (X, Y, Z, A, B)
- Длина подачи по осям X/Y/Z: 625/305/305 мм
- Диапазон вращения шлифовальной головки в горизонтальной плоскости: 245°
- Скорость подачи по осям X, Y, Z: 0-15 м/мин
- Скорость поворота шлифовальной головки: 120°/с
- Максимальная длина инструмента (от переднего края передней бабки): 430 мм
- Максимальная длина инструмента (между центрами): 480 мм
- Максимальный диаметр инструмента: 250 мм
- Рабочее пространство (Д x Ш): 3000 x 2100 мм
- Полезная площадь стола для задней бабки и телескопов: 900 x 185 мм
- Количество позиций в магазине вращающихся шлифовальных кругов: 6
- Максимальный диаметр шлифовального круга: 150 мм
- Диапазон регулировки скорости вращения шлифовального электрошпинделя (ось B): 2000-10000 об/мин
- Мощность шлифовального электрошпинделя (ось B): 16 кВт
- Максимальная скорость вращения шпинделя (ось A): 600 об/мин
- Сечение шпинделя (ось A): Ø 32 мм
- Точность индексации шпинделя (ось A): ±15°
- Мощность шпинделя: 3 кВт
- Высота центров: 195 мм
- Точность: 0,0001 мм
- Наработка: 6094 ч
- Время работы шпинделя: 2204 ч
- Системы измерения положения (ось B): косвенная система
- Мощность привода по оси X: 3 кВт
- Мощность привода шлифовальной головки (ось Y): 3 кВт
- Мощность поперечного суппорта (ось Z): 3 кВт
- Мощность вращения шлифовальной головки (ось B): 3 кВт
- Источник питания: 3x 400 В; 50 Гц
- Вес аппарата UW I D: приблизительно. 4900 кг

Оборудование для шлифовальных станков с ЧПУ SAACKE UW I D
- Контроллер ЧПУ NUM Flexium Plus с дополнительными функциями, включая:

полную программу для изготовления и заточки фрез

шлифовку инструментов сложной формы с использованием файлов DXF

полную программу для изготовления и шлифовки сверл, ступенчатых сверл с различными концевыми формами, разверток, зенковок и метчиков

круглую шлифовку фрез, сверл и фасонных фрез
Программное обеспечение NUMROTO для трехмерной проверки столкновений и моделирования шлифовки сверл, фрез и специальных инструментов непосредственно на ПК
- измерительный щуп: RENISHAW 3D
- стеклянные шкалы: HEIDENHAIN
- автоматическая система смены шлифовальных кругов
- шпиндель с жидкостным охлаждением
- цифровые сервоприводы: NUM
- гидравлический патрон: SCHUNK
- блок управления ПК
- конусность шпинделя: ISO 50
- освещение рабочей зоны
- соединительная гайка для крепления переходных втулок
- крепление шлифовального круга Фланец с автоматическим быстрозажимным механизмом: HSK-E50
- Цанга M24 для конического хвостовика DIN 69871
- Шкаф управления с системой охлаждения
