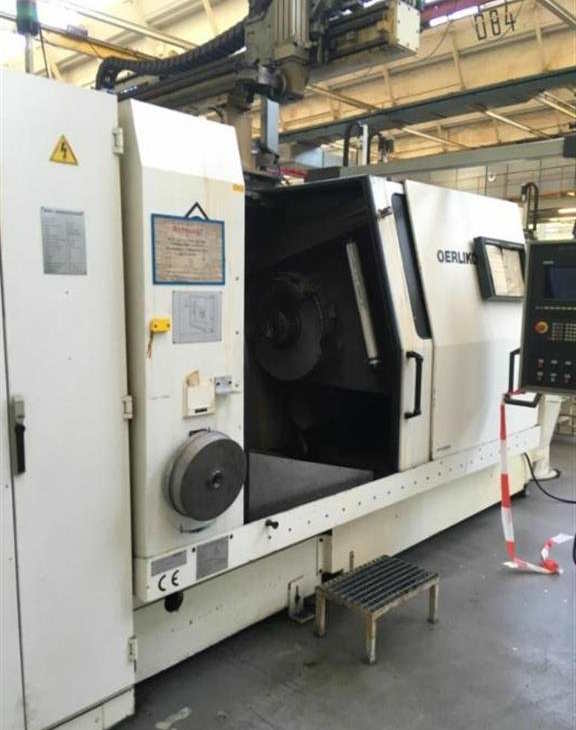

Зуборезный станок с ЧПУ OERLIKON C28-ID17622

Oerlikon C 28 — это высокопроизводительный зуборезный станок с ЧПУ, предназначенный для нарезания конических шестерен с круговым зубом. Эта модель представляет собой классическое решение от швейцарского подразделения Gleason-Oerlikon, сочетающее механическую жесткость и точность электронного управления.

Станок работает по методу непрерывной обкатки, что делает его идеальным для серийного производства гипоидных и спирально-конических передач.

Конструктивные особенности
Метод обработки: Использует технологию нарезания торцовыми зуборезными головками (метод Spiromatic).

Концепция сухой обработки: Станок оптимизирован для высокоскоростной сухой резки (без СОЖ), что значительно сокращает время цикла и упрощает утилизацию стружки.

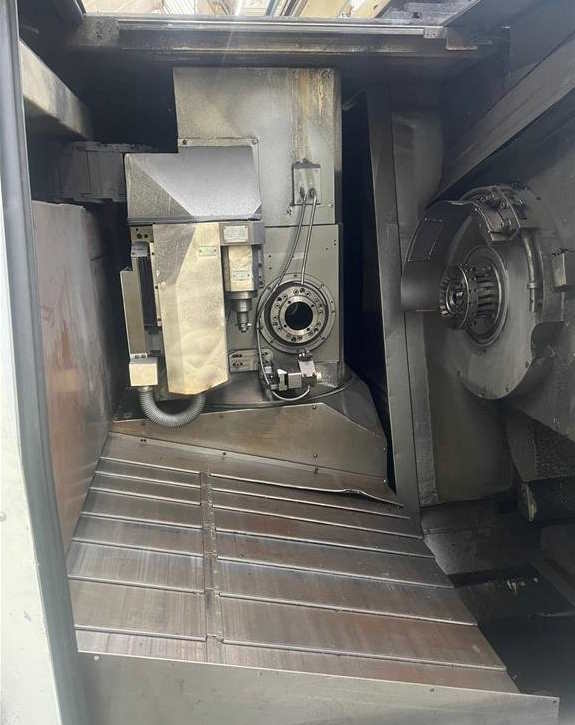

Вертикальное расположение шпинделя: Обеспечивает отличную эргономику, быстрый доступ при смене заготовки и эффективный отвод тепла и стружки из рабочей зоны.

Жесткая станина: Конструкция спроектирована так, чтобы минимизировать температурные деформации, что критично при длительной непрерывной работе в три смены.

Описание:

Диаметр шлифовального круга - макс.: 275 мм
Ширина шлифовального круга: 55 мм
Модуль - макс.: 6,5
Модуль - мин.: 1,5

Фрезерование торцов - непрерывный процесс

Непрерывный процесс:

Заготовка и инструмент (обычно Spiron) вращаются одновременно, обрабатывая все зубья за одну операцию.

Режущая головка имеет несколько групп резцов (не расположенных по кругу).

Параллельная высота зубьев
Коническая форма торца зуба

Обработка одной детали: Заготовка неподвижна, а инструмент (обычно Arcon) вращается и обрабатывает зуб, погружая инструмент в заготовку. После обработки зуба инструмент отводится, заготовка обрабатывается на ширину следующего зуба, и обрабатывается следующий зуб, пока не будут обработаны все зубья.

Режущая головка имеет все резцы, расположенные по круговой траектории.

Высота конического зуба
Параллельная поверхность зуба

Станок C28 может использоваться как для производства колес, так и для производства шестерен.

Однако для процесса изготовления отдельных деталей станок C28 должен быть «подготовлен». То есть, система прямого измерения + ось заготовки для компонента, редуктора, тормоза + лицензионный файл для процесса изготовления отдельных деталей.
