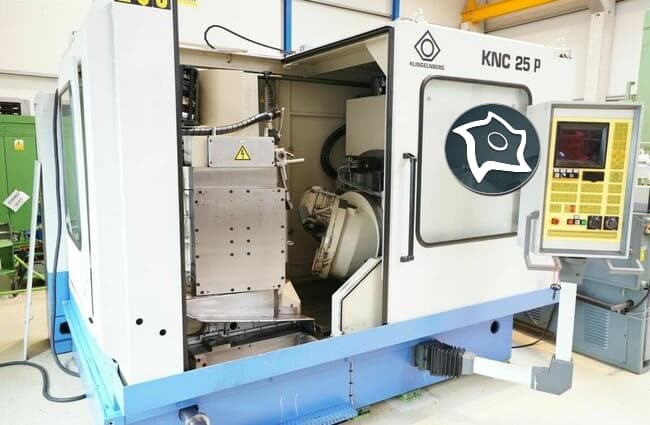

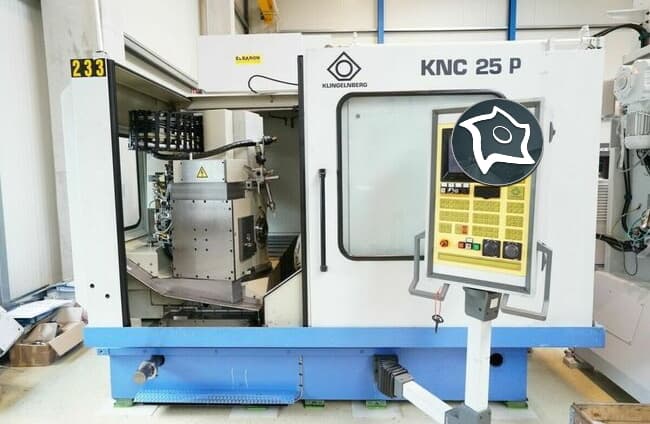

Конический зубофрезерный станок с криволинейными зубьями KLINGELNBERG KNC 25 P-ID12982
Описание
Конический зубофрезерный станок с криволинейными зубьями KNC 25 P произведён фирмой KLINGELNBERG в 1997 году. Рассчитан на максимальный диаметр зубчатого колеса 275 мм, максимальный модуль - 6, наибольшее количество зубов - 120. Ось E диапазон поворота от 0 до 360 °. Ось A диапазон поворота 315 °. Ось C - диапазон поворота от -8,5 до 98 °, скорость поворота макс. 21,5 ° / с. Ось V расстояние хода 150 мм, скорость движения макс. 1,6 м/мин. Оборудование полностью исправно, в хорошем техническом состоянии. Полный пакет документов, включая инструкцию по эксплуатации, прилагается.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | KLINGELNBERG |
| Модель | KNC 25 P |
| Год производства | 1997 |
| Диаметр ЗК max (мм) | 275 |
| Ширина ЗК (мм) | 150 |
| Модуль (max) | 6 |
| Модуль (min) | 1,5 |
| Кол-во зубьев (max) | 120 |
| Кол-во зубьев (min) | 5 |
| Угол наклона линии зуба (°) | 0 - 60 ° |
| Ускоренный ход X / Y / Z (м/мин) | 6/4,5/0,657 |
| Перемещение по оси X (мм) | 640 |
| Перемещение по оси Y (мм) | 870 |
| Перемещение по оси Z (мм) | +/- 50 |
| Обороты шпинделя (об/мин) | 350 |
| Мощность привода шлифовального круга (кВт) | 20 |
| Суммарная мощность станка (кВА) | 62 |
| Габаритные размеры станка (Д х Ш х В) | 4700 x 43870 x 2450 |
| Вес станка (кг) | 12000 |
