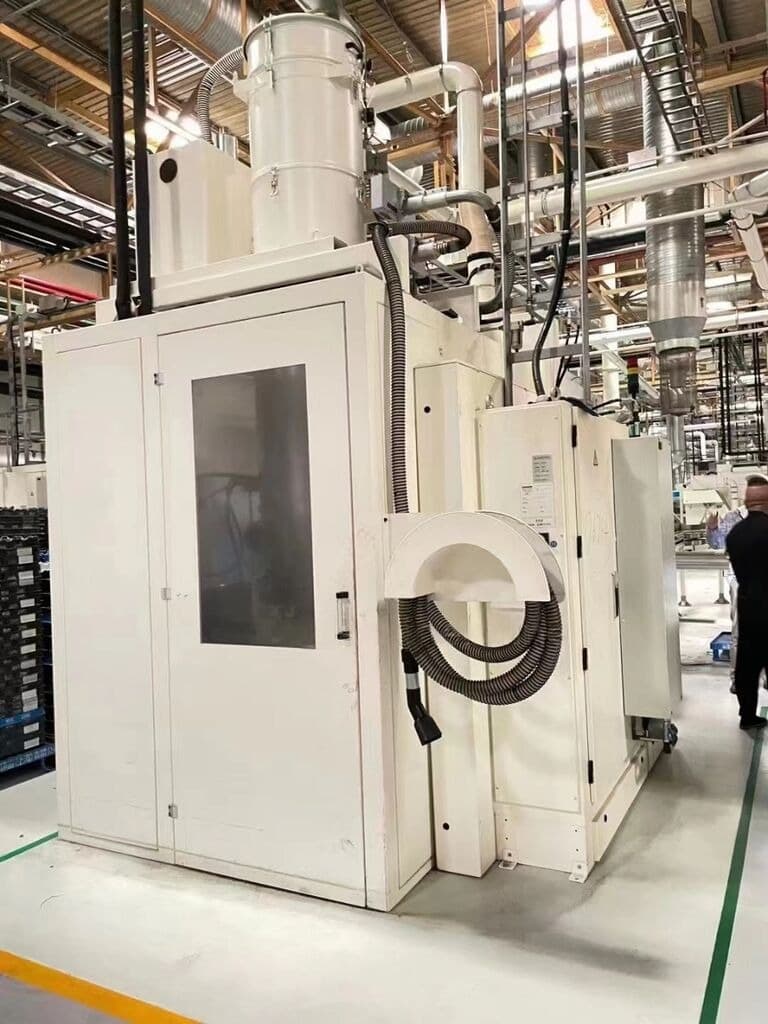

Зуборезный станок Liebherr LS 120-ID17671

Liebherr LS 120 — это высокоточный зубодолбежный станок, предназначенный для нарезания зубьев на цилиндрических шестернях с внутренним и наружным зацеплением. Это компактное и чрезвычайно жесткое оборудование, которое широко применяется в автомобильной, аэрокосмической промышленности и при производстве редукторов.

Технологические особенности

• Метод обкатки: Станок работает по принципу зубодолбления, где режущий инструмент (долбяк) совершает возвратно-поступательные движения (вверх-вниз) и одновременно вращается синхронно с заготовкой.
• Электронная винтовая направляющая (Electronic Helical Guide): Позволяет нарезать косозубые колеса без использования механических копиров, что значительно ускоряет переналадку станка.
• Высокая динамика: Современные приводы обеспечивают очень высокую частоту ходов, что делает станок эффективным как для черновой, так и для чистовой обработки.
• Автоматизация: Станок легко интегрируется в автоматические линии благодаря возможности установки кольцевого конвейера или робота-манипулятора.

Ключевые преимущества

• Универсальность: Идеален для нарезания зубьев в узких местах, например, на блоках шестерен или внутренних венцах, где невозможно использовать зубофрезерование.
• Точность: Станки Liebherr славятся своей термической стабильностью и минимальными отклонениями профиля зуба.
• Компактность: Модель LS 120 занимает небольшую площадь, что позволяет эффективно использовать пространство цеха.
• Максимальный диаметр заготовки: 125 мм Мощность: 25 кВт Количество фаз: 3

Liebherr — один из ведущих мировых производителей оборудования для нарезания и обработки зубчатых колес. Модель LS 120 широко используется в машиностроении, производстве редукторов и трансмиссий.

Основные преимущества

• Оригинальные немецкие зуборезные станки Liebherr
• Высокая точность обработки зубьев
• Подходит для серийного и мелкосерийного производства
• Надежная и проверенная конструкция станка
• Возможность приобретения трех идентичных станков, идеально подходящая для расширения производственных мощностей

Технические характеристики

• Модель: Liebherr LS 120
• Максимальный диаметр зуба: 80 мм
• Максимальный модуль: 3–5 мм
• Минимальный модуль: 0,5 мм
• Максимальный диаметр заготовки: 125 мм
• Диаметр отверстия: до 80 мм
• Ход строгального станка (мин./макс.): 0–30 мм
• Общая установленная мощность: 25 кВт
• Области применения
• Зуборезные станки Liebherr LS 120 предназначены для обработки:
• наружных и внутренних зубьев
• цилиндрических зубьев
• компонентов трансмиссий и коробок передач

Широкое применение в:

• производство коробок передач
• машиностроение
• автомобильная промышленность
• производство прецизионных компонентов
